Vue éclatée four IKEA SO101W501.506.24

Name: IKEA SO101W501.506.24
Brand: IKEA
SKU: SO101W501.506.24

Découvrez la vue éclatée complète four IKEA SO101W501.506.24, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four IKEA SO101W501.506.24 et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée IKEA SO101W501.506.24 référence 20 pièces détachées, dont deflecteur four, vitre four interieur, support four vitre, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière IKEA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

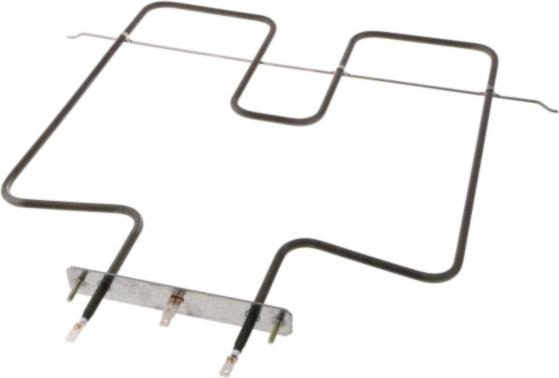

Sur cette vue : GRILLE Four FOUR 447*340 (repère 2450, 30.65 €) · RESISTANCE Four GRILL (repère 4540, 45.3 €) · RESISTANCE Four SOLE 20.41222.000 (repère 4560, 68.14 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four GRILL (repère 4540, 45.3 €) · RESISTANCE Four SOLE 20.41222.000 (repère 4560, 68.14 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

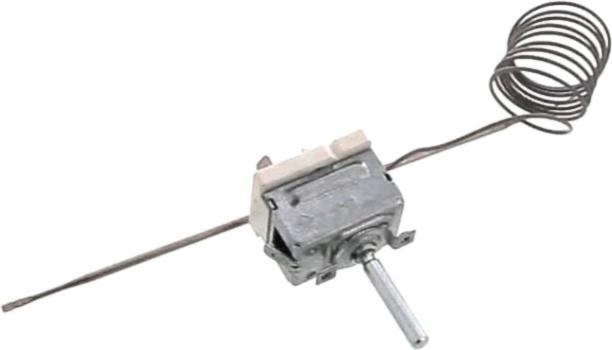

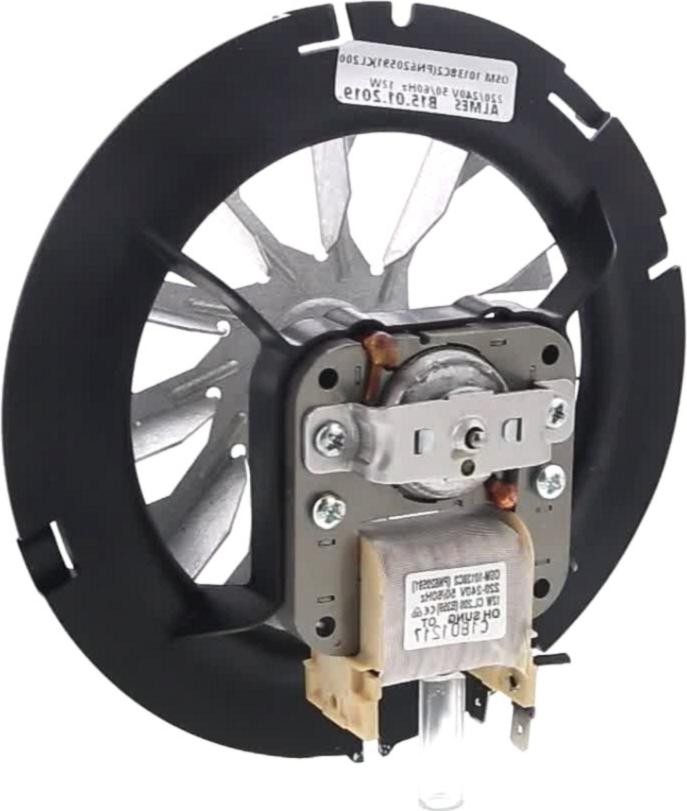

Sur cette vue : MOTEUR Four VENTILATEUR COMPLET (repère 4410, 102.51 €) · THERMOSTAT Four 278° 55 17059 330 (repère 5540, 78.1 €) · THERMOSTAT Four SECURITE 105°C (repère 5570, 53.85 €) · THERMOSTAT Four NA 50°C (repère 5572, 40.69 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : VITRE Four Extérieure Blanc 595*455 (entraxe 413mm) (repère 1410, 227.51 €) · VITRE Four INTERIEUR (repère 1420, 131.86 €) · SUPPORT Four VITRE (repère 1431, 14.04 €) · JOINT Four PORTE FOUR (repère 1910, 38.46 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four PORTE FOUR (repère 1910, 38.46 €) · THERMOSTAT Four 278° 55 17059 330 (repère 5540, 78.1 €) · THERMOSTAT Four SECURITE 105°C (repère 5570, 53.85 €) · THERMOSTAT Four NA 50°C (repère 5572, 40.69 €)
