Vue éclatée four IKEA OBIB31S 40079299 854187929011
Découvrez la vue éclatée complète four IKEA OBIB31S 40079299 854187929011, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four IKEA OBIB31S 40079299 854187929011 et éviter les pannes imprévues. 30 pièces référencées.
Cette vue éclatée IKEA OBIB31S 40079299 854187929011 référence 30 pièces détachées, dont poignee four porte, deflecteur four, securite four enfant, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière IKEA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

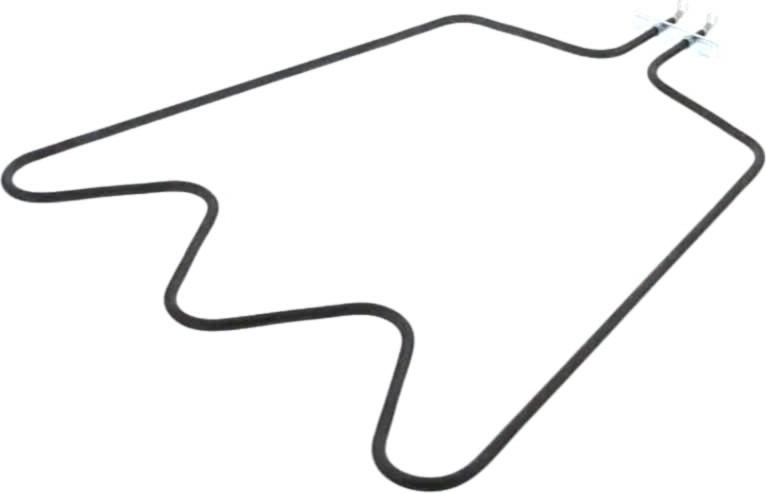

Sur cette vue : GRILLE Four FOUR 447*340 (repère 2450, 28.39 €) · RESISTANCE Four CERAMIQUE 470ohms (repère 4231, 29.81 €) · RESISTANCE Four VOUTE 1600+900W (repère 4520, 105.33 €) · Résistance Four SOLE 1150W 230V prnet (repère 4560, 38.12 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CERAMIQUE 470ohms (repère 4231, 29.81 €) · RESISTANCE Four VOUTE 1600+900W (repère 4520, 105.33 €) · Résistance Four SOLE 1150W 230V prnet (repère 4560, 38.12 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

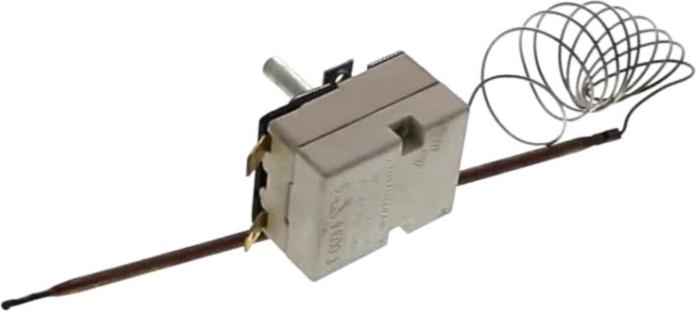

Sur cette vue : SECURITE Four ENFANT (repère 1301, 43.97 €) · VENTILATEUR Four REFROIDISSEMENT (repère 4410, 123.61 €) · THERMOSTAT Four 266°C 55.13052.260 5513052260 (repère 5540, 60.71 €) · THERMOSTAT Four PYRO 6031 368770 02758801 1413 (repère 5542, 87.55 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Four Droit ou Gauche PORTE FOUR (repère 400, 40.96 €) · VITRE Four EXTERIEURE 594*455 entraxe 505 (repère 1410, 183.37 €) · VITRE Four Intérieure (repère 1420, 99.88 €) · VITRE Four INTERMED Intérieure 469*403 (repère 1430, 119.69 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 1910, 62.71 €) · JOINT Four SUPERIEUR MOUFLE (repère 4412, 36.59 €) · THERMOSTAT Four 266°C 55.13052.260 5513052260 (repère 5540, 60.71 €) · THERMOSTAT Four PYRO 6031 368770 02758801 1413 (repère 5542, 87.55 €) · THERMOSTAT Four SECURITE (repère 5570, 169141930.75 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
