Vue éclatée four IKEA 201.522.38 FRAMTID OV9 94406450503
Découvrez la vue éclatée complète four IKEA 201.522.38 FRAMTID OV9 94406450503, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four IKEA 201.522.38 FRAMTID OV9 94406450503 et éviter les pannes imprévues. 33 pièces référencées.
Cette vue éclatée IKEA 201.522.38 FRAMTID OV9 94406450503 référence 33 pièces détachées, dont thermostat four 115na, thermostat four securite, thermostat four 5517253120 256°c, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière IKEA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

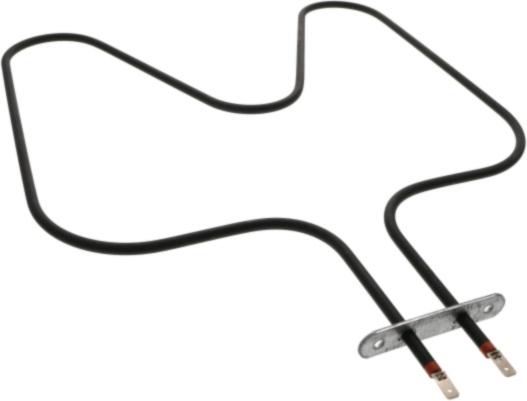

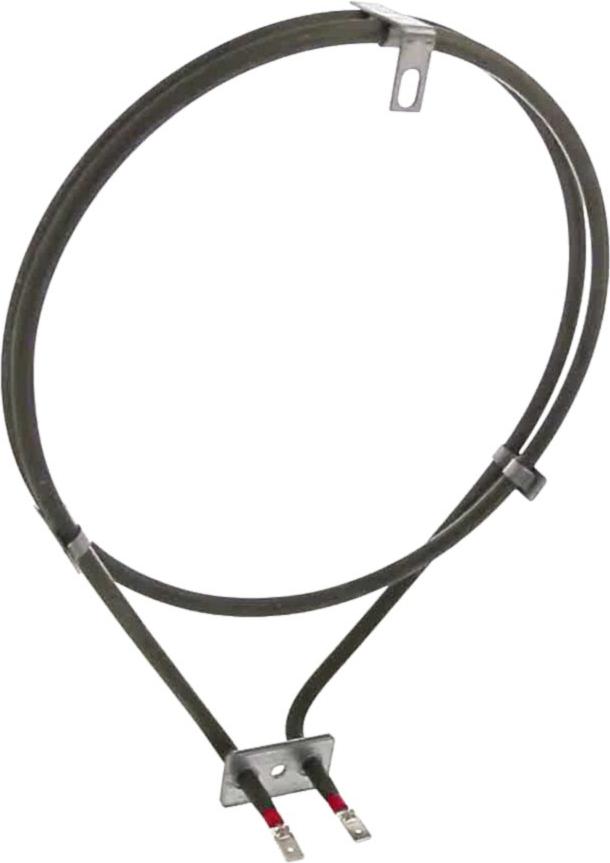

Sur cette vue : RESISTANCE Four INFERIEUR 1000W 400V (repère 10, 50.45 €) · RESISTANCE Four C/T 400v (repère 10, 63.74 €) · RESISTANCE Four 800 ohms (repère 10, 8.65 €) · GRILLE Four FOUR 424*369 (repère 320, 48.88 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four INFERIEUR 1000W 400V (repère 10, 50.45 €) · RESISTANCE Four C/T 400v (repère 10, 63.74 €) · RESISTANCE Four 800 ohms (repère 10, 8.65 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four 115NA (repère 3, 43.07 €) · THERMOSTAT Four SECURITE (repère 3, 38.99 €) · THERMOSTAT Four 5517253120 256°C (repère 3, 70.46 €) · DOUILLE Four SONDE CTN (repère 33, 50.95 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four PORTE FOUR (repère 130, 48.99 €) · CHARNIERE Cuisinière PORTE DROITE ou GAUCHE (repère 308, 53.66 €) · VITRE Four Intérieure (repère 312, 96.3 €) · VITRE Four Extérieure PORTE FOUR 594*465 entraxe 354 (repère 312, 218.18 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four 115NA (repère 3, 43.07 €) · THERMOSTAT Four SECURITE (repère 3, 38.99 €) · THERMOSTAT Four 5517253120 256°C (repère 3, 70.46 €) · JOINT Four PORTE FOUR (repère 130, 48.99 €)
