Vue éclatée lave linge SMEG 99PEB
Découvrez la vue éclatée complète lave linge SMEG 99PEB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SMEG 99PEB et éviter les pannes imprévues. 50 pièces référencées.
Cette vue éclatée SMEG 99PEB référence 50 pièces détachées, dont filtre arrivee d'eau, joint lave-linge hublot k2106/07, palier lave-linge kit, avec leur position sur le schéma constructeur.
Réparer son lave-linge SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

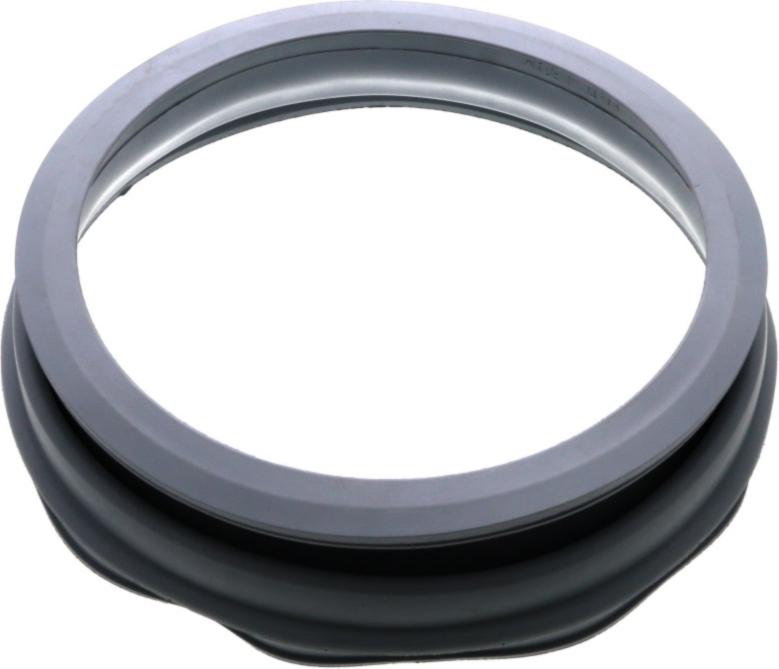

Sur cette vue : JOINT Lave-Linge HUBLOT K2106/07 (repère 2186, 41.07 €) · JOINT Lave-Linge FLASQUE CUVE (repère 2239, 32.05 €) · DURITE Lave-Linge COMPRESSION (réf. 11874, 22.05 €) · DURITE Lave-Linge CUVE/PV (réf. 12820, 23.61 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 99P (repère 7720, 24.35 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

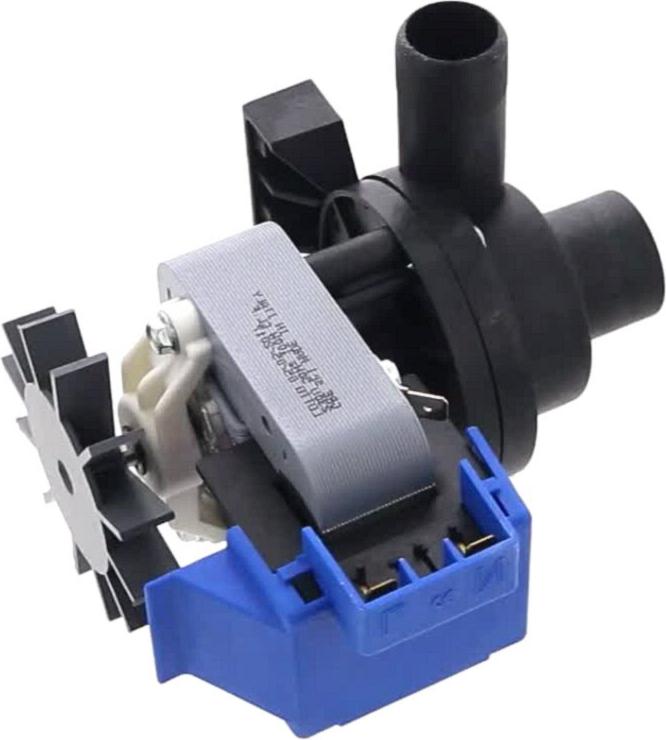

Sur cette vue : FILTRE ARRIVEE D'EAU (repère 1623, 3.83 €) · FILTRE Lave-Linge FOND CUVE 98P (réf. 11881, 26.87 €) · Pompe de vidange Lave-Linge ZEM 20671-953 (réf. 11916, 100.77 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge KIT (repère 2202, 63.52 €) · RESSORT Lave-Linge SUSPENSION (repère 3064, 9.53 €) · RESSORT REGULATEUR Bandeau (repère 7924, 0.89 €) · RESSORT Lave-Linge POIGNEE HUBLOT (réf. 11894, 5.14 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge SECHAGE (repère 4221, 48.78 €) · Thermostat Lave-Linge REGLABLE (réf. 17137, 74.3 €) · Résistance Lave-Linge 1900W SECHANTE 99P (réf. 18935, 63.94 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE ARRIVEE D'EAU (repère 1623, 3.83 €) · JOINT Lave-Linge HUBLOT K2106/07 (repère 2186, 41.07 €) · PALIER Lave-Linge KIT (repère 2202, 63.52 €) · JOINT Lave-Linge FLASQUE CUVE (repère 2239, 32.05 €) · COURROIE Lave-Linge 99P (repère 7720, 24.35 €) · FILTRE Lave-Linge FOND CUVE 98P (réf. 11881, 26.87 €) · Thermostat Lave-Linge REGLABLE (réf. 17137, 74.3 €)
