Vue éclatée lave linge SMEG LSTA147 SI00
Découvrez la vue éclatée complète lave linge SMEG LSTA147 SI00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SMEG LSTA147 SI00 et éviter les pannes imprévues. 31 pièces référencées.
Cette vue éclatée SMEG LSTA147 SI00 référence 31 pièces détachées, dont serrure lave-linge porte bois 99p, tuyau lave-linge vidange, serrure lave-linge magnetique, avec leur position sur le schéma constructeur.
Réparer son lave-linge SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

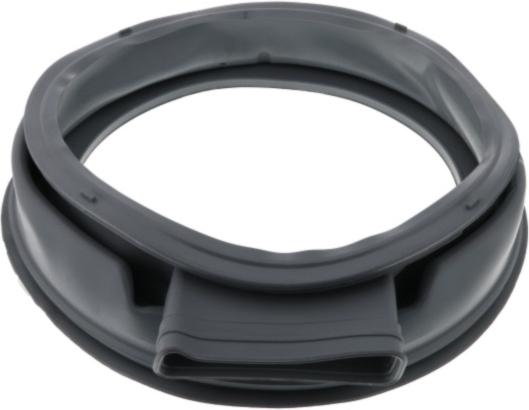

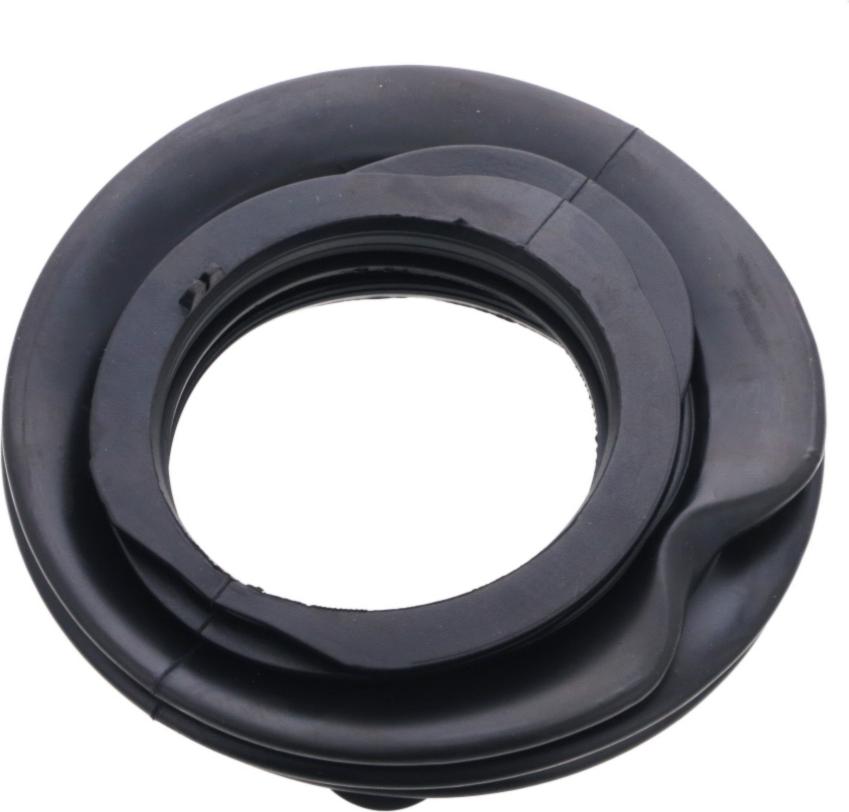

Sur cette vue : COLLIER Lave-Linge Avant JOINT DE HUBLOT (réf. 58814, 7.11 €) · JOINT Lave-Linge HUBLOT (réf. 80397, 55.48 €) · JOINT Lave-Linge CONDUIT SECHAGE (réf. 80768, 26.81 €) · DURITE Lave-Linge BAC/CUVE (réf. 84041, 39.92 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (réf. 97323, 36.52 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (réf. 17771, 34.41 €) · POMPE Lave-Linge VIDANGE (réf. 94205, 60.15 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ROULEMENT Lave-Linge (réf. 80391, 34.4 €) · AXE AMORTISSEUR (réf. 92536, 4.73 €) · AMORTISSEUR Lave-Linge (réf. 98867, 35.89 €) · JOINT Lave-Linge ROULEMENT (réf. 101117, 15.84 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000w (réf. 80393, 63.03 €) · RESISTANCE Lave-Linge (réf. 80834, 106.77 €) · THERMOSTAT Lave-Linge SECURITE 150°C (réf. 80835, 18.1 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge Avant JOINT DE HUBLOT (réf. 58814, 7.11 €) · SUPPORT Lave-Linge PATIN CHARNIERE PORTE (réf. 68752, 6.07 €) · PATIN Lave-Linge CHARNIERE PORTE (réf. 68753, 4.8 €) · ROULEMENT Lave-Linge (réf. 80391, 34.4 €) · JOINT Lave-Linge HUBLOT (réf. 80397, 55.48 €) · JOINT Lave-Linge CONDUIT SECHAGE (réf. 80768, 26.81 €) · THERMOSTAT Lave-Linge SECURITE 150°C (réf. 80835, 18.1 €) · JOINT Lave-Linge CUVE (réf. 89424, 21.44 €)
