Vue éclatée lave linge SMEG STA161S
Découvrez la vue éclatée complète lave linge SMEG STA161S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SMEG STA161S et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée SMEG STA161S référence 55 pièces détachées, dont serrure lave-linge porte bois 99p, joint lave-linge roulement, roulement lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge ROULEMENT (réf. 21012, 20.14 €) · COLLIER Lave-Linge AR JOINT DE HUBLOT (réf. 21028, 7.78 €) · DURITE Lave-Linge COMPRESSION (réf. 22125, 27.03 €) · JOINT Lave-Linge FLASQUE DE CUVE (réf. 35985, 28.35 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

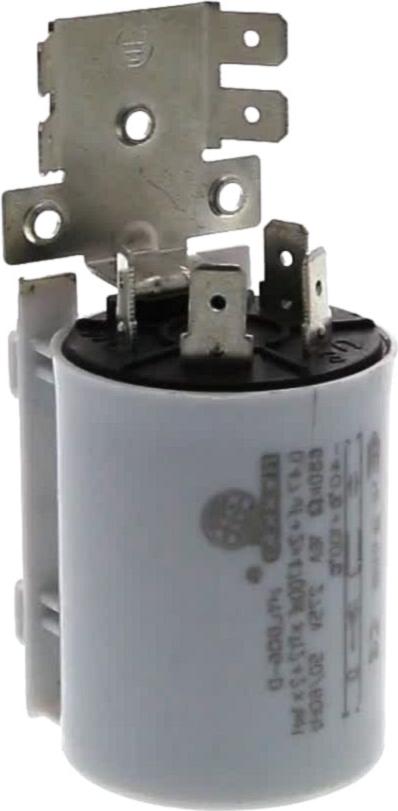

Sur cette vue : CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (repère 1, 38.14 €) · COURROIE Lave-Linge 5EPJ1200 (réf. 58998, 31.92 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (réf. 61947, 27.75 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (réf. 58098, 69.88 €) · TUYAU VIDANGE (réf. 59308, 27.25 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : JOINT Lave-Linge ROULEMENT (réf. 21012, 20.14 €) · ROULEMENT Lave-Linge (réf. 21015, 60.1 €) · CLIPS Lave-Linge ROULEMENT (réf. 21016, 6.03 €) · RESSORT Lave-Linge CUVE (réf. 25422, 16.37 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000w+FUSIBLE (réf. 30470, 64.42 €) · Résistance Lave-Linge AP19022008 (réf. 30470, 59.02 €) · Thermostat PORTE 2735504 1603000281 (réf. 36201, 30.49 €) · SONDE Lave-Linge NTC (réf. 47896, 22.39 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (repère 1, 38.14 €) · JOINT Lave-Linge ROULEMENT (réf. 21012, 20.14 €) · ROULEMENT Lave-Linge (réf. 21015, 60.1 €) · CLIPS Lave-Linge ROULEMENT (réf. 21016, 6.03 €) · COLLIER Lave-Linge AR JOINT DE HUBLOT (réf. 21028, 7.78 €) · RESISTANCE Lave-Linge 2000w+FUSIBLE (réf. 30470, 64.42 €) · JOINT Lave-Linge FLASQUE DE CUVE (réf. 35985, 28.35 €) · Thermostat PORTE 2735504 1603000281 (réf. 36201, 30.49 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
