Vue éclatée cuisinière SMEG SE783MF SI00
Découvrez la vue éclatée complète cuisinière SMEG SE783MF SI00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG SE783MF SI00 et éviter les pannes imprévues. 83 pièces référencées.
Cette vue éclatée SMEG SE783MF SI00 référence 83 pièces détachées, dont couronne plaque semi-rapide, couronne plaque auxiliaire 6080tf, ecrou cuisinière helice ct, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

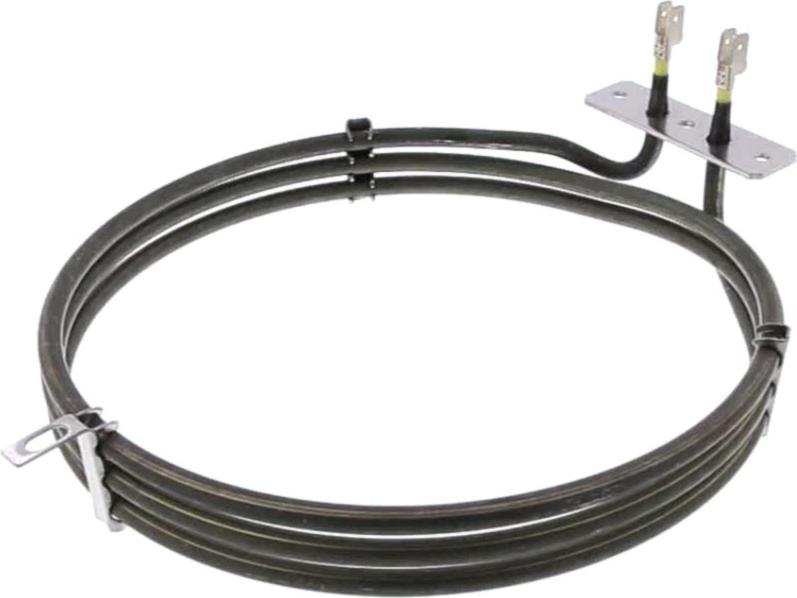

Sur cette vue : GRILLE Four FOUR 440*340 (repère 2100, 29.06 €) · Résistance Four 2200w CIRCULAIRE (repère 4238, 47.11 €) · GRILLE Plaque REDUCTEUR (repère 8788, 8.94 €) · SOLE Four BRUN (réf. 15346).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four 2200w CIRCULAIRE (repère 4238, 47.11 €) · Résistance Four SOLE 1190W (réf. 23082, 43.26 €) · RESISTANCE Four 730-1645w (réf. 23083, 54.68 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Cuisinière SECURITE (réf. 13215, 43.29 €) · Protection Four VENTILATEUR (réf. 14245, 17.35 €) · Thermostat Four 290°C (réf. 23181, 62.44 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

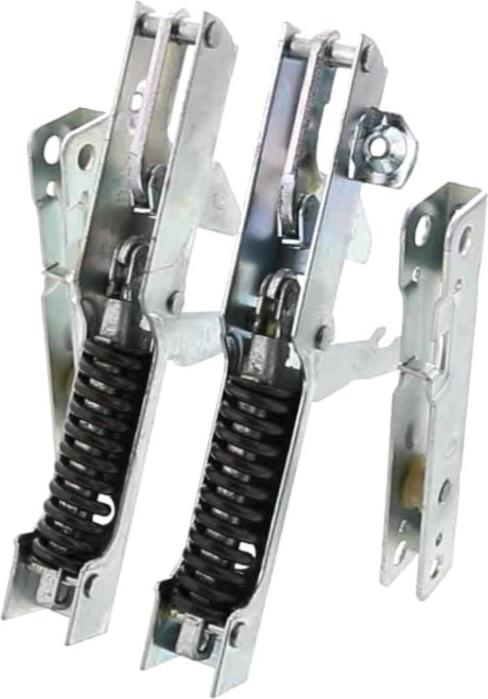

Sur cette vue : JOINT Cuisinière EMBOUT GAZ (repère 2194, 2.39 €) · CHARNIERE Four FEMELLE (repère 3664, 15.45 €) · CHARNIERE Four COUPLE G+D (repère 9742, 60.28 €) · CHARNIERE Four GAUCHE EPUISE (repère 9743).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière EMBOUT GAZ (repère 2194, 2.39 €) · RESSORT Cuisinière BOUGIE 810930042-43 (repère 3026) · Thermostat Cuisinière SECURITE (réf. 13215, 43.29 €) · JOINT Four VITRE Intérieure (réf. 15370, 22.93 €) · JOINT Four MOUFLE 5 CROCHETS 420*320 (réf. 18853, 39.55 €) · Thermostat Four 290°C (réf. 23181, 62.44 €) · JOINT Four Supérieur CONTRE PORTE (réf. 25194, 11.5 €) · BOUGIE Cuisinière 800mm (réf. 26118, 19.27 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
