Vue éclatée cuisinière SMEG TR62IBL
Découvrez la vue éclatée complète cuisinière SMEG TR62IBL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG TR62IBL et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée SMEG TR62IBL référence 61 pièces détachées, dont manette cuisinière complete chromee, moteur cuisinière chaleur tournante 20w, entretoise cuisinière poignee gauche, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four FOUR 459*362 (réf. 12561, 47 €) · RESISTANCE Four CHALEUR TOURNANTE 2700W 230V 6173R446 6168R708 (réf. 76970, 54.84 €) · RESISTANCE Four Inférieur 1200W (réf. 80010, 57.55 €) · GRILLE Four FOUR 460*353* (réf. 80852, 52.29 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CHALEUR TOURNANTE 2700W 230V 6173R446 6168R708 (réf. 76970, 54.84 €) · RESISTANCE Four Inférieur 1200W (réf. 80010, 57.55 €) · SUPPORT Four RESISTANCE (réf. 103835, 9.55 €) · RESISTANCE Cuisinière GRILL 1000+1700W (réf. 106130, 57.45 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

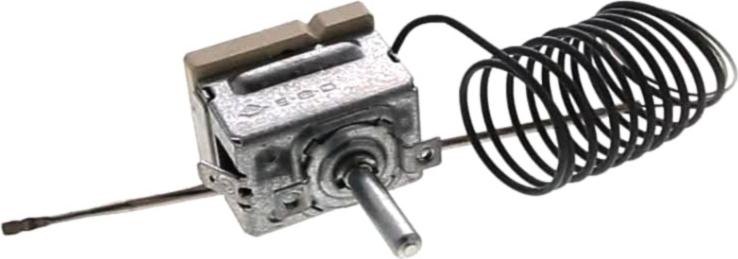

Sur cette vue : Thermostat Four NA70 (réf. 28636, 28.81 €) · THERMOSTAT Four 280° 5517059210 5517059590 BULBE 146MM (réf. 54144, 40.14 €) · Thermostat Four REGLABLE 300° 5517059250 (réf. 58872, 40.62 €) · THERMOSTAT Cuisinière SECURITE TY60 T210 120°C (réf. 74987, 21.02 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : BUTEE Four VITRE (réf. 69654, 7.16 €) · PATIN Cuisinière VITRE (réf. 80021, 9.41 €) · VITRE Cuisinière INTERIEURE GRAND FOUR (réf. 89464, 76.54 €) · VITRE Cuisinière INTERMEDIAIRE GD FOUR 440*347 (réf. 89465, 79.93 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Four NA70 (réf. 28636, 28.81 €) · THERMOSTAT Four 280° 5517059210 5517059590 BULBE 146MM (réf. 54144, 40.14 €) · Thermostat Four REGLABLE 300° 5517059250 (réf. 58872, 40.62 €) · THERMOSTAT Cuisinière SECURITE TY60 T210 120°C (réf. 74987, 21.02 €) · PATIN Cuisinière VITRE (réf. 80021, 9.41 €) · JOINT Four PORTE FOUR (réf. 91094, 33.67 €) · Thermostat Four NC 140°C SECU CUVE (réf. 93278, 13.29 €) · JOINT Cuisinière PORTE FOUR AP11/06/12 (réf. 96765, 32.94 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
