Vue éclatée cuisinière SMEG CS72NL
Découvrez la vue éclatée complète cuisinière SMEG CS72NL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG CS72NL et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG CS72NL référence 90 pièces détachées, dont jeu cuisinière injecteur gaz butane, ecrou cuisinière helice ct, joint cuisinière embout gaz, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

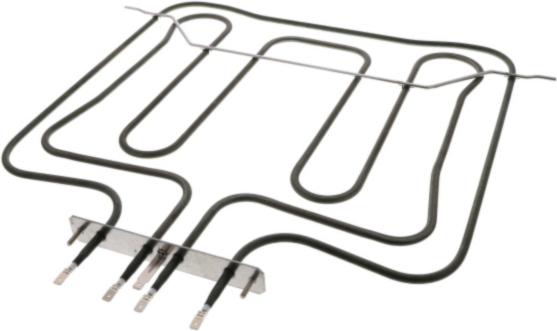

Sur cette vue : GRILLE Four LATERALE GAUCHE E (repère 3176) · GRILLE Four LATERALE DROITE E (repère 3177, 166953443.14 €) · Résistance Four 2200w CIRCULAIRE (repère 4238, 42.68 €) · Résistance Four GRILL 2100+800w 230v (réf. 13197, 62.09 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four 2200w CIRCULAIRE (repère 4238, 42.68 €) · Résistance Four GRILL 2100+800w 230v (réf. 13197, 62.09 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

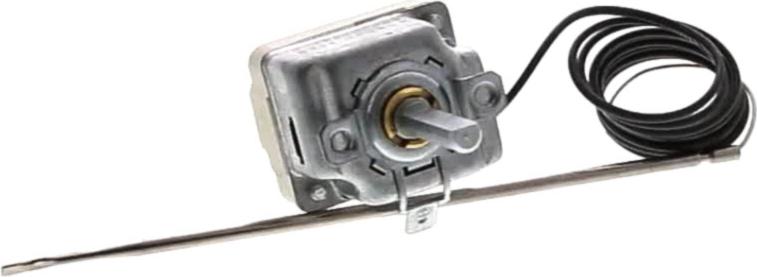

Sur cette vue : THERMOSTAT Four 5020 (repère 4928, 66.06 €) · MANETTE Cuisinière THERMOSTAT (réf. 22420, 20.04 €) · Thermostat Four 160°C NC (réf. 38803, 22.47 €) · THERMOSTAT Cuisinière T75GRF65 (réf. 40267, 38.09 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

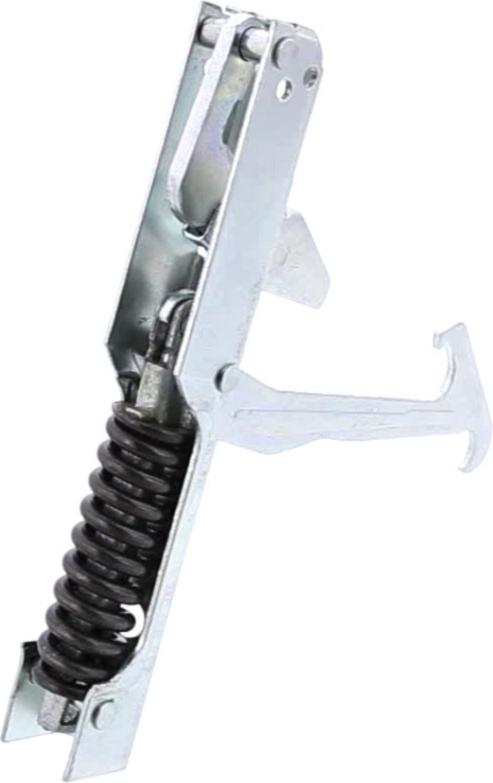

Sur cette vue : JOINT Cuisinière EMBOUT GAZ (repère 2194, 2.53 €) · CHARNIERE Four FEMELLE (repère 3664, 13.75 €) · CHARNIERE Four FEMELLE DROIT (réf. 12591, 21.44 €) · CHARNIERE Four FEMELLE GAUCHE (réf. 12592, 21.71 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière EMBOUT GAZ (repère 2194, 2.53 €) · THERMOSTAT Four 5020 (repère 4928, 66.06 €) · JOINT Plaque ETANCHEITE TAQUE (réf. 12961, 17.01 €) · JOINT Four MOUFLE 5 CROCHETS 420*320 (réf. 18853, 35.94 €) · MANETTE Cuisinière THERMOSTAT (réf. 22420, 20.04 €) · PATIN Cuisinière GRILLE (réf. 25793, 4.75 €) · Thermostat Four 160°C NC (réf. 38803, 22.47 €) · THERMOSTAT Cuisinière T75GRF65 (réf. 40267, 38.09 €)
