Vue éclatée cuisinière SMEG CS72NL2
Découvrez la vue éclatée complète cuisinière SMEG CS72NL2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG CS72NL2 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG CS72NL2 référence 90 pièces détachées, dont ecrou cuisinière helice ct, joint cuisinière embout gaz, grille four laterale gauche e, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

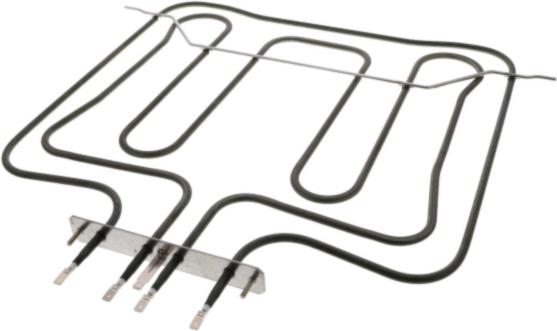

Sur cette vue : GRILLE Four LATERALE GAUCHE E (repère 3176) · Résistance Four 2200w CIRCULAIRE (repère 4238, 49.87 €) · Résistance Four GRILL 2100+800w 230v (réf. 13197, 55.43 €) · PATIN Cuisinière GRILLE (réf. 25793, 4.42 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four 2200w CIRCULAIRE (repère 4238, 49.87 €) · Résistance Four GRILL 2100+800w 230v (réf. 13197, 55.43 €) · Résistance Four GRILL 2100+800w remplace 1700+1000w 230v (réf. 55577, 50.86 €) · RESISTANCE Four CHALEUR TOURNANTE 2700W 230V 6173R446 6168R708 (réf. 70688, 51.89 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MANETTE Cuisinière THERMOSTAT (réf. 22420, 18.14 €) · ETRIER Four FIXATION THERMOSTAT (réf. 38236, 4 €) · Thermostat Four 160°C NC (réf. 38803, 21.69 €) · Thermostat Four NC 140°C SECU CUVE (réf. 39003, 11.45 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Cuisinière EMBOUT GAZ (repère 2194, 2.44 €) · JOINT Four MOUFLE 5 CROCHETS 420*320 (réf. 18853, 38.07 €) · Interrupteur Four CHARNIERE Porte AP 27/08/06 (réf. 36777, 21.12 €) · JOINT Four PORTE FOUR Supérieur (réf. 41461, 16.63 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière EMBOUT GAZ (repère 2194, 2.44 €) · JOINT Four MOUFLE 5 CROCHETS 420*320 (réf. 18853, 38.07 €) · MANETTE Cuisinière THERMOSTAT (réf. 22420, 18.14 €) · PATIN Cuisinière GRILLE (réf. 25793, 4.42 €) · ETRIER Four FIXATION THERMOSTAT (réf. 38236, 4 €) · Thermostat Four 160°C NC (réf. 38803, 21.69 €) · Thermostat Four NC 140°C SECU CUVE (réf. 39003, 11.36 €) · JOINT Four PORTE FOUR Supérieur (réf. 41461, 16.63 €)
