Vue éclatée cuisinière SMEG CSP19-6 CSP19.6 CSP196
Découvrez la vue éclatée complète cuisinière SMEG CSP19-6 CSP19.6 CSP196, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG CSP19-6 CSP19.6 CSP196 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG CSP19-6 CSP19.6 CSP196 référence 90 pièces détachées, dont collier cuisinière, embout cuisinière gaz, poignee four broche, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : POIGNEE Four POUR GRILL FOUR (réf. 28746, 9.08 €) · GRILLE Four FOUR 595*356 (réf. 30060, 83.44 €) · GRILLE Four SUPERIEURE (réf. 31212, 70.65 €) · RESISTANCE Cuisinière GRILL (réf. 50747, 78.92 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière GRILL (réf. 50747, 78.92 €) · RESISTANCE Four CERAMIQUE (réf. 51697, 7.12 €) · Résistance Four Inférieur 1750W 6316R970 IRCA (réf. 68100, 61.82 €) · RESISTANCE Four CHALEUR TOURNANTE 2700W 230V 6173R446 6168R708 (réf. 76970, 58.91 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

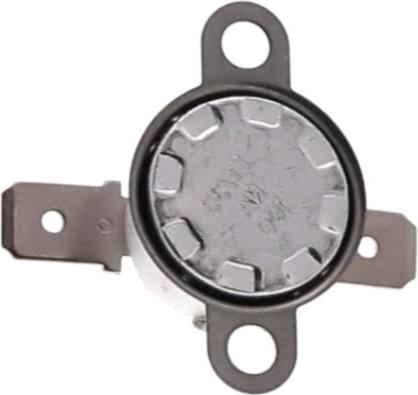

Sur cette vue : Thermostat Four SECURITE 190° (réf. 43480, 21.54 €) · THERMOSTAT Cuisinière SECURITE 180° (réf. 43480, 38.3 €) · THERMOSTAT Four 100°C TANGENTIEL (réf. 45294, 10.03 €) · MANETTE Cuisinière THERMOSTAT (réf. 54566, 18.81 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Cuisinière BRULEUR Auxiliaire (réf. 45849, 11.06 €) · JOINT Cuisinière BRULEUR Semi-rapide (réf. 45850, 11.03 €) · JOINT Cuisinière BRULEUR Rapide (réf. 45851, 11.68 €) · JOINT Cuisinière VITRE INTERIEURE (réf. 54247, 13.96 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Four SECURITE 190° (réf. 43480, 21.54 €) · BOUGIE Plaque AVG ARG 870mm (réf. 41484, 14.03 €) · BOUGIE Plaque Rapide 600mm (réf. 41484, 15.19 €) · THERMOSTAT Cuisinière SECURITE 180° (réf. 43480, 38.3 €) · THERMOSTAT Four 100°C TANGENTIEL (réf. 45294, 10.03 €) · JOINT Cuisinière BRULEUR Auxiliaire (réf. 45849, 11.06 €) · JOINT Cuisinière BRULEUR Semi-rapide (réf. 45850, 11.03 €) · JOINT Cuisinière BRULEUR Rapide (réf. 45851, 11.68 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
