Vue éclatée cuisinière SMEG CE92IPX
Découvrez la vue éclatée complète cuisinière SMEG CE92IPX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG CE92IPX et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG CE92IPX référence 90 pièces détachées, dont ampoule cuisinière 25w e14 300°c 22x48, ampoule cuisinière four 15w e14 300°, ecrou four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : POIGNEE Four POUR GRILL FOUR (réf. 28746, 8.22 €) · GRILLE Four FOUR 367*308 (réf. 36805) · RESISTANCE Cuisinière SOLE PETIT FOUR DROIT (réf. 39122, 41.68 €) · RESISTANCE Cuisinière GRILL 1400+650W (réf. 39124, 68.63 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

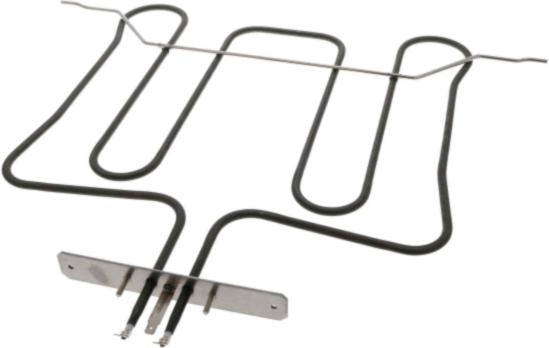

Sur cette vue : RESISTANCE Cuisinière SOLE PETIT FOUR DROIT (réf. 39122, 41.68 €) · RESISTANCE Cuisinière GRILL 1400+650W (réf. 39124, 68.63 €) · RESISTANCE Four SOLE 1300W 230V (réf. 57632, 42.91 €) · RESISTANCE Four GRILL (réf. 59036, 48.87 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Four SECURITE 190° (réf. 37259, 21.52 €) · ETRIER Four FIXATION THERMOSTAT (réf. 38236, 3.73 €) · THERMOSTAT Four 100°C TANGENTIEL (réf. 45294, 10.39 €) · THERMOSTAT Cuisinière SECURITE NC170°C (réf. 54453, 15.75 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Cuisinière VITRE Intérieure (réf. 52093, 7.91 €) · JOINT Cuisinière MOUFLE GD FOUR (réf. 62353, 73.05 €) · VITRE Cuisinière Interrupteur Extérieure GRD FOUR (réf. 62371, 42.22 €) · JOINT Four VITRE INTERIEURE "a l'unité 4 sur l'appareil" (réf. 62373, 9.41 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Four SECURITE 190° (réf. 37259, 21.52 €) · ETRIER Four FIXATION THERMOSTAT (réf. 38236, 3.73 €) · THERMOSTAT Four 100°C TANGENTIEL (réf. 45294, 10.39 €) · JOINT Cuisinière VITRE Intérieure (réf. 52093, 7.91 €) · THERMOSTAT Cuisinière SECURITE NC170°C (réf. 54453, 15.75 €) · THERMOSTAT Cuisinière SECURITE 170°C (réf. 54453, 13.89 €) · MANETTE Cuisinière THERMOSTAT (réf. 54566, 21.95 €) · THERMOSTAT Four TANGENTIEL 90°C (réf. 57287, 19.33 €)
