Vue éclatée cuisinière SMEG CS19A-5
Découvrez la vue éclatée complète cuisinière SMEG CS19A-5, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG CS19A-5 et éviter les pannes imprévues. 90 pièces référencées.

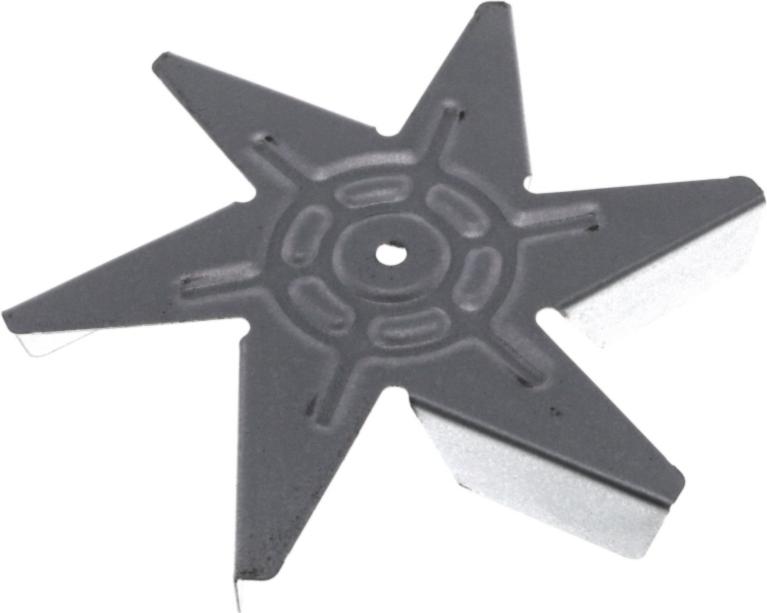

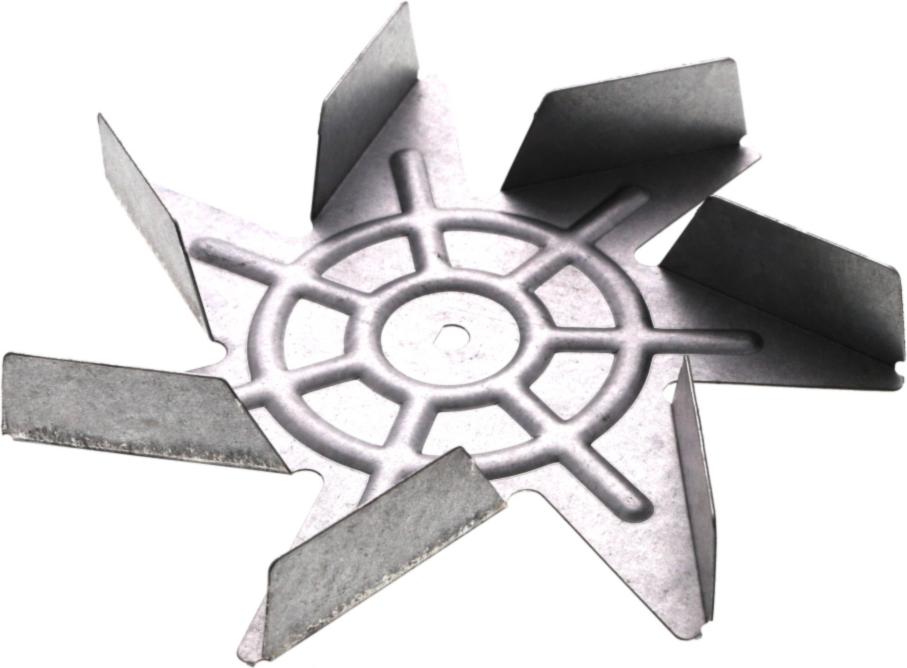

Cette vue éclatée SMEG CS19A-5 référence 90 pièces détachées, dont ecrou cuisinière helice ct, joint cuisinière embout gaz, turbine four helice ct, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

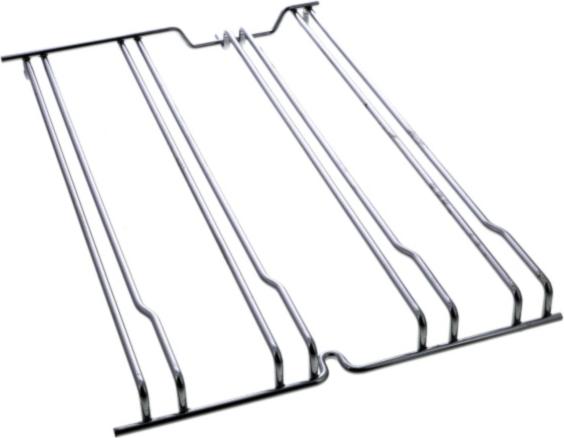

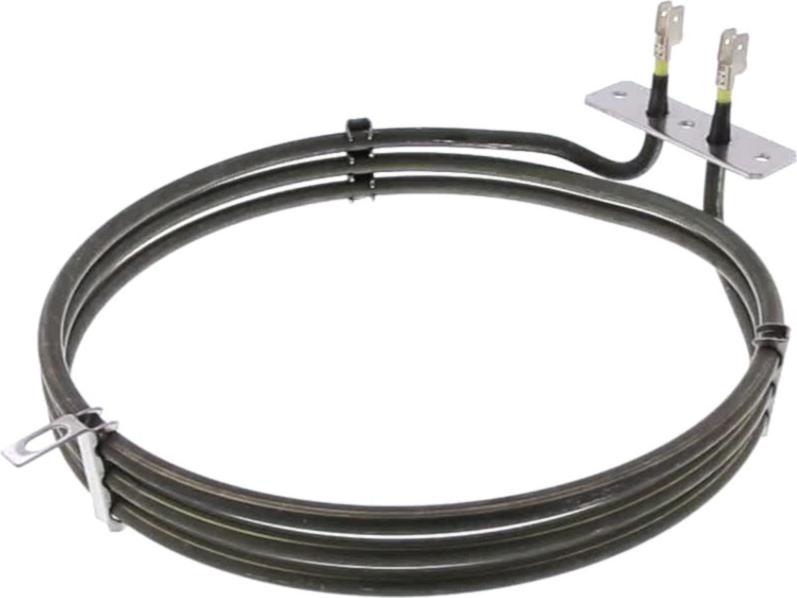

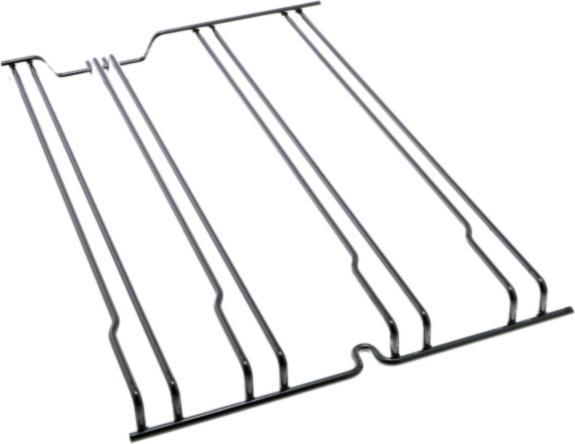

Sur cette vue : Résistance Four RONDE 2200W (réf. 19381, 66.6 €) · Résistance Four RONDE 2200w (réf. 19381, 71.17 €) · GRILLE Four LATERALE DROIT (réf. 19696, 34.69 €) · GRILLE Four LATERALE GAUCHE (réf. 19697, 31.8 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four RONDE 2200W (réf. 19381, 66.6 €) · Résistance Four RONDE 2200w (réf. 19381, 71.17 €) · Résistance Four Inférieur 1750W 6316R970 IRCA (réf. 32808, 66.22 €) · Résistance Four Inférieur 1750W (réf. 32808, 65.39 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

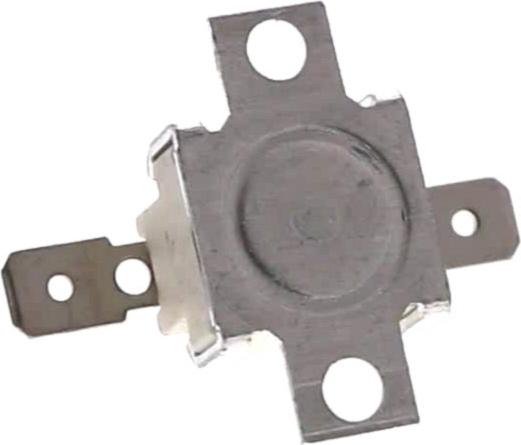

Sur cette vue : Thermostat Four 160°C (réf. 38803, 22.88 €) · Thermostat Four 160°C NC (réf. 38803, 21.29 €) · THERMOSTAT Four 100°C TANGENTIEL (réf. 45294, 10.17 €) · MANETTE Cuisinière THERMOSTAT (réf. 54566, 18.6 €).
Porte et joint

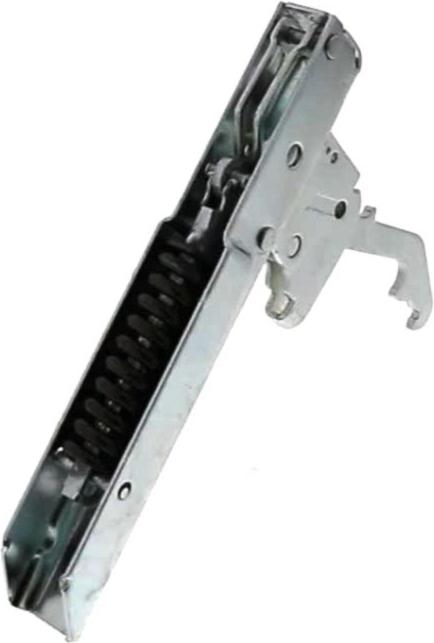

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

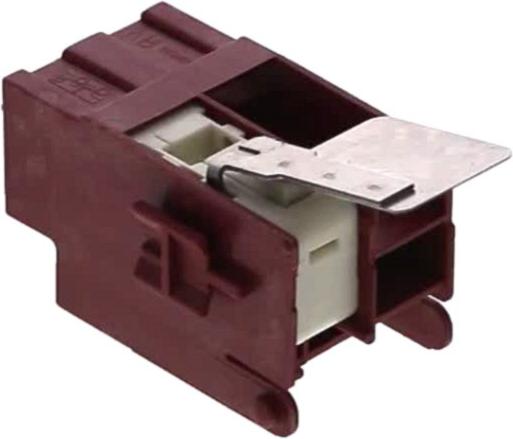

Sur cette vue : JOINT Cuisinière EMBOUT GAZ (repère 2194, 2.3 €) · JOINT Four MOUFLE (réf. 17964, 28.72 €) · JOINT Cuisinière MOUFLE (réf. 17964, 25.91 €) · Interrupteur Four CHARNIERE Porte AP 27/08/06 (réf. 36777, 22.69 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière EMBOUT GAZ (repère 2194, 2.3 €) · JOINT Four MOUFLE (réf. 17964, 28.72 €) · JOINT Cuisinière MOUFLE (réf. 17964, 25.91 €) · Thermostat Four 160°C (réf. 38803, 22.88 €) · Thermostat Four 160°C NC (réf. 38803, 21.29 €) · BOUGIE Plaque CENTRALE (réf. 41481, 13.95 €) · BOUGIE Plaque AVG ARG 870mm (réf. 41484, 13.5 €) · BOUGIE Plaque Rapide 600mm (réf. 41484, 13.05 €)
