Vue éclatée cuisinière SMEG SCB91GVX9
Découvrez la vue éclatée complète cuisinière SMEG SCB91GVX9, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG SCB91GVX9 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG SCB91GVX9 référence 90 pièces détachées, dont thermostat four nc 160°c, thermostat four 100°c tangentiel, moteur cuisinière chaleur tournante 20w, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Four CERAMIQUE (réf. 41828, 13.28 €) · BUTEE Cuisinière GRILLE REC0003 (réf. 58313, 2.45 €) · REDUCTEUR Cuisinière GRILLE (réf. 77041, 12.75 €) · GRILLE Four LATERALE DROITE (réf. 102693, 21.62 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CERAMIQUE (réf. 41828, 13.28 €) · RESISTANCE Cuisinière SUPERIEURE (réf. 106594, 56.13 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Four NC 160°C (repère 2511, 20.82 €) · THERMOSTAT Four 100°C TANGENTIEL (repère 4616, 10.27 €) · MANETTE Cuisinière THERMOSTAT (réf. 54566, 18.24 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : BUTEE Four VITRE (réf. 69654, 6.32 €) · JOINT Cuisinière VITRE EXTERIEURE (réf. 70789, 16.49 €) · PATIN Cuisinière VITRE (réf. 80021, 10.42 €) · SUPPORT Cuisinière CHARNIERE TIROIR Inférieur (réf. 89350, 8.46 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

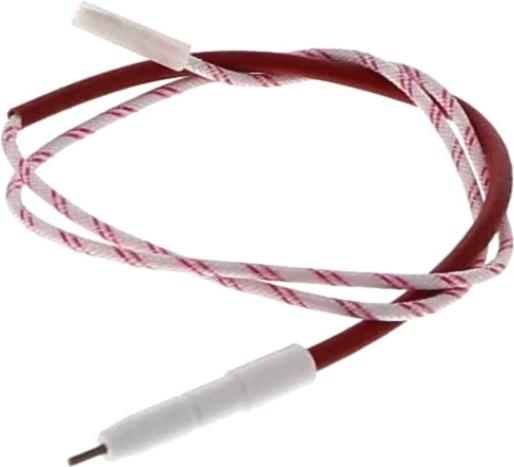

Thermostat Four NC 160°C (repère 2511, 20.82 €) · THERMOSTAT Four 100°C TANGENTIEL (repère 4616, 10.27 €) · MANETTE Cuisinière THERMOSTAT (réf. 54566, 18.24 €) · JOINT Cuisinière VITRE EXTERIEURE (réf. 70789, 16.49 €) · BOUGIE Cuisinière 600 Millimètre (réf. 71539, 18.35 €) · PATIN Cuisinière VITRE (réf. 80021, 10.42 €) · BOUGIE Plaque AVG ARG 870mm (réf. 88534, 12.93 €) · BOUGIE Plaque 380mm (réf. 88535, 11.02 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
