Vue éclatée cuisinière SMEG TR90P1
Découvrez la vue éclatée complète cuisinière SMEG TR90P1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG TR90P1 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG TR90P1 référence 90 pièces détachées, dont manette cuisinière complete chromee, résistance four ct ronde 2200w, résistance four ronde 2000w, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

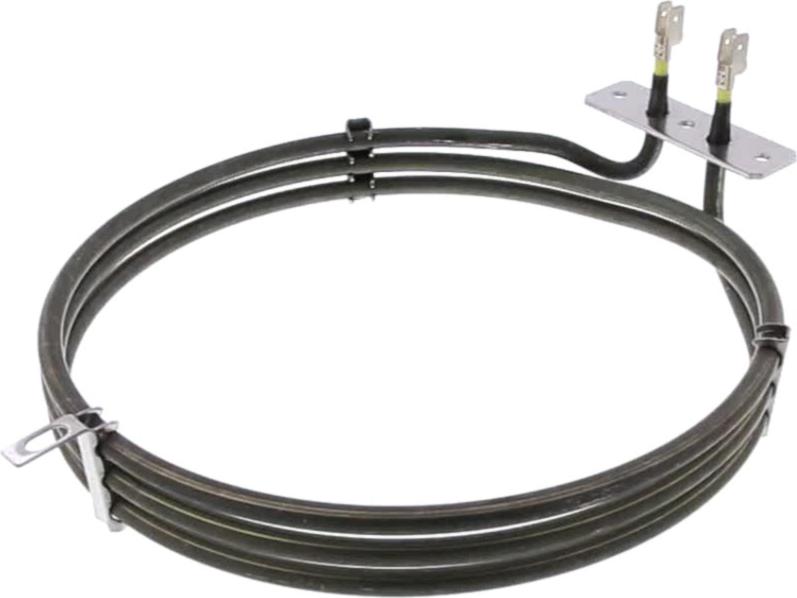

Sur cette vue : Résistance Four CT RONDE 2200W (repère 1554, 55.91 €) · Résistance Four RONDE 2000w (repère 1554, 65.54 €) · GRILLE Cuisinière FOUR 767*396 (repère 3194, 59.51 €) · RESISTANCE Cuisinière VOUTE 1700+1200w (réf. 11315, 74.34 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four CT RONDE 2200W (repère 1554, 55.91 €) · Résistance Four RONDE 2000w (repère 1554, 65.54 €) · RESISTANCE Cuisinière VOUTE 1700+1200w (réf. 11315, 74.34 €) · RESISTANCE Four CERAMIQUE (réf. 41828, 12.89 €).
Sécurités et régulation

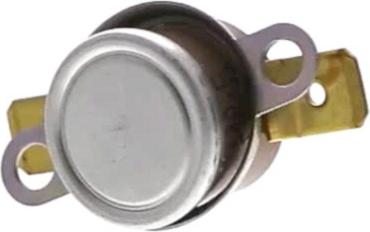

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

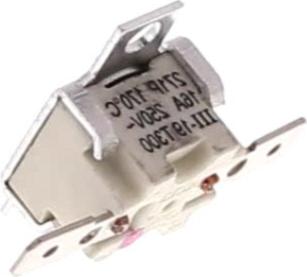

Sur cette vue : THERMOSTAT Cuisinière SECURITE 180° (réf. 43480, 37.5 €) · SONDE Four AP 28/09/09 (réf. 82937, 47.94 €) · THERMOSTAT Cuisinière SECURITE 170°C (réf. 93277, 13.96 €) · THERMOSTAT Cuisinière 170° (réf. 93277, 14.11 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four MOUFLE (réf. 43991, 30.13 €) · SUPPORT Cuisinière CHARNIERE (réf. 50386, 10 €) · JOINT Cuisinière VITRE Intérieure (réf. 52093, 8.34 €) · CROCHET Cuisinière CHARNIERE PORTE (réf. 59196, 3.79 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière SECURITE 180° (réf. 43480, 37.5 €) · JOINT Four MOUFLE (réf. 43991, 30.13 €) · JOINT Cuisinière VITRE Intérieure (réf. 52093, 8.34 €) · JOINT Cuisinière VITRE EXTERIEURE (réf. 70789, 19.54 €) · BOUGIE Plaque AVG ARG 870mm (réf. 88534, 15.03 €) · BOUGIE Plaque 380mm (réf. 88535, 12.24 €) · THERMOSTAT Cuisinière SECURITE 170°C (réf. 93277, 13.96 €) · THERMOSTAT Cuisinière 170° (réf. 93277, 14.11 €)
