Vue éclatée cuisinière SMEG SCB92MPRW
Découvrez la vue éclatée complète cuisinière SMEG SCB92MPRW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG SCB92MPRW et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG SCB92MPRW référence 90 pièces détachées, dont embout cuisinière gaz, embout cuisinière gaz gaz butane, poignee four broche, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four FOUR 367*308 (réf. 36805) · RESISTANCE Cuisinière SOLE PETIT FOUR DROIT (réf. 39122, 42.37 €) · RESISTANCE Cuisinière GRILL 1400+650W (réf. 39124, 71.03 €) · GRILLE Four PETIT FOUR 238*350 (réf. 39201, 21.86 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

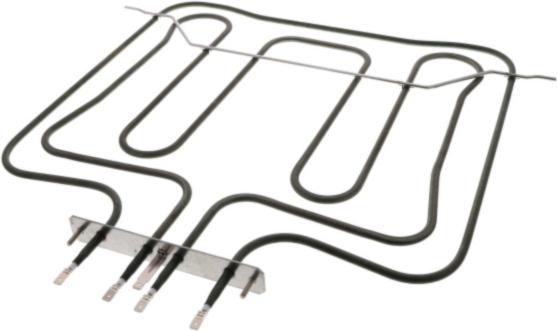

Sur cette vue : RESISTANCE Cuisinière SOLE PETIT FOUR DROIT (réf. 39122, 42.37 €) · RESISTANCE Cuisinière GRILL 1400+650W (réf. 39124, 71.03 €) · RESISTANCE Four SOLE 1300W 230V (réf. 57632, 36.99 €) · Résistance Four CT RONDE 2200W (réf. 70690, 58.4 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Four NA70 (réf. 28636, 31.65 €) · Thermostat Four SECURITE 190° (réf. 37259, 24.2 €) · THERMOSTAT Four 100°C TANGENTIEL (réf. 45294, 11.62 €) · MANETTE Cuisinière THERMOSTAT (réf. 54566, 18.51 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

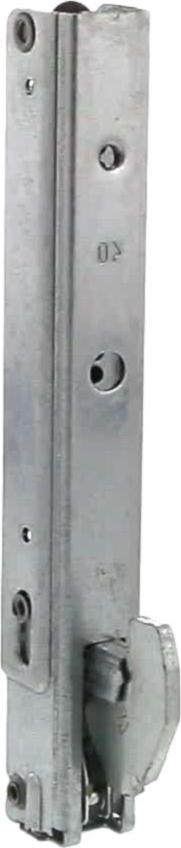

Sur cette vue : JOINT Cuisinière VITRE Intérieure (réf. 52093, 8.18 €) · JOINT Cuisinière MOUFLE GD FOUR (réf. 62353, 77.17 €) · CHARNIERE Cuisinière PORTE droite ou gauche (réf. 62374, 29.19 €) · VITRE Cuisinière Interrupteur Intérieure GRD FOUR (réf. 64640, 43.66 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Four NA70 (réf. 28636, 31.65 €) · Thermostat Four SECURITE 190° (réf. 37259, 24.2 €) · BOUGIE Plaque 380mm (réf. 41482, 11.35 €) · BOUGIE Plaque 870mm (réf. 41724, 13.5 €) · BOUGIE Plaque AVG ARG 870mm (réf. 41724, 13.72 €) · THERMOSTAT Four 100°C TANGENTIEL (réf. 45294, 11.62 €) · PATIN Cuisinière GRILLE (réf. 46043, 3.7 €) · JOINT Cuisinière VITRE Intérieure (réf. 52093, 8.18 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
