Vue éclatée cuisinière SMEG CSP20-6 SI00
Découvrez la vue éclatée complète cuisinière SMEG CSP20-6 SI00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG CSP20-6 SI00 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG CSP20-6 SI00 référence 90 pièces détachées, dont bornier cuisinière 6p, embout cuisinière gaz, poignee four broche, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

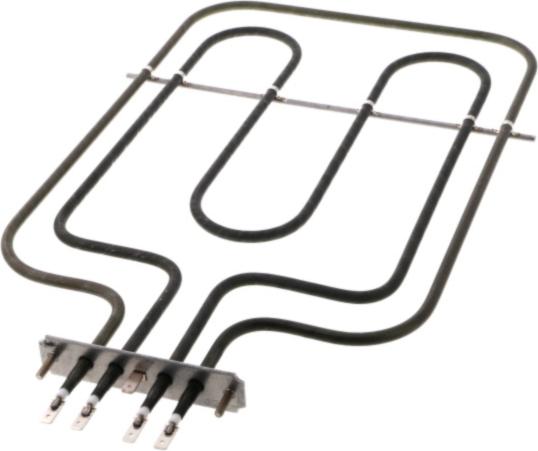

Sur cette vue : POIGNEE Four POUR GRILL FOUR (réf. 28746, 8.47 €) · GRILLE Four FOUR 367*308 (réf. 36805) · RESISTANCE Cuisinière SOLE PETIT FOUR DROIT (réf. 39122, 39.68 €) · RESISTANCE Cuisinière GRILL 1400+650W (réf. 39124, 70.53 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

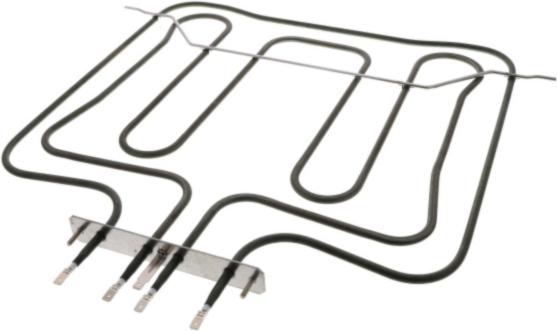

Sur cette vue : RESISTANCE Cuisinière SOLE PETIT FOUR DROIT (réf. 39122, 39.68 €) · RESISTANCE Cuisinière GRILL 1400+650W (réf. 39124, 70.53 €) · RESISTANCE Four SOLE 1300W 230V (réf. 57632, 35.67 €) · Résistance Four GRILL 2100+800w remplace 1700+1000w 230v (réf. 64416, 56.7 €).
Sécurités et régulation

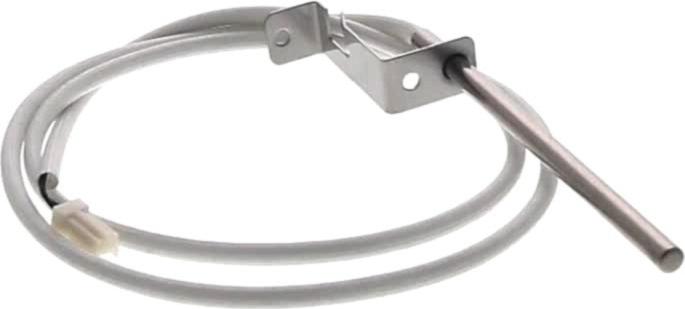

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

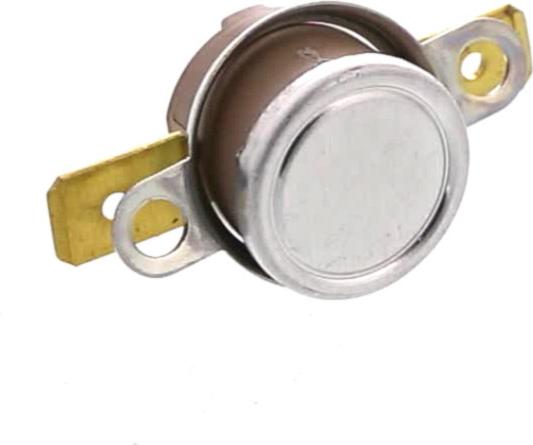

Sur cette vue : Thermostat Four NC 140°C SECU CUVE (réf. 39003, 11.94 €) · THERMOSTAT Cuisinière SECURITE NC170°C (réf. 54453, 16.01 €) · THERMOSTAT Cuisinière SECURITE 170°C (réf. 54453, 14.13 €) · MANETTE Cuisinière THERMOSTAT (réf. 54566, 18.23 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Cuisinière BRULEUR Auxiliaire (réf. 45849, 12.22 €) · JOINT Cuisinière BRULEUR Semi-rapide (réf. 45850, 10.62 €) · JOINT Cuisinière BRULEUR Rapide (réf. 45851, 11.96 €) · CHARNIERE Cuisinière Porte FOUR Droit OU Gauche (réf. 50785, 24.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Four NC 140°C SECU CUVE (réf. 39003, 11.94 €) · BOUGIE Plaque AVG ARG 870mm (réf. 41484, 12.6 €) · BOUGIE Plaque Rapide 600mm (réf. 41484, 13.78 €) · JOINT Cuisinière BRULEUR Auxiliaire (réf. 45849, 12.22 €) · JOINT Cuisinière BRULEUR Semi-rapide (réf. 45850, 10.62 €) · JOINT Cuisinière BRULEUR Rapide (réf. 45851, 11.96 €) · BOUGIE Cuisinière FIL 1100mm (réf. 47275, 13.58 €) · JOINT Cuisinière VITRE INTERIEURE (réf. 54247, 13.59 €)
