Vue éclatée cuisinière SMEG S302X
Découvrez la vue éclatée complète cuisinière SMEG S302X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG S302X et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée SMEG S302X référence 67 pièces détachées, dont ecrou cuisinière helice ct, ressort cuisinière bougie 810930042-43, bornier c+f 3 phases av9307, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

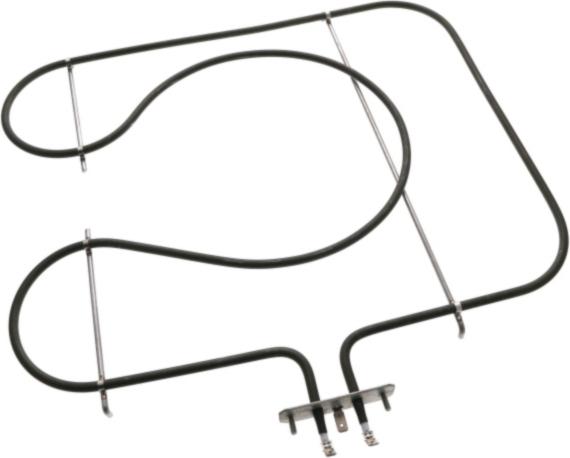

Sur cette vue : RESISTANCE Four SOLE (réf. 23912, 76.5 €) · Résistance Four RONDE 2200w (réf. 36759, 72.01 €) · GRILLE Four LATERALE GAUCHE (réf. 39765, 26.28 €) · GRILLE Four GLISSIERE Intérieure Droit (réf. 39766, 20.83 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four SOLE (réf. 23912, 76.5 €) · Résistance Four RONDE 2200w (réf. 36759, 72.01 €) · Résistance Four GRILL 2100+800w remplace 1700+1000w 230v (réf. 56537, 55.35 €) · Résistance Four CT RONDE 2200W (réf. 70690, 50.11 €).
Sécurités et régulation

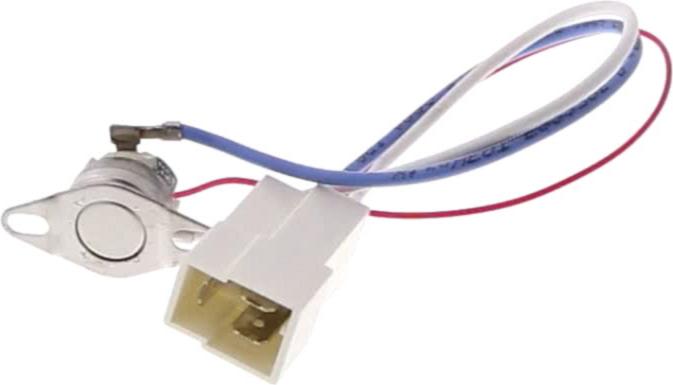

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

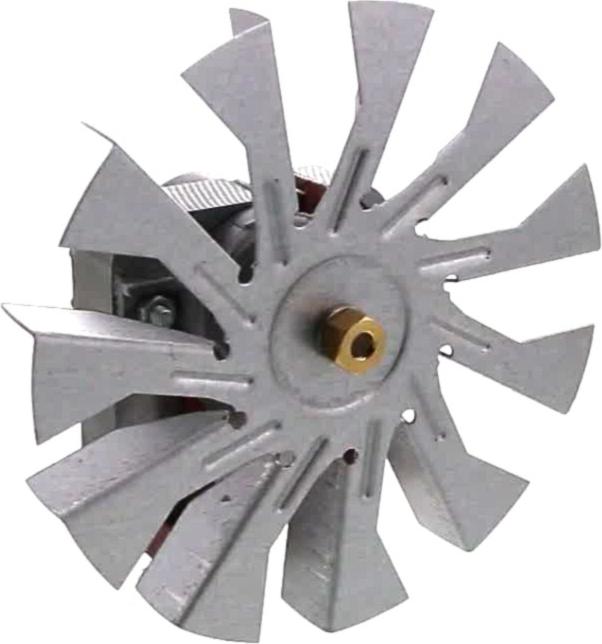

Sur cette vue : MOTEUR Four VENTILATEUR DROIT (réf. 20588, 58.58 €) · SECURITE Four PORTE DROIT (réf. 23905, 17.99 €) · Thermostat Four EGO 5519052824 265°C (réf. 27047, 38.55 €) · Thermostat Four NA70 (réf. 28636, 30.82 €).
Porte et joint

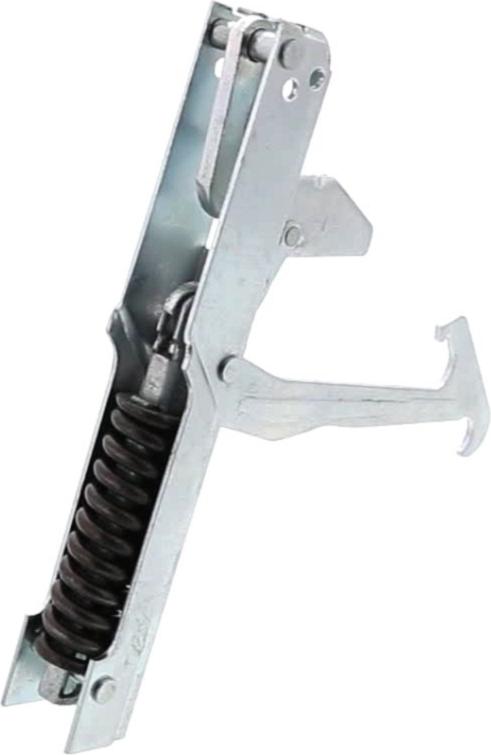

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Four FEMELLE (repère 3664, 15.85 €) · JOINT Four MOUFLE 5 CROCHETS 420*320 (réf. 18853, 33.24 €) · SUPPORT Four CHARNIERE Droit (réf. 21943, 25.9 €) · VITRE Four CENTRAL AP200208 (réf. 45188, 53.88 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
RESSORT Cuisinière BOUGIE 810930042-43 (repère 3026) · JOINT Four MOUFLE 5 CROCHETS 420*320 (réf. 18853, 33.24 €) · Thermostat Four EGO 5519052824 265°C (réf. 27047, 38.55 €) · Thermostat Four NA70 (réf. 28636, 30.82 €) · ETRIER Four FIXATION THERMOSTAT (réf. 38236, 3.8 €) · Thermostat Four 160°C (réf. 38803, 21.04 €) · Thermostat Four 160°C NC (réf. 38803, 24.64 €) · THERMOSTAT Four 100°C TANGENTIEL (réf. 45294, 10.33 €)
