Vue éclatée cuisinière SMEG B70MFX5 SI00
Découvrez la vue éclatée complète cuisinière SMEG B70MFX5 SI00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SMEG B70MFX5 SI00 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SMEG B70MFX5 SI00 référence 90 pièces détachées, dont ecrou cuisinière helice ct, charniere four femelle, turbine four helice ct, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Four CERAMIQUE (réf. 41828, 13.34 €) · RESISTANCE Four C.T 2000W 0190R942 DE193MM DI 177MM (réf. 42717, 43.62 €) · PATIN Cuisinière GRILLE (réf. 46043, 3.67 €) · REDUCTEUR Cuisinière GRILLE (réf. 47712, 10.68 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CERAMIQUE (réf. 41828, 13.34 €) · RESISTANCE Four C.T 2000W 0190R942 DE193MM DI 177MM (réf. 42717, 43.62 €) · RESISTANCE Four SOLE 1300W 230V (réf. 52402, 40.78 €) · Résistance Four SOLE (réf. 52402, 49.3 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

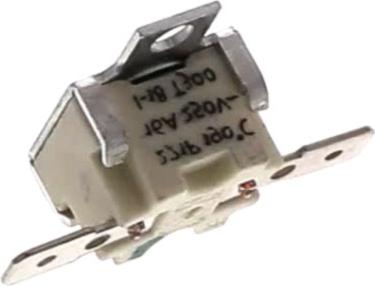

Sur cette vue : Thermostat Four SECURITE 190° (réf. 37259, 24.91 €) · ETRIER Four FIXATION THERMOSTAT (réf. 38236, 3.28 €) · THERMOSTAT Four 60-298°C EGO 55 17059 390 (réf. 42763, 38.02 €) · THERMOSTAT Four 55.17049.030 5517049030 (réf. 42763, 47.84 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Four FEMELLE (repère 3664, 13.22 €) · JOINT Cuisinière ROBINET (réf. 24694, 2.67 €) · CHARNIERE Four (réf. 36072, 25.13 €) · JOINT Cuisinière BRULEUR TRIPLE (réf. 41487).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière ROBINET (réf. 24694, 2.67 €) · Thermostat Four SECURITE 190° (réf. 37259, 24.91 €) · ETRIER Four FIXATION THERMOSTAT (réf. 38236, 3.28 €) · BOUGIE Plaque 380mm (réf. 41482, 12.09 €) · BOUGIE Plaque AVG ARG 870mm (réf. 41484, 13 €) · BOUGIE Plaque Rapide 600mm (réf. 41484, 12.21 €) · JOINT Cuisinière BRULEUR TRIPLE (réf. 41487) · THERMOSTAT Four 60-298°C EGO 55 17059 390 (réf. 42763, 38.02 €)
