Vue éclatée seche linge SMEG DT273ES
Découvrez la vue éclatée complète seche linge SMEG DT273ES, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SMEG DT273ES et éviter les pannes imprévues. 41 pièces référencées.

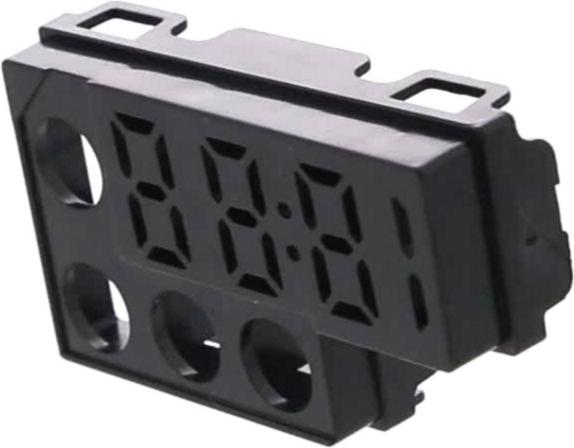

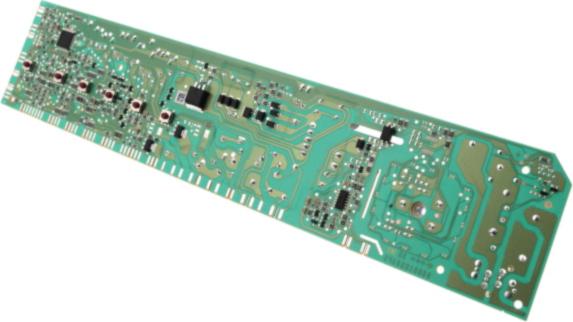

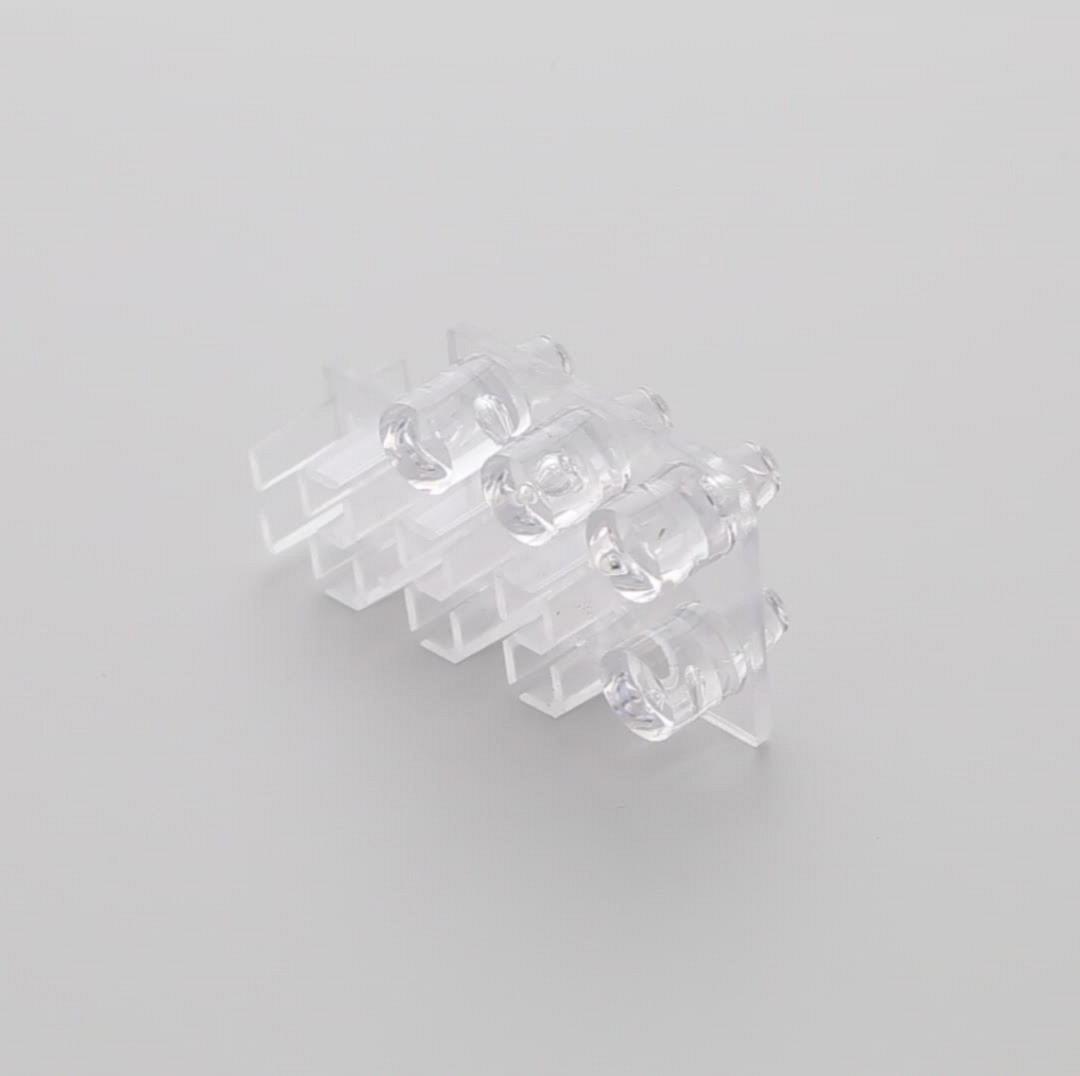

Cette vue éclatée SMEG DT273ES référence 41 pièces détachées, dont platine sèche-linge t2 10766293 hpcu01, support sèche-linge platine v1/t, transfert sèche-linge 1888, avec leur position sur le schéma constructeur.
Réparer son sèche-linge SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : JOINT Sèche-Linge THERMOSTAT PORTE (repère 517, 4.05 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

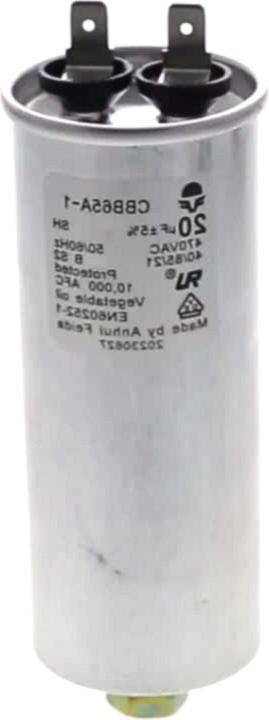

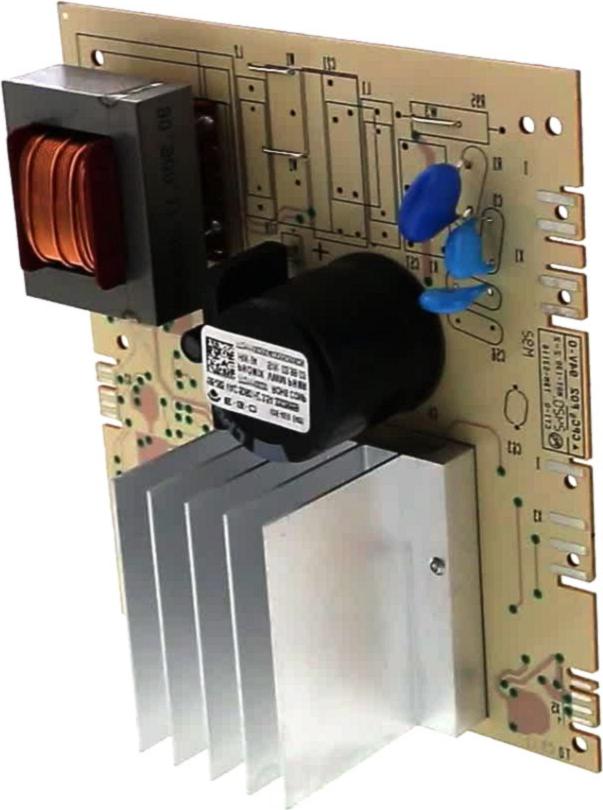

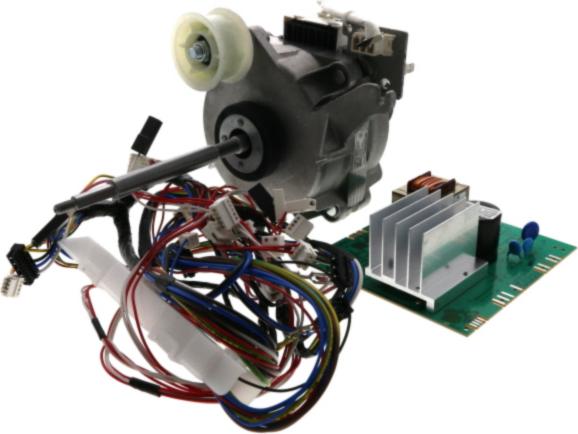

Sur cette vue : PLATINE Sèche-Linge INVERTER 0708Askoll10_v00-77000047V03 POUR MOTEUR ASKOLL (repère 50, 66.36 €) · MOTEUR Sèche-Linge VENTILATEUR COMPRESSEUR RAH1238S1 (repère 562, 60.6 €) · CONDENSATEUR Sèche-Linge 20uF COMPRESSEUR (repère 573, 19.71 €) · MOTEUR Sèche-Linge INVERTER + PLATINE + CABLAGE en remplacement MOTEUR ASKOLL (repère 574, 147.16 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge PELUCHES DOUBLE (repère 314, 28.52 €) · JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT (repère 515, 9.07 €) · SONDE Sèche-Linge ANNEAU AVANT ou COMPRESSEUR 2790115-12K *prom* (repère 518, 7.84 €) · TRAPPE Sèche-Linge CONDENSEUR (repère 565, 18.02 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Sèche-Linge PELUCHES DOUBLE (repère 314, 28.52 €) · JOINT Sèche-Linge HUBLOT (repère 404, 20.87 €) · JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT (repère 515, 9.07 €) · JOINT Sèche-Linge THERMOSTAT PORTE (repère 517, 4.05 €) · CONDENSATEUR Sèche-Linge 20uF COMPRESSEUR (repère 573, 19.71 €) · JOINT Sèche-Linge TOLE ARRIERE 2M 7mm (repère 610, 16.04 €) · JOINT Sèche-Linge ARRIERE TAMBOUR (repère 612, 31.29 €) · COURROIE Sèche-Linge 7PH2012 2012PH7 2012H7 (repère 701, 23.74 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
