Vue éclatée lave linge AYA ALF1210

Name: AYA ALF1210
Brand: AYA
SKU: ALF1210

Découvrez la vue éclatée complète lave linge AYA ALF1210, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge AYA ALF1210 et éviter les pannes imprévues. 31 pièces référencées.

Cette vue éclatée AYA ALF1210 référence 31 pièces détachées, dont pompe lave-linge vidange, courroie lave-linge 1270j5el el1270j5, enjoliveur lave-linge hublot, avec leur position sur le schéma constructeur.

Réparer son lave-linge AYA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : DURITE Lave-Linge BOITE/CUVE =EPÜISEE (repère 5) · DURITE Lave-Linge CUVE POMPE (repère 7) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 11) · JOINT Lave-Linge CUVE (repère 13, 29.87 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

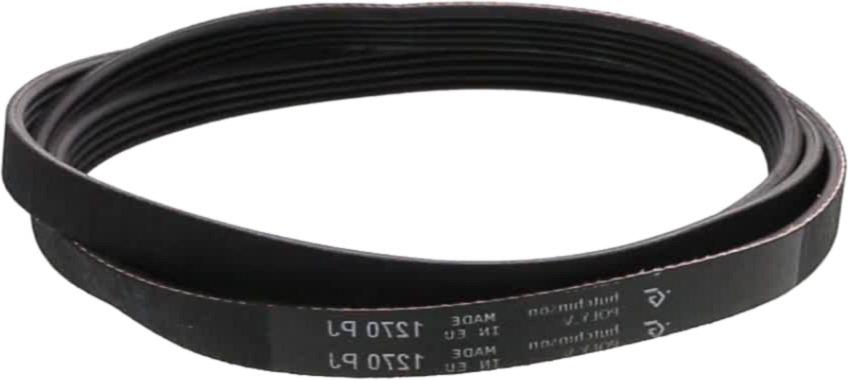

Sur cette vue : COURROIE Lave-Linge 1270J5EL EL1270J5 (repère 1, 19.79 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 7, 31.18 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

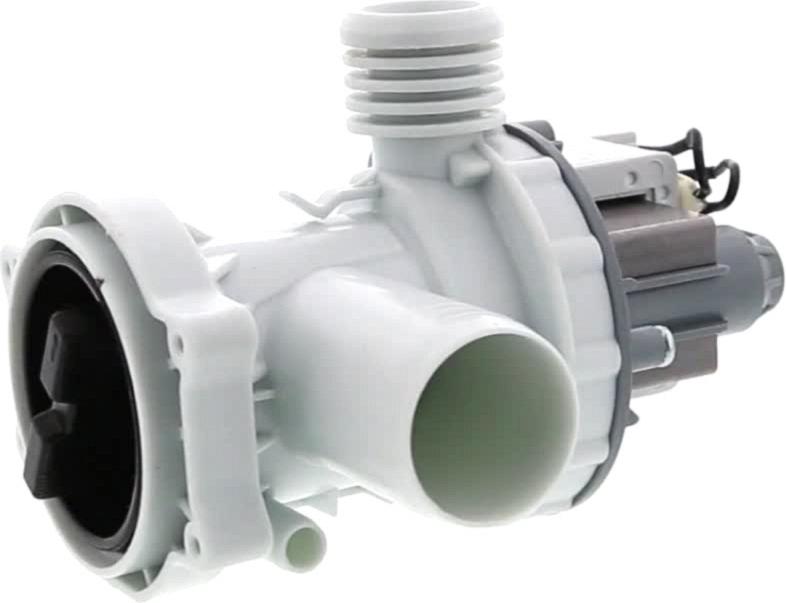

Sur cette vue : POMPE Lave-Linge VIDANGE (repère 1, 61.39 €) · DURITE Lave-Linge CUVE POMPE (repère 7).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge POIGNEE HUBLOT (repère 5, 5.62 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 11).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge (repère 29, 69.04 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 1270J5EL EL1270J5 (repère 1, 19.79 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 7, 31.18 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 11) · JOINT Lave-Linge CUVE (repère 13, 29.87 €) · JOINT Lave-Linge HUBLOT (repère 22)
