Vue éclatée congélateur AYA BCV170NF

Name: AYA BCV170NF
Brand: AYA
SKU: BCV170NF

Découvrez la vue éclatée complète congélateur AYA BCV170NF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre congélateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre congélateur AYA BCV170NF et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée AYA BCV170NF référence 23 pièces détachées, dont dessus froid top, bac froid compresseur, deshydrateur froid, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur AYA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

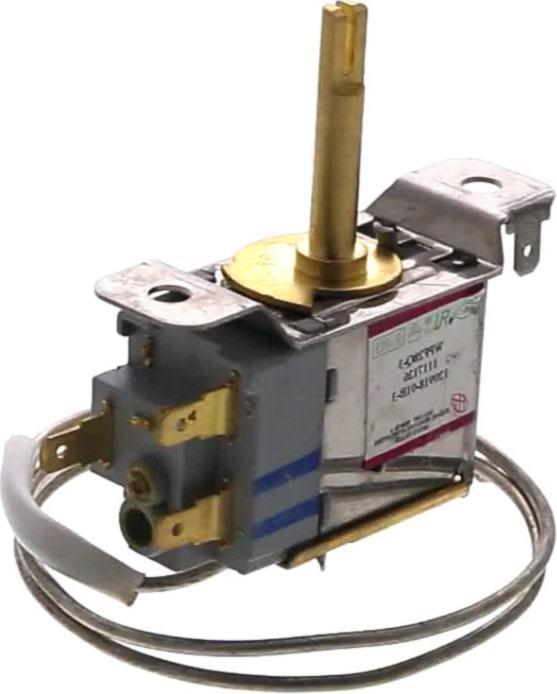

Sur cette vue : BAC Froid COMPRESSEUR (repère 9, 15.89 €) · THERMOSTAT Froid WPF28Q-3 1117126 120918-01B-3 (repère 25, 37.05 €) · COMPRESSEUR Froid (repère 36, 227.13 €) · THERMOSTAT Froid DEGIVRAGE (repère 50, 50.6 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 49, 61.54 €) · THERMOSTAT Froid DEGIVRAGE (repère 50, 50.6 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

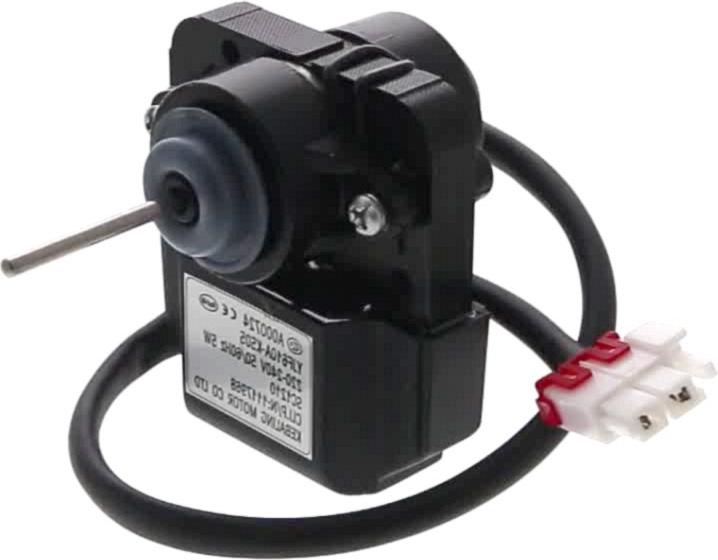

Sur cette vue : MOTEUR Froid Ventilation (repère 43, 76.97 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE REFRIGERATEUR 1315*525 (repère 66, 52.36 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid WPF28Q-3 1117126 120918-01B-3 (repère 25, 37.05 €) · TUYAU Aspirateur FLEXIBLE COMPLET + MINI BROSSE (repère 31) · THERMOSTAT Froid DEGIVRAGE (repère 50, 50.6 €) · FUSIBLE Froid THERMIQUE (repère 51, 14.89 €) · JOINT Froid PORTE REFRIGERATEUR 1315*525 (repère 66, 52.36 €)
