Vue éclatée cuisinière AYA ACG60W

Name: AYA ACG60W
Brand: AYA
SKU: ACG60W

Découvrez la vue éclatée complète cuisinière AYA ACG60W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière AYA ACG60W et éviter les pannes imprévues. 90 pièces référencées.

Cette vue éclatée AYA ACG60W référence 90 pièces détachées, dont isolation cuisinière moufle arriere, vis cuisinière, vis cuisinière noire, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière AYA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière FOUR (repère 17, 26.93 €) · GRILLE Cuisinière 2 FEUX DROITE (repère 95, 32.05 €) · GRILLE Cuisinière 2 FEUX GAUCHE (repère 95, 28.42 €) · PATIN Cuisinière GRILLE (repère 96, 3.87 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : SUPPORT Cuisinière BULBE Thermostat (repère 18, 3.42 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : SUPPORT Cuisinière CHARNIERE FOUR DROIT (repère 12, 6.6 €) · SUPPORT Cuisinière CHARNIERE FOUR GAUCHE (repère 12, 12.81 €) · JOINT Cuisinière MOUFLE (repère 16, 25.25 €) · C-PORTE Cuisinière FOUR + VITRE INTERIEURE (repère 50, 53.49 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière MOUFLE (repère 16, 25.25 €) · SUPPORT Cuisinière BULBE Thermostat (repère 18, 3.42 €) · JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.18 €) · PATIN Cuisinière GRILLE (repère 96, 3.87 €) · JOINT Plaque BOUGIE ALLUMAGE (repère 98, 2.45 €) · BOUGIE Plaque ALLUMAGE ROBINET SABAF (repère 99, 12.21 €) · BOUGIE Cuisinière GRILL 650mm (repère 99, 17.75 €) · BOUGIE Cuisinière FOUR 1000mm (repère 99, 17.93 €)

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

ISOLATION Cuisinière MOUFLE ARRIERE

Prix indicatif : 38.91 €

VIS Cuisinière

Position : 4

Prix indicatif : 2.49 €

VIS Cuisinière

Position : 4

Prix indicatif : 2.74 €

VIS Cuisinière NOIRE

Position : 4

Prix indicatif : 2.24 €

FACADE Cuisinière SOUS FOUR Blanc 3D (délais 2 mois)

Position : 6

Prix indicatif : 26.78 €

SUPPORT Cuisinière CHARNIERE FOUR DROIT

Position : 12

Prix indicatif : 6.6 €

SUPPORT Cuisinière CHARNIERE FOUR GAUCHE

Position : 12

Prix indicatif : 12.81 €

VIS Cuisinière

Position : 13

Prix indicatif : 2.45 €

LECHE FRITE Four 445*380*40

Position : 15

Prix indicatif : 46.28 €

JOINT Cuisinière MOUFLE

Position : 16

Prix indicatif : 25.25 €

GRILLE Cuisinière FOUR

Position : 17

Prix indicatif : 26.93 €

SUPPORT Cuisinière BULBE Thermostat

Position : 18

Prix indicatif : 3.42 €

TOLE Cuisinière FOND CATALYSE

Position : 19

Prix indicatif : 30.56 €

CORNIERE Cuisinière ARRIERE DROITE

Position : 27

Prix indicatif : 12.23 €

CORNIERE Cuisinière ARRIERE GAUCHE

Position : 27

Prix indicatif : 12.47 €

BORNIER Four Alimentation

Position : 30

Prix indicatif : 19.08 €

CABLE Plaque ALIMENTATION 3G0.75 1.65m

Position : 31

Prix indicatif : 18.58 €

PANNEAU Cuisinière Blanc Gauche OU Droit

Position : 32

Prix indicatif : 40.17 €

PIED Cuisinière PLASTIQUE NOIR 50mm

Position : 34

Prix indicatif : 6.94 €

CONDUIT Cuisinière EVACUATION VAPEUR

Position : 38

Prix indicatif : 38.46 €

RAIL Cuisinière TIROIR INFERIEUR

Position : 39

Prix indicatif : 18.96 €

C-PORTE Cuisinière FOUR + VITRE INTERIEURE

Position : 50

Prix indicatif : 53.49 €

VIS Cuisinière SUPPORT POIGNEE NOIRE

Position : 51

Prix indicatif : 2.37 €

CHARNIERE Cuisinière PORTE FOUR (1 barre rouge)

Position : 52

Prix indicatif : 27.78 €

ENTRETOISE Cuisinière POIGNEE FOUR

Position : 53

Prix indicatif : 11.92 €

VITRE Cuisinière Extérieure NOIRE ENCADREMENT BLANC 593*457 NEUTRE 420

Position : 54

Prix indicatif : 56.95 €

POIGNEE Cuisinière Porte FOUR Blanc 465MM (entraxe 420MM) ELLIPSE ARC

Position : 56

Prix indicatif : 30.81 €

TUYAU Cuisinière Alimentation BRULEUR Semi-rapide DROIT

Position : 58

Prix indicatif : 14.35 €

TUYAU Cuisinière Alimentation BRULEUR Semi-rapide GAUCHE

Position : 59

Prix indicatif : 14.62 €

TUYAU Cuisinière Alimentation BRULEUR Auxiliaire

Position : 61

Prix indicatif : 13.46 €

TUYAU Cuisinière Alimentation BRULEUR Rapide

Position : 62

Prix indicatif : 13.72 €

JOINT Cuisinière ARRIVEE GAZ

Position : 64

Prix indicatif : 2.18 €

EMBOUT Cuisinière Gaz Butane

Position : 65

Prix indicatif : 6 €

ROBINET Cuisinière Auxiliaire TC 0164001 POINT BLANC SABAF

Position : 66

Prix indicatif : 55.07 €

ROBINET Cuisinière Rapide AVG TC 0164003 POINT NOIR SABAF

Position : 66

Prix indicatif : 50.84 €

ROBINET Cuisinière Semi-rapide ARD ARG TC 8353233 SABAF

Position : 66

Prix indicatif : 57.01 €

VIS Cuisinière

Position : 68

Prix indicatif : 2.47 €

VIS Cuisinière

Position : 71

Prix indicatif : 2.62 €

DISQUE Cuisinière MANETTE Blanc EPAISSEUR=10.5mm

Position : 73

Prix indicatif : 7.38 €

RESSORT Cuisinière MANETTE CONIQUE

Position : 74

Prix indicatif : 4.32 €

MANETTE Cuisinière Blanc OMEGA 37*33 12h 6mm 11mm

Position : 76

Prix indicatif : 12.31 €

SUPPORT Plaque ROBINET SABAF - ECA

Position : 83

Prix indicatif : 3.68 €

SUPPORT Cuisinière ROBINET

Position : 83

Prix indicatif : 10.98 €

VIS Cuisinière SUPPORT INJECTEUR M3*8

Position : 86

Prix indicatif : 2.39 €

CHAPEAU Cuisinière BRULEUR Auxiliaire SABAF 55mm

Position : 92

Prix indicatif : 6.52 €

CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm

Position : 92

Prix indicatif : 9.27 €

CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm

Position : 92

Prix indicatif : 7.4 €

TETE Cuisinière BRULEUR Rapide SABAF 90mm

Position : 93

Prix indicatif : 12.67 €

TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm

Position : 93

Prix indicatif : 13.84 €

TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm

Position : 93

Prix indicatif : 11.06 €

GRILLE Cuisinière 2 FEUX DROITE

Position : 95

Prix indicatif : 32.05 €

GRILLE Cuisinière 2 FEUX GAUCHE

Position : 95

Prix indicatif : 28.42 €

PATIN Cuisinière GRILLE

Position : 96

Prix indicatif : 3.87 €

JOINT Plaque BOUGIE ALLUMAGE

Position : 98

Prix indicatif : 2.45 €

BOUGIE Plaque ALLUMAGE ROBINET SABAF

Position : 99

Prix indicatif : 12.21 €

BOUGIE Cuisinière GRILL 650mm

Position : 99

Prix indicatif : 17.75 €

BOUGIE Cuisinière FOUR 1000mm

Position : 99

Prix indicatif : 17.93 €

CLIPS Plaque BOUGIE/THERMOCOUPLE

Position : 100

Prix indicatif : 2.34 €

THERMOCOUPLE Plaque BROCHE ROND

Position : 101

Prix indicatif : 30.88 €

THERMOCOUPLE Cuisinière FOUR+GRILL cosse

Position : 101

Prix indicatif : 38.34 €

TAQUE Cuisinière Blanc 4G 595*592 NEUTRE

Position : 102

Prix indicatif : 60.06 €

ECROU Plaque THERMOCOUPLE

Position : 103

Prix indicatif : 2.48 €

JEU Cuisinière Injecteur Gaz Naturel 50*60 60*60

Position : 109

Prix indicatif : 24.77 €

JEU Cuisinière Injecteur Gaz Butane SCG560S

Position : 109

Prix indicatif : 27.91 €

TOLE Cuisinière SOLE MOUFLE

Position : 131

Prix indicatif : 17.14 €

SUPPORT Cuisinière Injecteur FOUR

Position : 133

Prix indicatif : 13.42 €

TOLE Cuisinière SUPPORT BRULEUR FOUR

Position : 134

Prix indicatif : 20.12 €

BRULEUR Cuisinière FOUR

Position : 135

Prix indicatif : 40.54 €

BRULEUR Cuisinière GRILL

Position : 136

Prix indicatif : 27.93 €

COUVERCLE Cuisinière Blanc avec charniere

Position : 140

Prix indicatif : 49.97 €

PLAQUE Cuisinière CATALYSE GAUCHE

Position : 144

Prix indicatif : 17.9 €

PLAQUE Cuisinière CATALYSE Droit

Position : 144

Prix indicatif : 18.41 €

SUPPORT Cuisinière Injecteur Semi-rapide SABAF VIS M3

Position : 147

Prix indicatif : 16 €

SUPPORT Cuisinière Injecteur Rapide SABAF VIS M3

Position : 147

Prix indicatif : 18.11 €

SUPPORT Cuisinière Injecteur Auxiliaire SABAF VIS M3

Position : 147

Prix indicatif : 13.62 €

SUPPORT Cuisinière Charnière Couvercle

Position : 154

Prix indicatif : 6.46 €

ECROU Cuisinière SUPPORT Charnière Couvercle

Position : 155

Prix indicatif : 4.49 €

CHARNIERE Cuisinière Couvercle

Position : 156

Prix indicatif : 11.43 €

PROTECTION Cuisinière CHARNIERE COUVERCLE

Position : 157

Prix indicatif : 2.63 €

RIVET Cuisinière Charnière Couvercle 4*8

Position : 158

Prix indicatif : 2.21 €

Protection Cuisinière COUVERCLE Blanc

Position : 159

Prix indicatif : 5.66 €

Interrupteur Cuisinière ALLUMAGE Blanc

Position : 160

Prix indicatif : 12.04 €

PROTECTION Cuisinière MANETTES

Position : 192

Prix indicatif : 18.01 €

RONDELLE Cuisinière

Position : 193

Prix indicatif : 7.8 €

PROTECTION Cuisinière

Position : 198

Prix indicatif : 12.6 €

RONDELLE Cuisinière SILICONE

Position : 240

Prix indicatif : 2.64 €

VIS Cuisinière 3.9*32

Position : 292

Prix indicatif : 3.68 €

CLIPS Cuisinière FIXATION TAQUE

Position : 385

Prix indicatif : 5.38 €

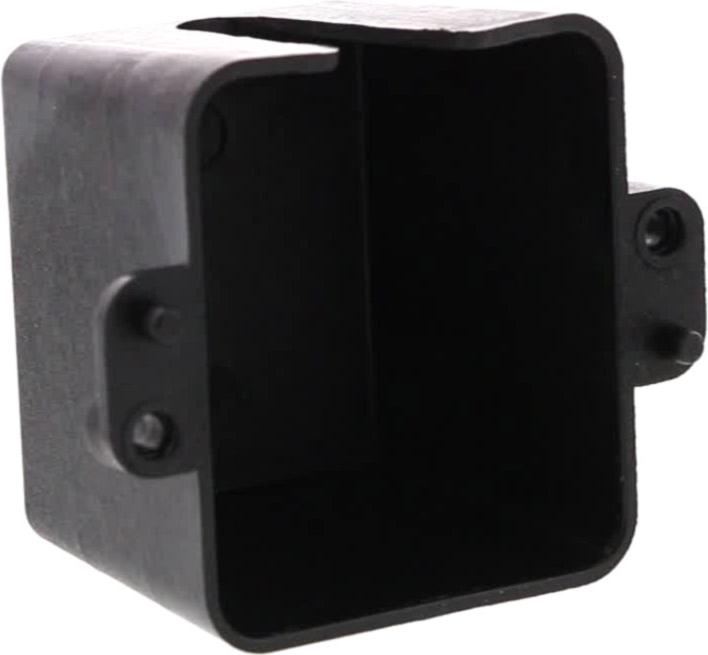

CACHE Cuisinière BORNIER

Position : 398

Prix indicatif : 9.29 €

CACHE Cuisinière CHARNIERE

Position : 414

Prix indicatif : 6.5 €
