Vue éclatée seche linge AYA ASL1661

Name: AYA ASL1661
Brand: AYA
SKU: ASL1661

Découvrez la vue éclatée complète seche linge AYA ASL1661, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge AYA ASL1661 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée AYA ASL1661 référence 22 pièces détachées, dont feutre sèche-linge avant, condensateur sèche-linge 9uf, platine sèche-linge, avec leur position sur le schéma constructeur.

Réparer son sèche-linge AYA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

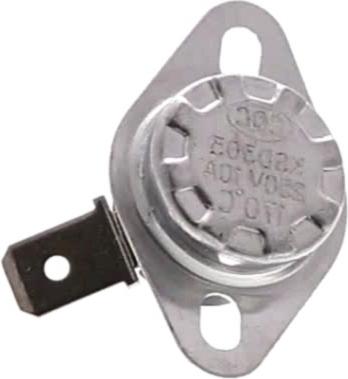

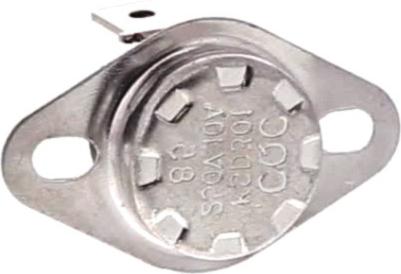

Sur cette vue : RESISTANCE Sèche-Linge (repère 80, 66.76 €) · THERMOSTAT Sèche-Linge 65° (remplacé par 85°) (repère 82, 21.75 €) · THERMOSTAT Sèche-Linge REARMABLE KSD303 150°C (remplacé par 170°C) (repère 89, 20.59 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

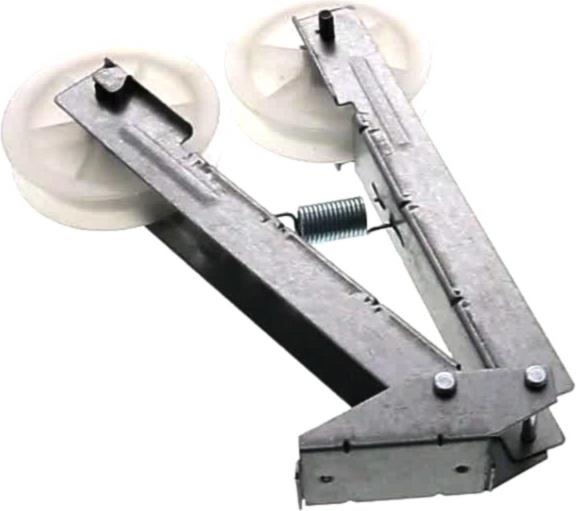

Sur cette vue : CONDENSATEUR Sèche-Linge 9uf (16.8 €) · COURROIE Sèche-Linge 1930H6 (repère 9, 26.46 €) · POULIE Sèche-Linge TENDEUR kit de 2 AVEC SUPPORT (repère 22, 39.66 €) · SUPPORT Sèche-Linge MOTEUR (repère 48, 20.26 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 0, 40.16 €) · PATIN Sèche-Linge (repère 60, 16.43 €) · ROULEMENT Sèche-Linge (repère 88, 18.91 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : SONDE Sèche-Linge SECHAGE (repère 65, 13 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FEUTRE Sèche-Linge AVANT (repère 0, 40.16 €) · CONDENSATEUR Sèche-Linge 9uf (16.8 €) · COURROIE Sèche-Linge 1930H6 (repère 9, 26.46 €) · POULIE Sèche-Linge TENDEUR kit de 2 AVEC SUPPORT (repère 22, 39.66 €) · PATIN Sèche-Linge (repère 60, 16.43 €) · THERMOSTAT Sèche-Linge 65° (remplacé par 85°) (repère 82, 21.75 €) · ROULEMENT Sèche-Linge (repère 88, 18.91 €) · THERMOSTAT Sèche-Linge REARMABLE KSD303 150°C (remplacé par 170°C) (repère 89, 20.59 €)
