Vue éclatée four AYA AFE70AW

Name: AYA AFE70AW
Brand: AYA
SKU: AFE70AW

Découvrez la vue éclatée complète four AYA AFE70AW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four AYA AFE70AW et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée AYA AFE70AW référence 16 pièces détachées, dont vis four fixation four"lot de 2", fixation cuisinière poignee, bornier four, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière AYA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

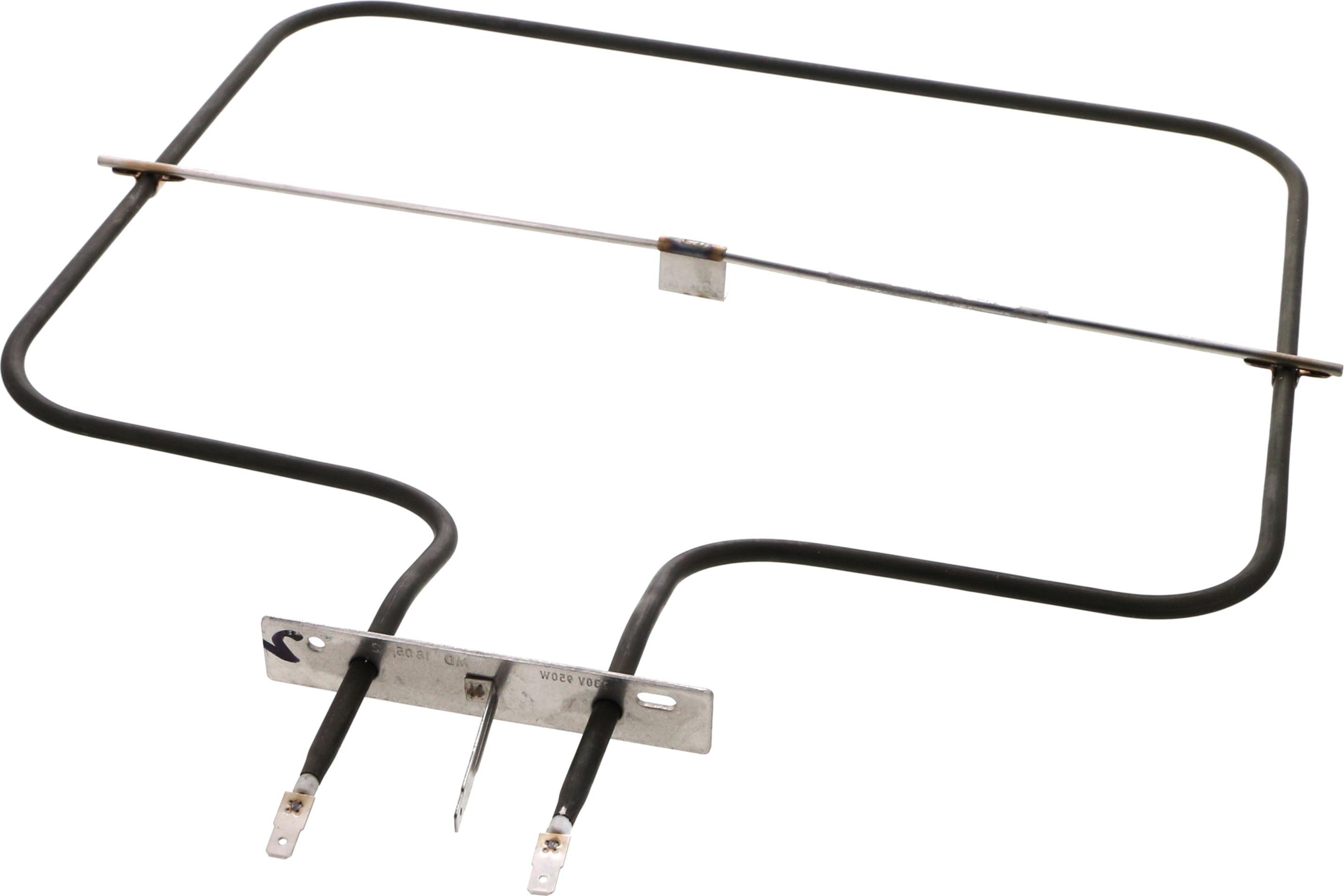

Sur cette vue : GRILLE Cuisinière FOUR 475*358 (repère 12, 90.39 €) · RESISTANCE Four SOLE (repère 53, 44.03 €) · RESISTANCE Four SUPERIEURE (repère 61, 65.08 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four SOLE (repère 53, 44.03 €) · RESISTANCE Four SUPERIEURE (repère 61, 65.08 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : THERMOSTAT Cuisinière (repère 15, 24.93 €) · THERMOSTAT Cuisinière SECURITE (repère 21, 20.48 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

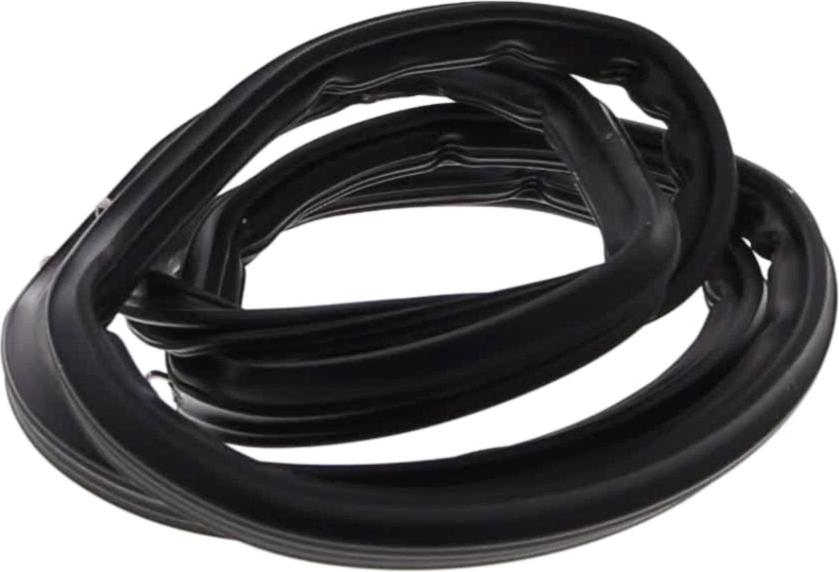

Sur cette vue : VITRE Four INTERIEURE 460*330 (repère 13, 81.01 €) · JOINT Four LATERAL CONTRE PORTE (repère 19, 43.65 €) · JOINT Cuisinière PORTE (repère 35, 33.31 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Cuisinière (repère 15, 24.93 €) · JOINT Four LATERAL CONTRE PORTE (repère 19, 43.65 €) · THERMOSTAT Cuisinière SECURITE (repère 21, 20.48 €) · JOINT Cuisinière PORTE (repère 35, 33.31 €)
