Vue éclatée plaque de cuisson SURFLINE SP22GV

Découvrez la vue éclatée complète plaque de cuisson SURFLINE SP22GV, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson SURFLINE SP22GV et éviter les pannes imprévues. 60 pièces référencées.

Cette vue éclatée SURFLINE SP22GV référence 60 pièces détachées, dont cablage plaque, notice plaque utilisation, voyant plaque chaleur residuelle, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson SURFLINE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.33 €) · TUYAU Plaque Alimentation BRULEUR RAPIDE (repère 58, 14.56 €) · TUYAU Plaque Alimentation BRULEUR Semi-rapide (repère 58, 14.99 €) · VIS Cuisinière SUPPORT INJECTEUR M3*8 (repère 86, 2.41 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : RAMPE Plaque Alimentation ROBINETS (repère 63, 27.1 €) · ROBINET Plaque Rapide (repère 66, 43.75 €) · ROBINET Plaque Semi-rapide (repère 66, 45.16 €) · Interrupteur Plaque ALLUMAGE 2G ROBINET COPRECI (repère 69, 25.54 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.5 €) · PATIN Plaque GRILLE EMAIL (repère 96, 2.86 €) · JOINT Plaque BOUGIE WOK (repère 98, 13.85 €) · BOUGIE Plaque ALLUMAGE ROBINET COPRECI FIL 600mm (repère 99, 12.86 €) · CLIPS Plaque BOUGIE/THERMOCOUPLE (repère 100, 2.17 €) · JOINT Plaque MANETTE/TAQUE (repère 167, 6.42 €) · JOINT Plaque MANETTE (repère 167, 6.13 €) · JOINT Plaque BRULEUR RAPIDE (repère 545, 12.26 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

CABLAGE Plaque
CABLAGE Plaque
Prix indicatif : 52.79 €
NOTICE Plaque UTILISATION
NOTICE Plaque UTILISATION
Prix indicatif : 9.05 €
VIS Cuisinière SUPPORT RESISTANCE Supérieur
VIS Cuisinière SUPPORT RESISTANCE Supérieur
Position : 4
Prix indicatif : 2.33 €

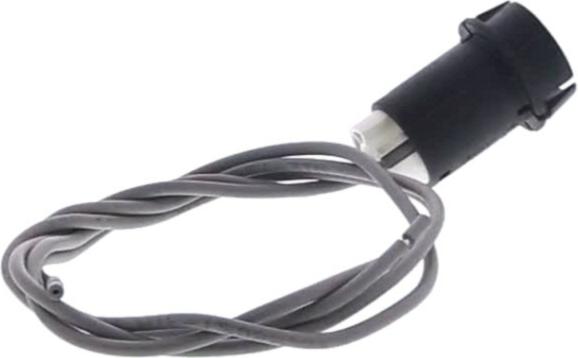

VOYANT Plaque CHALEUR RESIDUELLE AVEC CABLE
VOYANT Plaque CHALEUR RESIDUELLE AVEC CABLE
Position : 8
Prix indicatif : 20.11 €

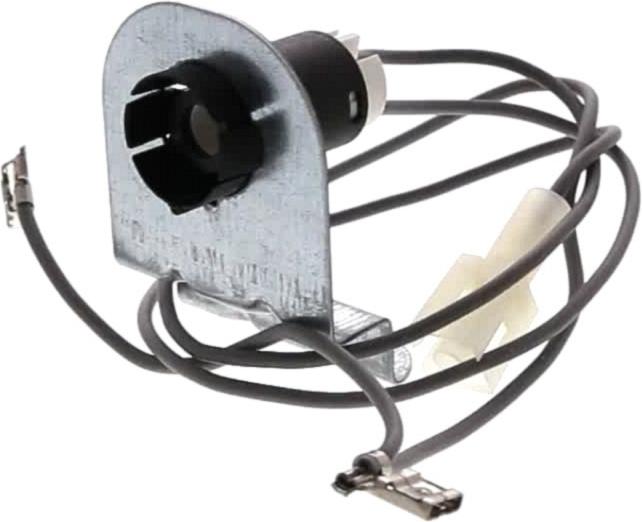

VOYANT Plaque CHALEUR RESIDUELLE
VOYANT Plaque CHALEUR RESIDUELLE
Position : 8
Prix indicatif : 25.69 €
SUPPORT Plaque VOYANT CHALEUR RESIDUELLE
SUPPORT Plaque VOYANT CHALEUR RESIDUELLE
Position : 22
Prix indicatif : 11.91 €
BORNIER Four Alimentation
BORNIER Four Alimentation
Position : 30
Prix indicatif : 22.9 €
CABLE Plaque Alimentation 3G1.5mm 1.5m
CABLE Plaque Alimentation 3G1.5mm 1.5m
Position : 31
Prix indicatif : 14.77 €
TUYAU Plaque Alimentation BRULEUR RAPIDE
TUYAU Plaque Alimentation BRULEUR RAPIDE
Position : 58
Prix indicatif : 14.56 €
TUYAU Plaque Alimentation BRULEUR Semi-rapide
TUYAU Plaque Alimentation BRULEUR Semi-rapide
Position : 58
Prix indicatif : 14.99 €

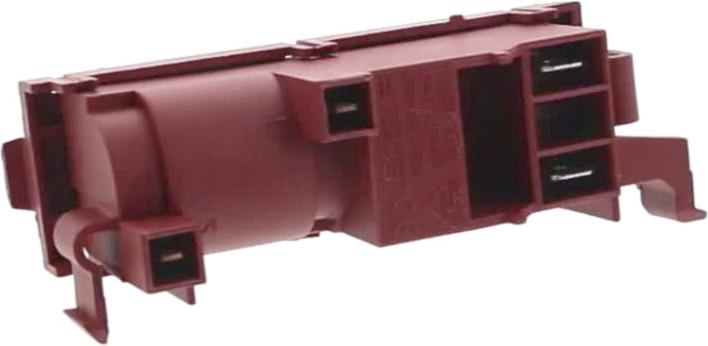

ALLUMEUR Plaque 507222220
ALLUMEUR Plaque 507222220
Position : 60
Prix indicatif : 26.07 €
RAMPE Plaque Alimentation ROBINETS
RAMPE Plaque Alimentation ROBINETS
Position : 63
Prix indicatif : 27.1 €
JOINT Cuisinière ARRIVEE GAZ
JOINT Cuisinière ARRIVEE GAZ
Position : 64
Prix indicatif : 2.5 €

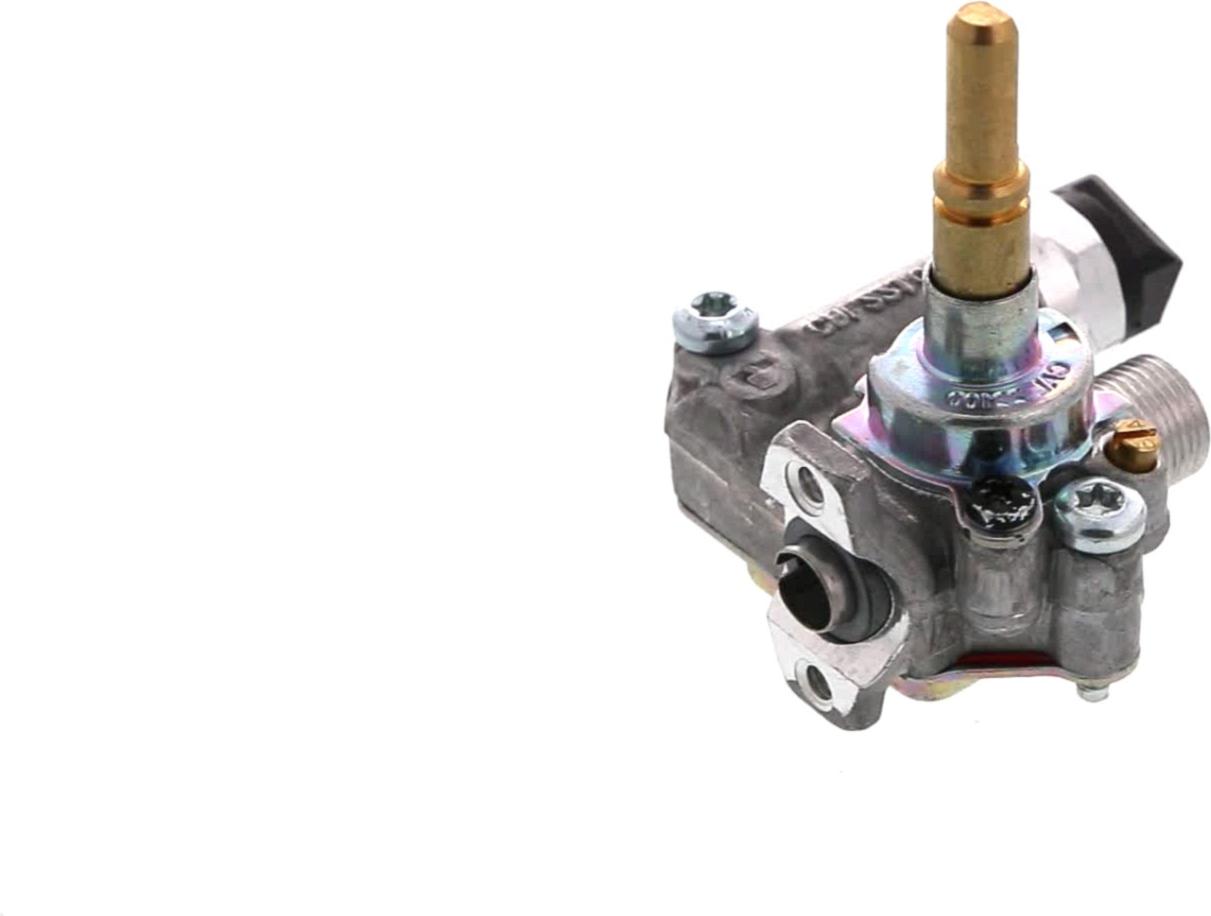

ROBINET Plaque Rapide
ROBINET Plaque Rapide
Position : 66
Prix indicatif : 43.75 €

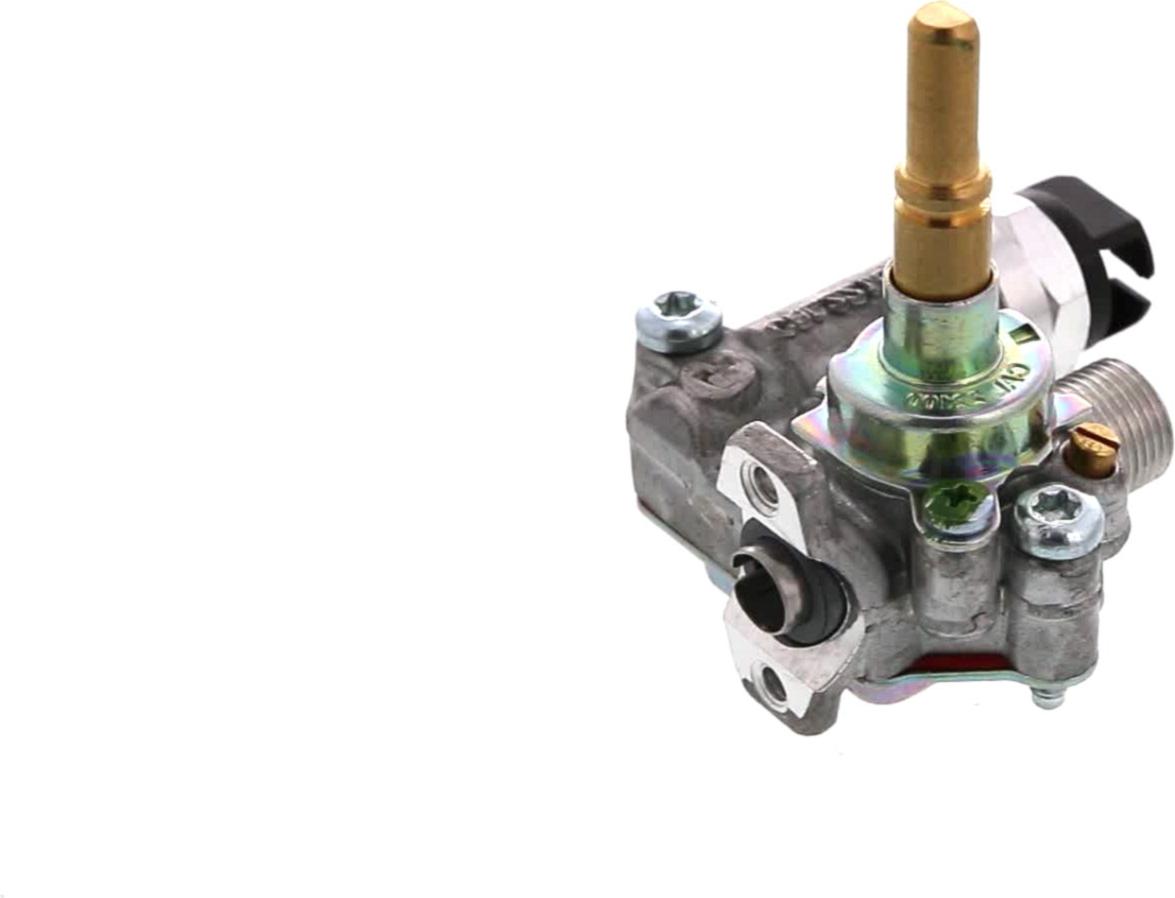

ROBINET Plaque Semi-rapide
ROBINET Plaque Semi-rapide
Position : 66
Prix indicatif : 45.16 €

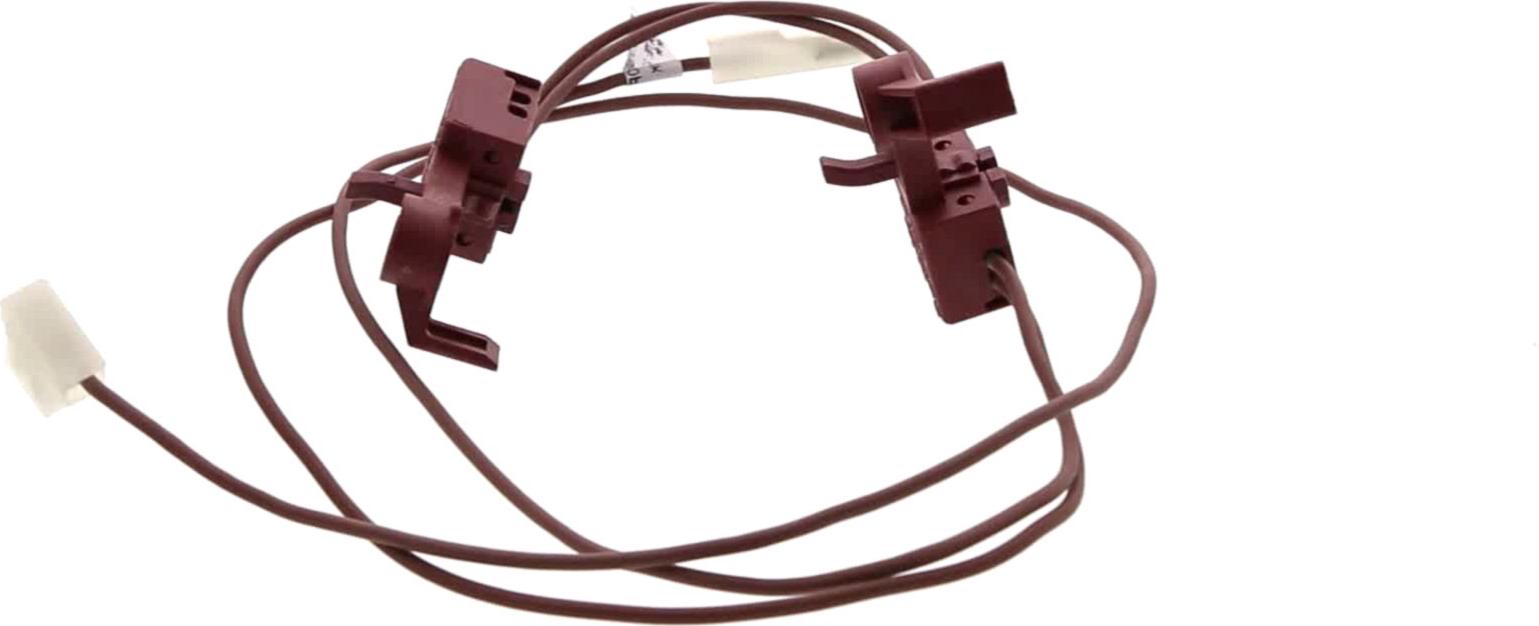

Interrupteur Plaque ALLUMAGE 2G ROBINET COPRECI
Interrupteur Plaque ALLUMAGE 2G ROBINET COPRECI
Position : 69
Prix indicatif : 25.54 €
VIS Cuisinière
VIS Cuisinière
Position : 71
Prix indicatif : 4.06 €

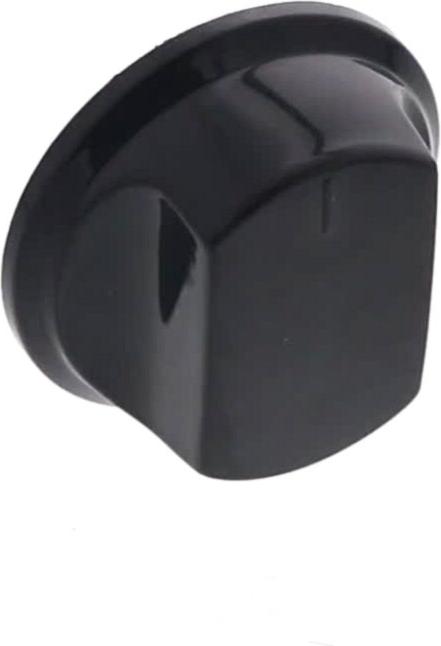

MANETTE Plaque noire ALFA-B 42*22 3h 6mm 11mm
MANETTE Plaque noire ALFA-B 42*22 3h 6mm 11mm
Position : 76
Prix indicatif : 9.49 €
VIS Cuisinière 4X6
VIS Cuisinière 4X6
Position : 80
Prix indicatif : 2.31 €
SUPPORT Plaque ROBINET COPRECI
SUPPORT Plaque ROBINET COPRECI
Position : 83
Prix indicatif : 12.5 €
VIS Cuisinière SUPPORT INJECTEUR M3*8
VIS Cuisinière SUPPORT INJECTEUR M3*8
Position : 86
Prix indicatif : 2.41 €
VIS Plaque M4*10
VIS Plaque M4*10
Position : 89
Prix indicatif : 2.29 €
MANETTE Plaque NOIRE ALFA-D 42*19 3h 6mm 11mm
MANETTE Plaque NOIRE ALFA-D 42*19 3h 6mm 11mm
Position : 90
Prix indicatif : 9.37 €
ECROU Plaque
ECROU Plaque
Position : 91
Prix indicatif : 2.77 €
CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm
CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm
Position : 92
Prix indicatif : 9.76 €
CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm
CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm
Position : 92
Prix indicatif : 8.65 €
TETE Cuisinière BRULEUR Rapide SABAF 90mm
TETE Cuisinière BRULEUR Rapide SABAF 90mm
Position : 93
Prix indicatif : 13.04 €
TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm
TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm
Position : 93
Prix indicatif : 13.43 €

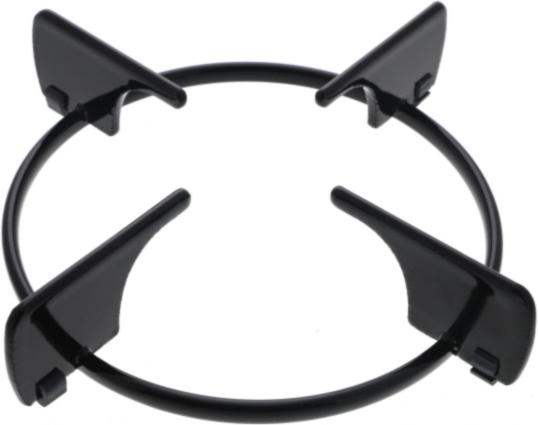

GRILLE Plaque 1 FEU
GRILLE Plaque 1 FEU
Position : 95
Prix indicatif : 33.11 €
PATIN Plaque GRILLE EMAIL
PATIN Plaque GRILLE EMAIL
Position : 96
Prix indicatif : 2.86 €
JOINT Plaque BOUGIE WOK
JOINT Plaque BOUGIE WOK
Position : 98
Prix indicatif : 13.85 €
BOUGIE Plaque ALLUMAGE ROBINET COPRECI FIL 600mm
BOUGIE Plaque ALLUMAGE ROBINET COPRECI FIL 600mm
Position : 99
Prix indicatif : 12.86 €
CLIPS Plaque BOUGIE/THERMOCOUPLE
CLIPS Plaque BOUGIE/THERMOCOUPLE
Position : 100
Prix indicatif : 2.17 €
THERMOCOUPLE Plaque 250mm
THERMOCOUPLE Plaque 250mm
Position : 101
Prix indicatif : 14.28 €
THERMOCOUPLE Plaque 520mm
THERMOCOUPLE Plaque 520mm
Position : 101
Prix indicatif : 22.8 €
ECROU Plaque THERMOCOUPLE
ECROU Plaque THERMOCOUPLE
Position : 103
Prix indicatif : 2.76 €
INJECTEUR 097 M6
INJECTEUR 097 M6
Position : 109
Prix indicatif : 5.93 €
INJECTEUR 115 M6
INJECTEUR 115 M6
Position : 109
Prix indicatif : 6.23 €
INJECTEUR 065 M6
INJECTEUR 065 M6
Position : 109
Prix indicatif : 5.75 €
INJECTEUR 085 M6
INJECTEUR 085 M6
Position : 109
Prix indicatif : 5.68 €
JOINT Plaque MANETTE/TAQUE
JOINT Plaque MANETTE/TAQUE
Position : 167
Prix indicatif : 6.42 €
JOINT Plaque MANETTE
JOINT Plaque MANETTE
Position : 167
Prix indicatif : 6.13 €
TOLE Plaque INFERIEURE
TOLE Plaque INFERIEURE
Position : 168
Prix indicatif : 41.28 €
RONDELLE Cuisinière ROBINET Interrupteur ALLUMAGE
RONDELLE Cuisinière ROBINET Interrupteur ALLUMAGE
Position : 181
Prix indicatif : 5.68 €

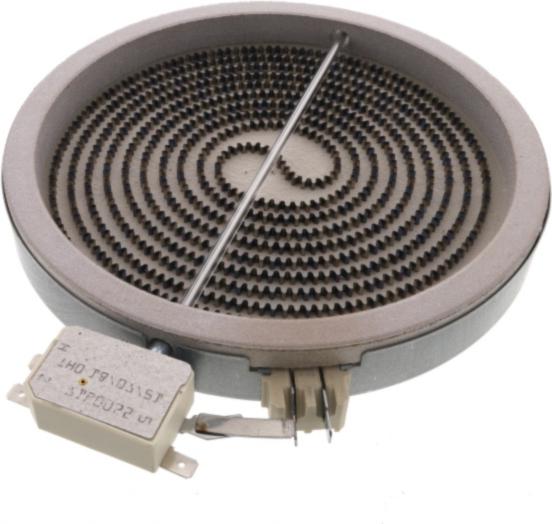

RESISTANCE Cuisinière Hilight 180mm 1800W EIKA 2002032812
RESISTANCE Cuisinière Hilight 180mm 1800W EIKA 2002032812
Position : 184
Prix indicatif : 96.13 €

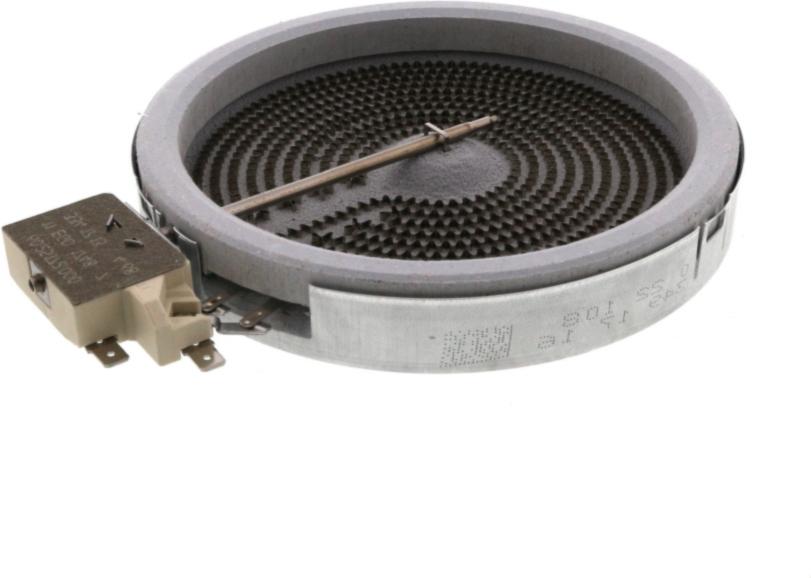

RESISTANCE Cuisinière Hilight 145/1200W 1652032812 EIKA
RESISTANCE Cuisinière Hilight 145/1200W 1652032812 EIKA
Position : 184
Prix indicatif : 58.81 €
COMMUTATEUR Cuisinière NRJ 50.57021.010 5057021010
COMMUTATEUR Cuisinière NRJ 50.57021.010 5057021010
Position : 188
Prix indicatif : 35.46 €
SUPPORT Cuisinière PLAQUE Hilight 145
SUPPORT Cuisinière PLAQUE Hilight 145
Position : 190
Prix indicatif : 11.84 €
SUPPORT Plaque PLAQUE remplace par KIT
SUPPORT Plaque PLAQUE remplace par KIT
Position : 222
Prix indicatif : 10.19 €
COUDE Plaque ARRIVEE GAZ M/F G1/2
COUDE Plaque ARRIVEE GAZ M/F G1/2
Position : 246
Prix indicatif : 13.17 €
TAQUE Plaque 2 VITRO + 2 GAZ
TAQUE Plaque 2 VITRO + 2 GAZ
Position : 249
Prix indicatif : 258.94 €
SUPPORT Plaque
SUPPORT Plaque
Position : 277
Prix indicatif : 19.9 €
SUPPORT Plaque
SUPPORT Plaque
Position : 322
Prix indicatif : 19.09 €
RONDELLE Plaque
RONDELLE Plaque
Position : 331
Prix indicatif : 2.5 €
VIS Cuisinière M4*22
VIS Cuisinière M4*22
Position : 365
Prix indicatif : 2.45 €
TOLE Plaque
TOLE Plaque
Position : 494
Prix indicatif : 36.46 €
JOINT Plaque BRULEUR RAPIDE
JOINT Plaque BRULEUR RAPIDE
Position : 545
Prix indicatif : 12.26 €
JOINT Plaque BRULEUR Semi-rapide
JOINT Plaque BRULEUR Semi-rapide
Position : 545
Prix indicatif : 12.45 €
SUPPORT Plaque Injecteur Rapide SABAF VIS M3
SUPPORT Plaque Injecteur Rapide SABAF VIS M3
Position : 619
Prix indicatif : 19.05 €
SUPPORT Plaque Injecteur Semi-rapide SABAF VIS M3
SUPPORT Plaque Injecteur Semi-rapide SABAF VIS M3
Position : 619
Prix indicatif : 15.95 €
