Vue éclatée minifour Esco MF115B

Name: Esco MF115B
Brand: Esco
SKU: MF115B

Découvrez la vue éclatée complète minifour Esco MF115B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre minifour. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre minifour Esco MF115B et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée Esco MF115B référence 28 pièces détachées, dont leche frite four 428*362, grille cuisinière four 417*309, meuble cuisinière, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière Esco : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

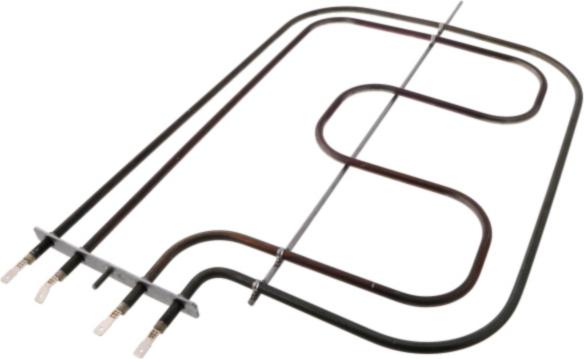

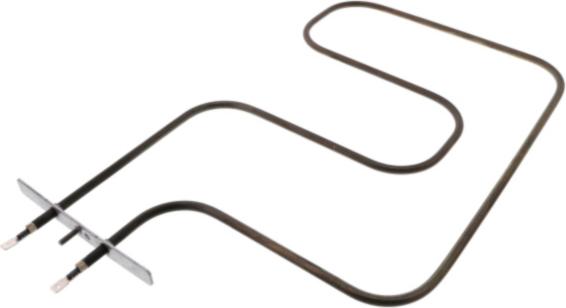

Sur cette vue : GRILLE Cuisinière FOUR 417*309 (repère 2, 22.91 €) · RESISTANCE Four Supérieur 800 + 1450W (repère 23, 34.21 €) · RESISTANCE INFERIEURE 800W (repère 24, 25.05 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four Supérieur 800 + 1450W (repère 23, 34.21 €) · RESISTANCE INFERIEURE 800W (repère 24, 25.05 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : THERMOSTAT Cuisinière FOUR 320°C EGO 55 17062 140 B1646B50 (repère 18, 36.62 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière Poignée LATERAL Gauche OU Droit (repère 9, 2.39 €) · RESSORT Cuisinière Charnière PORTE FOUR (repère 10, 5.68 €) · CHARNIERE Four Gauche + SUPPORT VITRE Latéral (repère 11, 17.79 €) · CHARNIERE Four Droit + SUPPORT VITRE Latéral (repère 12, 19.62 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière Poignée LATERAL Gauche OU Droit (repère 9, 2.39 €) · JOINT Four MOUFLE 3 COTES (repère 15, 19.76 €) · THERMOSTAT Cuisinière FOUR 320°C EGO 55 17062 140 B1646B50 (repère 18, 36.62 €)
