Vue éclatée réfrigérateur SINGER NEIGE-297-NF-WH NEIGE.297.NF.WH NEIGE297NFWH
Découvrez la vue éclatée complète réfrigérateur SINGER NEIGE-297-NF-WH NEIGE.297.NF.WH NEIGE297NFWH, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SINGER NEIGE-297-NF-WH NEIGE.297.NF.WH NEIGE297NFWH et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SINGER NEIGE-297-NF-WH NEIGE.297.NF.WH NEIGE297NFWH référence 90 pièces détachées, dont indicateur froid zone 0-4°c, notice froid utilisation, rondelle froid blanc epaisseur 0.7mm, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SINGER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

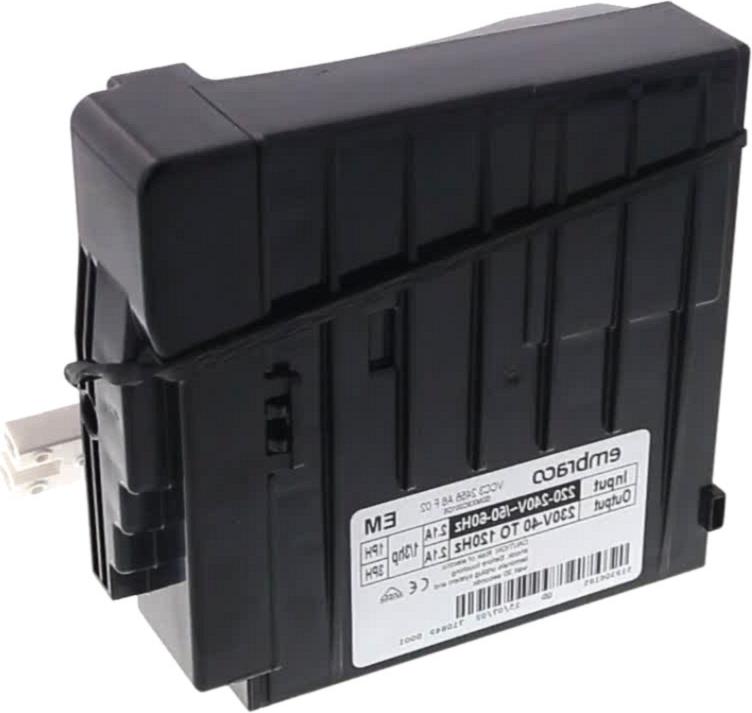

Sur cette vue : PLATINE Froid COMPRESSEUR VEMX9C/ INVERTER (repère 211, 167.01 €) · SUPPORT Froid COMPRESSEUR (repère 216, 38.34 €) · COMPRESSEUR Froid VEMX9C INVERTER (repère 217, 210.59 €) · BASE Froid SUPPORT COMPRESSEUR (repère 218, 28.48 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid EAU DEGIVRAGE 640 VBE1605 99604349 (repère 214, 16.49 €) · SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm (repère 433, 19.41 €) · SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm (repère 434, 22.3 €) · RESISTANCE Froid DEGIVRAGE 3661 188,5W (repère 533, 63.72 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW (repère 409, 18.02 €) · MOTEUR Froid Ventilation Congélateur BG2012 5531008052 SENS HORAIRE CW 220v (repère 413, 72.13 €) · CLAPET Froid +MOTEUR (repère 439, 62.55 €) · SUPPORT Froid MOTEUR Ventilation (repère 574, 9.23 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : AXE Froid CHARNIERE Supérieur GAUCHE (repère 2, 14.59 €) · CHARNIERE Froid Supérieur DROITE (repère 2, 20.01 €) · CACHE Froid Charnière SW (repère 88, 10.19 €) · DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc (repère 151, 5.23 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Froid FUSIBLE (repère 499, 23.57 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 575, 6.7 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
