Vue éclatée réfrigérateur ELECTROLUX ANB43395X 92558452100

Name: ELECTROLUX ANB43395X 92558452100
Brand: ELECTROLUX
SKU: ANB43395X 92558452100

Découvrez la vue éclatée complète réfrigérateur ELECTROLUX ANB43395X 92558452100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ELECTROLUX ANB43395X 92558452100 et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée ELECTROLUX ANB43395X 92558452100 référence 27 pièces détachées, dont relais froid démarrage+thermique, interrupteur froid, moteur froid ventilateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur ELECTROLUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid Démarrage+thermique (repère 9, 41.11 €) · THERMOSTAT Froid SECURITE (repère 609, 53.3 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

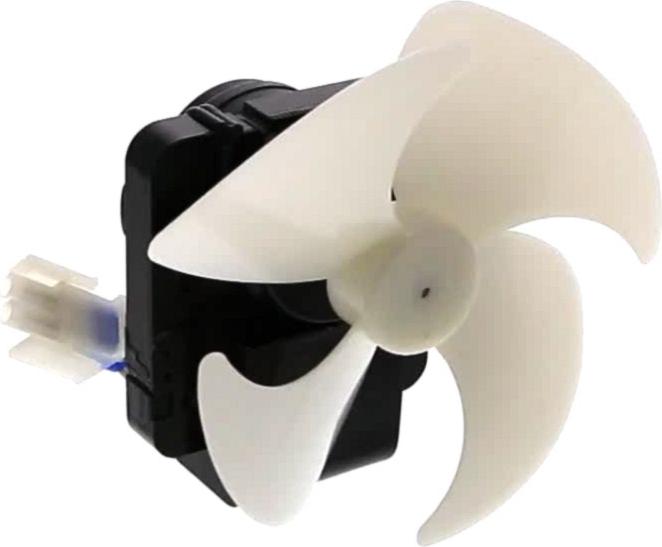

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 18, 95.72 €) · RESISTANCE Froid DEGIVRAGE (repère 42, 87.64 €) · BAC Froid DEGIVRAGE (repère 140, 19.86 €) · JOINT Froid AMORTISSEUR VENTILATEUR (repère 999, 7.39 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 18, 95.72 €) · JOINT Froid AMORTISSEUR VENTILATEUR (repère 999, 7.39 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid DISTRIBUTEUR (repère 315, 9.9 €) · JOINT Froid AMORTISSEUR VENTILATEUR (repère 999, 7.39 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid DISTRIBUTEUR (repère 315, 9.9 €) · THERMOSTAT Froid SECURITE (repère 609, 53.3 €) · JOINT Froid AMORTISSEUR VENTILATEUR (repère 999, 7.39 €)
