Vue éclatée lave linge ELECTROLUX EWF128410W 91452351600
Découvrez la vue éclatée complète lave linge ELECTROLUX EWF128410W 91452351600, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ELECTROLUX EWF128410W 91452351600 et éviter les pannes imprévues. 60 pièces référencées.
Cette vue éclatée ELECTROLUX EWF128410W 91452351600 référence 60 pièces détachées, dont charbon lave-linge moteur (lot de 2), moteur lave-linge, electrovanne lave-linge 2 voies, avec leur position sur le schéma constructeur.
Réparer son lave-linge ELECTROLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau

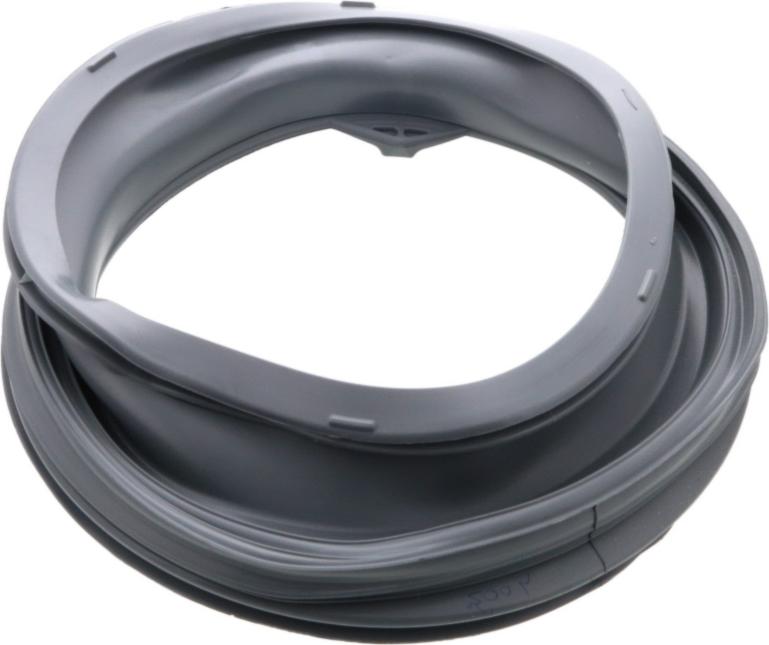

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : RACCORD Lave-Linge DURITE EV/BOITE PRODUIT (repère 106, 45.94 €) · DURITE Lave-Linge BOITE/CUVE (repère 110, 28.71 €) · JOINT Lave-Linge HUBLOT (repère 115, 73.95 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 125, 12.14 €).
N'essore plus

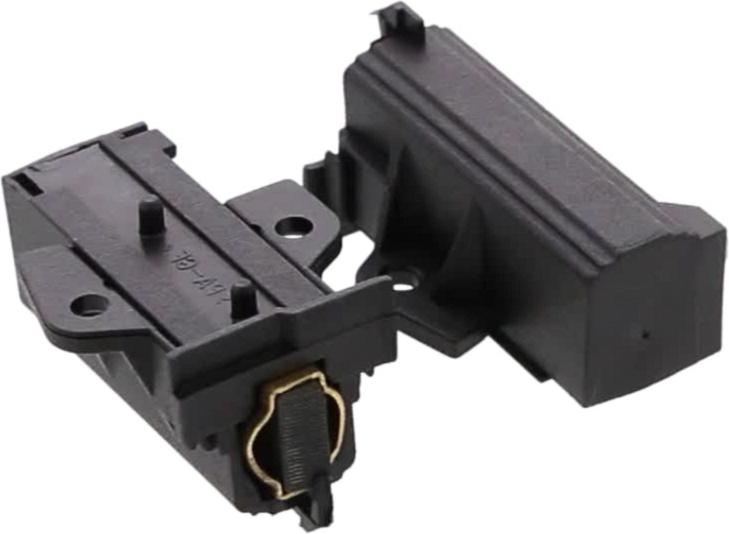

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CHARBON Lave-Linge MOTEUR (lot de 2) (repère 4, 17.57 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 11, 26.47 €) · COURROIE Lave-Linge 1184J6 (repère 253, 25.47 €).
Ne vidange plus

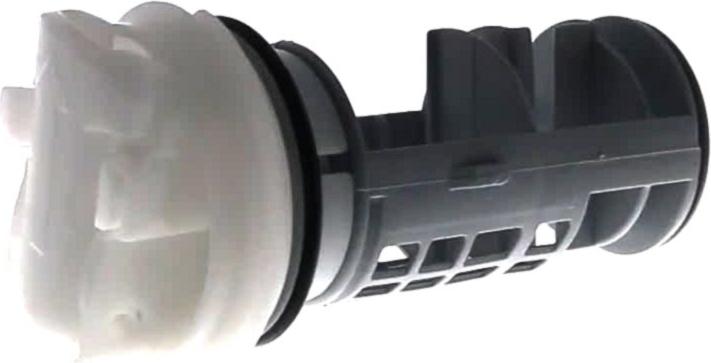

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE BPX2-75 30W (repère 6, 29.59 €) · TUYAU Lave-Linge VIDANGE (repère 112, 32.74 €) · BOUCHON Lave-Linge FILTRE (repère 120, 34.4 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 10.66 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : JOINT Lave-Linge AXE PALIER (repère 130, 20.19 €) · AMORTISSEUR Lave-Linge 80NM (repère 251, 26.52 €) · ROULEMENT Lave-Linge 6306ZZ BB1-0736DB/+ (repère 255, 19.13 €) · ROULEMENT Lave-Linge 6307ZZ (repère 255, 18.97 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 1950W (repère 10, 25.37 €) · RESSORT Lave-Linge RESISTANCE (repère 260, 7.83 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CHARBON Lave-Linge MOTEUR (lot de 2) (repère 4, 17.57 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 11, 26.47 €) · JOINT Lave-Linge HUBLOT (repère 115, 73.95 €) · BOUCHON Lave-Linge FILTRE (repère 120, 34.4 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 125, 12.14 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 125, 22.02 €) · JOINT Lave-Linge CORPS POMPE (repère 130, 10.66 €) · JOINT Lave-Linge EV/RACCORD TUYAU Alimentation (repère 130, 19.23 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
