Vue éclatée seche linge ELECTROLUX EDE561M 91626310200

Name: ELECTROLUX EDE561M 91626310200
Brand: ELECTROLUX
SKU: EDE561M 91626310200

Découvrez la vue éclatée complète seche linge ELECTROLUX EDE561M 91626310200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge ELECTROLUX EDE561M 91626310200 et éviter les pannes imprévues. 8 pièces référencées.

Cette vue éclatée ELECTROLUX EDE561M 91626310200 référence 8 pièces détachées, dont bornier sèche-linge, feutre sèche-linge tambour avant, condensateur 10uf 450v, avec leur position sur le schéma constructeur.

Réparer son sèche-linge ELECTROLUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

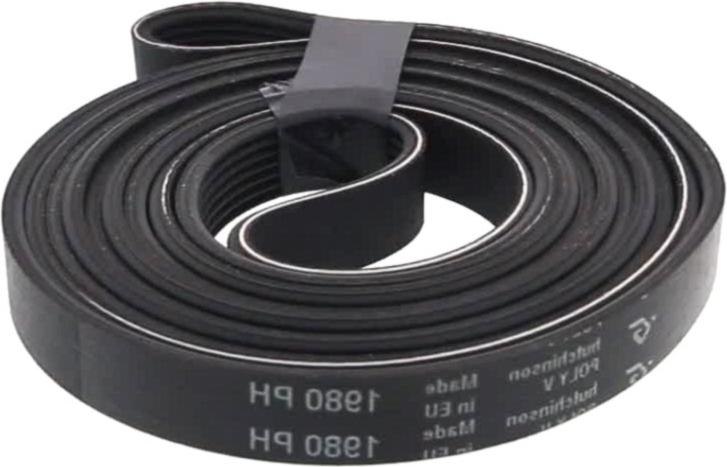

Sur cette vue : CONDENSATEUR 10uF 450V (repère 16, 15.4 €) · COURROIE Sèche-Linge 1980H6 (repère 17, 26.92 €) · RONDELLE Sèche-Linge GALET TENDEUR (repère 18, 7.09 €) · POULIE Sèche-Linge TENDEUR (repère 19, 18.79 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

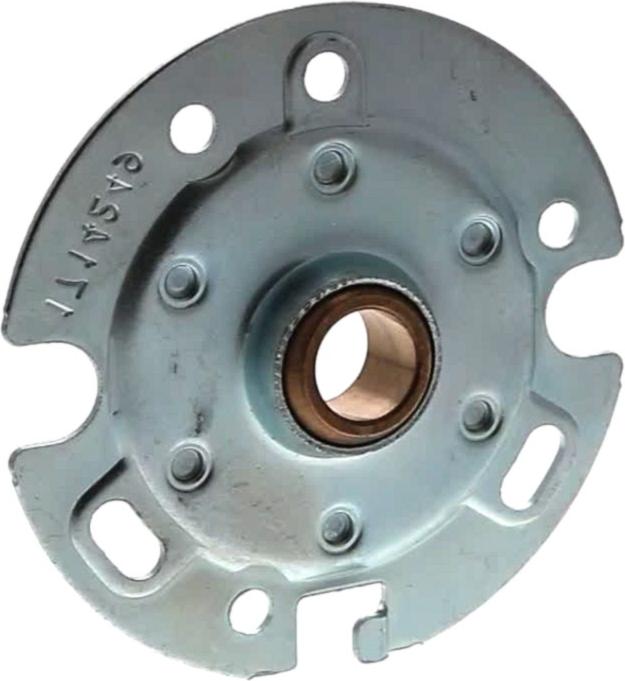

Sur cette vue : FEUTRE Sèche-Linge TAMBOUR AVANT (repère 15, 42.14 €) · RONDELLE Sèche-Linge GALET TENDEUR (repère 18, 7.09 €) · PALIER Sèche-Linge KIT (repère 999, 76.97 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FEUTRE Sèche-Linge TAMBOUR AVANT (repère 15, 42.14 €) · CONDENSATEUR 10uF 450V (repère 16, 15.4 €) · COURROIE Sèche-Linge 1980H6 (repère 17, 26.92 €) · RONDELLE Sèche-Linge GALET TENDEUR (repère 18, 7.09 €) · POULIE Sèche-Linge TENDEUR (repère 19, 18.79 €) · CLIPS Sèche-Linge POULIE TENDEUR (repère 21, 5.85 €) · PALIER Sèche-Linge KIT (repère 999, 76.97 €)
