Vue éclatée seche linge ELECTROLUX EDP2074PDW 91609692302
Découvrez la vue éclatée complète seche linge ELECTROLUX EDP2074PDW 91609692302, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge ELECTROLUX EDP2074PDW 91609692302 et éviter les pannes imprévues. 46 pièces référencées.

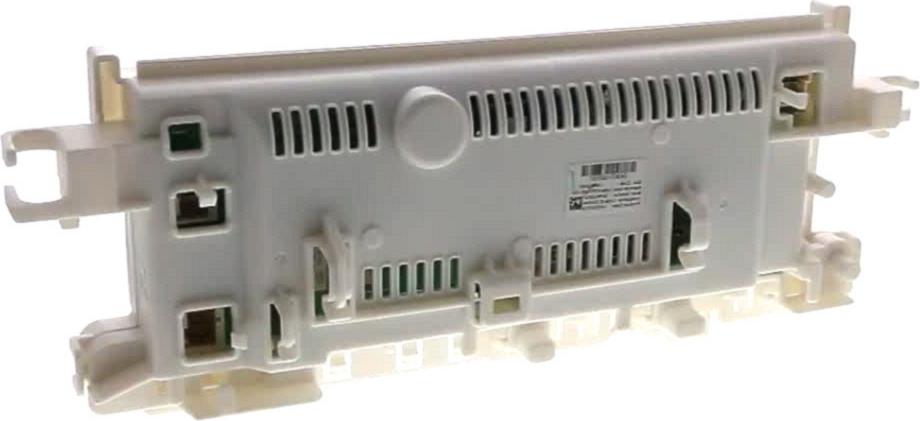

Cette vue éclatée ELECTROLUX EDP2074PDW 91609692302 référence 46 pièces détachées, dont pied sèche-linge, support sèche-linge sonde, panneau sèche-linge condenseur gche, avec leur position sur le schéma constructeur.
Réparer son sèche-linge ELECTROLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : RESISTANCE Sèche-Linge 1900+700w 230V (repère 510, 76.53 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : MOTEUR Sèche-Linge 230V DA107A40E00 7UF 400VL (repère 504, 119.05 €) · CONDENSATEUR Sèche-Linge 4uf (repère 511, 25.03 €) · CONDENSATEUR Sèche-Linge 7uF (repère 511, 27.02 €) · DOUILLE Sèche-Linge MOTEUR ARRIERE (repère 514, 7.64 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : PATIN Sèche-Linge AVANT (repère 532, 7.25 €) · JOINT Sèche-Linge FEUTRE ARRIERE (repère 603, 37.22 €) · FEUTRE Sèche-Linge AVANT (repère 604, 34.33 €) · RONDELLE Sèche-Linge GALET TENDEUR (repère 999, 7.42 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : SUPPORT Sèche-Linge SONDE (repère 161, 9.1 €) · PANNEAU Sèche-Linge CONDENSEUR GCHE (repère 171, 60.94 €) · CONDENSEUR Sèche-Linge (repère 415, 74.68 €) · JOINT Sèche-Linge CONDENSEUR AVANT (repère 430, 21.95 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Sèche-Linge PORTE (repère 406, 26.78 €) · JOINT Sèche-Linge CONDENSEUR AVANT (repère 430, 21.95 €) · CONDENSATEUR Sèche-Linge 4uf (repère 511, 25.03 €) · CONDENSATEUR Sèche-Linge 7uF (repère 511, 27.02 €) · PATIN Sèche-Linge AVANT (repère 532, 7.25 €) · POULIE Sèche-Linge TENDEUR (repère 563, 20.63 €) · COURROIE Sèche-Linge 1971PH7 (repère 602, 28.34 €) · JOINT Sèche-Linge FEUTRE ARRIERE (repère 603, 37.22 €)
