Vue éclatée four ELECTROLUX KOHFP46BX 94406831700
Découvrez la vue éclatée complète four ELECTROLUX KOHFP46BX 94406831700, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four ELECTROLUX KOHFP46BX 94406831700 et éviter les pannes imprévues. 25 pièces référencées.

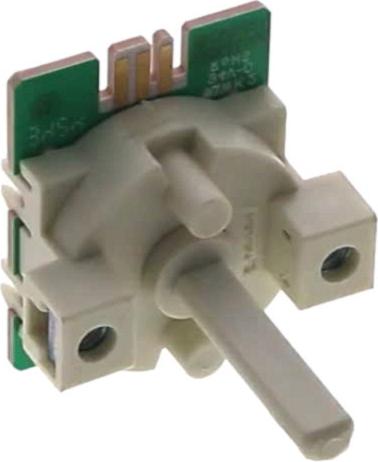

Cette vue éclatée ELECTROLUX KOHFP46BX 94406831700 référence 25 pièces détachées, dont butee cuisinière, commutateur four 10+0 *promo*, selecteur four temperature, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ELECTROLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière GAUCHE (repère 404, 41.67 €) · GRILLE Cuisinière DROITE (repère 404, 41.61 €) · CLIPS Four FIXATION GRILLE LATERALE (repère 406, 6.3 €) · GRILLE Four 424*357 (repère 430, 39.64 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four INFERIEURE (repère 500, 63.54 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : TURBINE Four VENTILATEUR (repère 512, 20.68 €) · THERMOSTAT Four SECU (repère 518, 33.67 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Four Extérieure (repère 300, 197.83 €) · VITRE Four INTERIEURE 490*401*4 (repère 310, 117.15 €) · VITRE Four INTERMEDIAIRE COTE EXTERIEURE (repère 310, 107.59 €) · ENTRETOISE Four VITRE/POIGNEE (repère 333, 5.89 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE FOUR (repère 416, 53.63 €) · THERMOSTAT Four SECU (repère 518, 33.67 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
