Vue éclatée four ELECTROLUX AOC97300X 94971305400
Découvrez la vue éclatée complète four ELECTROLUX AOC97300X 94971305400, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four ELECTROLUX AOC97300X 94971305400 et éviter les pannes imprévues. 40 pièces référencées.

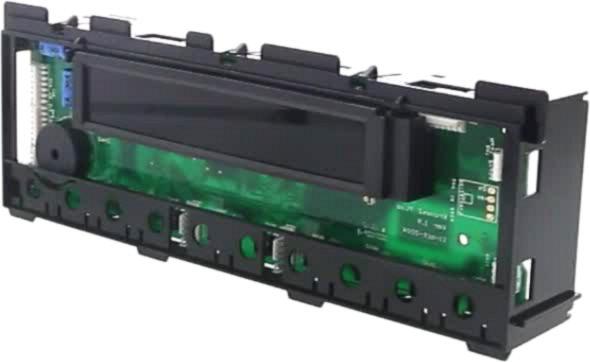

Cette vue éclatée ELECTROLUX AOC97300X 94971305400 référence 40 pièces détachées, dont programmateur four k2 pyro 37223, thermostat four securite nc 155°, thermostat four securite, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ELECTROLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

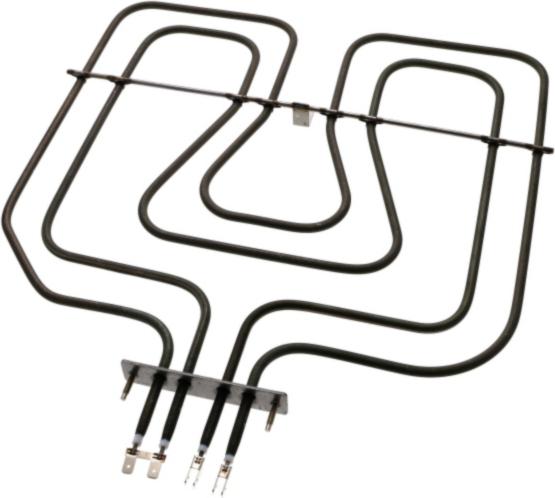

Sur cette vue : RESISTANCE Four C/T 2000w 397012803 7A29001700203306 (repère 10, 33.7 €) · RESISTANCE Cuisinière INFERIEURE 1000w (repère 10, 55.19 €) · RESISTANCE Four GRILL DOUBLE (repère 10, 99.71 €) · RESISTANCE Four 800 ohms (repère 10, 9.24 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four C/T 2000w 397012803 7A29001700203306 (repère 10, 33.7 €) · RESISTANCE Cuisinière INFERIEURE 1000w (repère 10, 55.19 €) · RESISTANCE Four GRILL DOUBLE (repère 10, 99.71 €) · RESISTANCE Four 800 ohms (repère 10, 9.24 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four SECURITE NC 155° (repère 3, 45.19 €) · THERMOSTAT Four SECURITE (repère 3, 36.58 €) · SONDE Four (repère 48, 59.54 €) · TURBINE Four VENTILATEUR (repère 159, 20.11 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four PORTE FOUR (repère 130, 62.62 €) · VITRE Four INTERMEDIAIRE 475*383 (repère 312, 102.13 €) · VITRE Four INTERIEURE 490*401*4 (repère 312, 119.94 €) · VITRE Four INTERMEDIAIRE COTE EXTERIEURE (repère 312, 87.91 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four SECURITE NC 155° (repère 3, 45.19 €) · THERMOSTAT Four SECURITE (repère 3, 36.58 €) · JOINT Four PORTE FOUR (repère 130, 62.62 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
