Vue éclatée lave linge INDESIT WDN865WF 01453

Name: INDESIT WDN865WF 01453
Brand: INDESIT
SKU: WDN865WF 01453

Découvrez la vue éclatée complète lave linge INDESIT WDN865WF 01453, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge INDESIT WDN865WF 01453 et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée INDESIT WDN865WF 01453 référence 28 pièces détachées, dont moteur lave-linge ventilation sechage, tuyau lave-linge vidange, courroie lave-linge 1321j5, avec leur position sur le schéma constructeur.

Réparer son lave-linge INDESIT : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

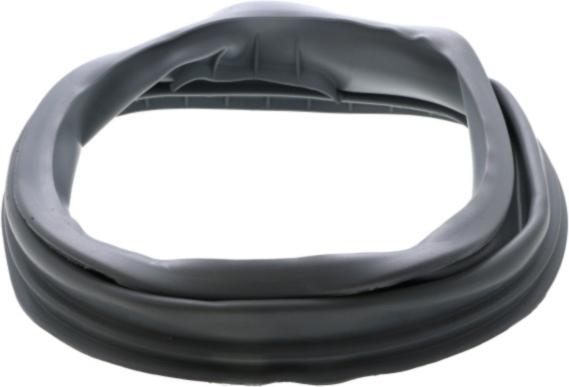

Sur cette vue : JOINT Lave-Linge FLASQUE (repère 9, 14.05 €) · DURITE Lave-Linge BAC PRODUIT/CUVE (repère 25, 13.44 €) · JOINT Lave-Linge HUBLOT SECHANT (repère 26, 55.22 €) · JOINT Lave-Linge PALIER (repère 40, 9.86 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

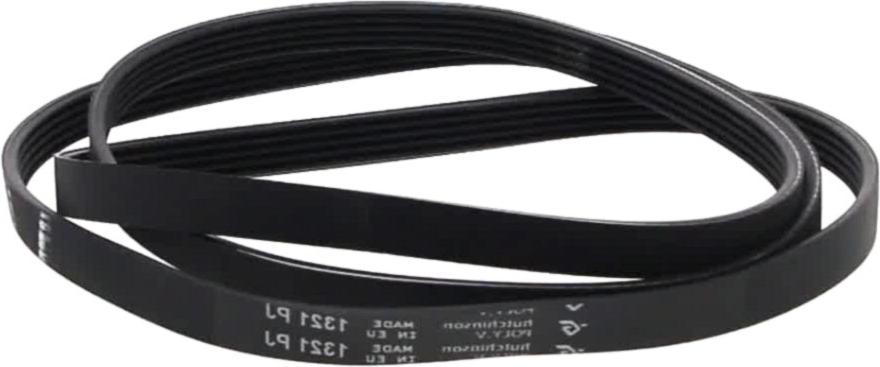

Sur cette vue : COURROIE Lave-Linge 1321J5 (repère 4, 16.12 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

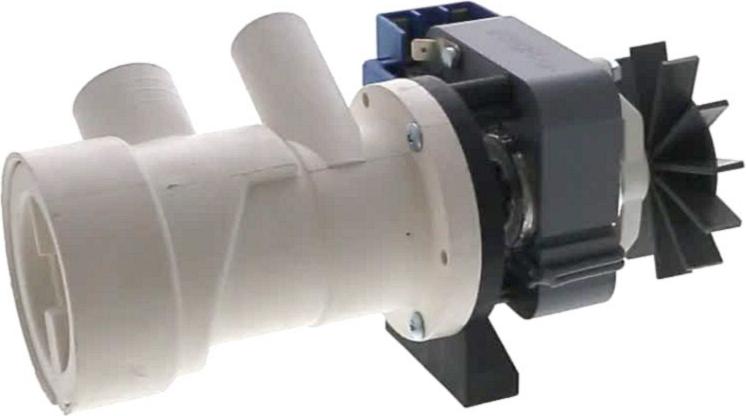

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 2, 14.28 €) · BOUCHON Lave-Linge Pompe de vidange COMPLET (repère 30) · Pompe de vidange Lave-Linge COD 44815 PLASET 90W (repère 31, 104.02 €) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 47, 5.43 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT MANETTE Programmateur (repère 5, 5.22 €) · PALIER Lave-Linge COMPLET (repère 8, 81.83 €) · JOINT Lave-Linge PALIER (repère 40, 9.86 €) · RESSORT Lave-Linge DISTRIBUTEUR BAC (repère 44, 11.56 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

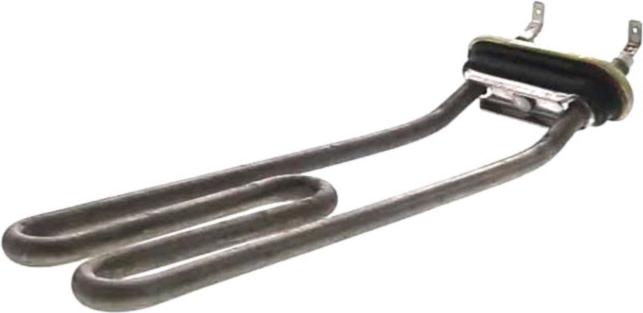

Sur cette vue : RESISTANCE (repère 6, 63.63 €) · THERMOSTAT Lave-Linge REGLABLE (repère 21, 41.15 €) · RESISTANCE Lave-Linge 2000W (repère 32, 36.33 €) · JOINT Lave-Linge THERMOSTAT (repère 41, 18.26 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Lave-Linge 1321J5 (repère 4, 16.12 €) · PALIER Lave-Linge COMPLET (repère 8, 81.83 €) · JOINT Lave-Linge FLASQUE (repère 9, 14.05 €) · THERMOSTAT Lave-Linge REGLABLE (repère 21, 41.15 €) · JOINT Lave-Linge HUBLOT SECHANT (repère 26, 55.22 €) · JOINT Lave-Linge PALIER (repère 40, 9.86 €) · JOINT Lave-Linge THERMOSTAT (repère 41, 18.26 €) · FILTRE Lave-Linge TUYAU ARRIVEE EAU (repère 47, 5.43 €)
