Vue éclatée seche linge INDESIT SG511X

Name: INDESIT SG511X
Brand: INDESIT
SKU: SG511X

Découvrez la vue éclatée complète seche linge INDESIT SG511X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge INDESIT SG511X et éviter les pannes imprévues. 25 pièces référencées.

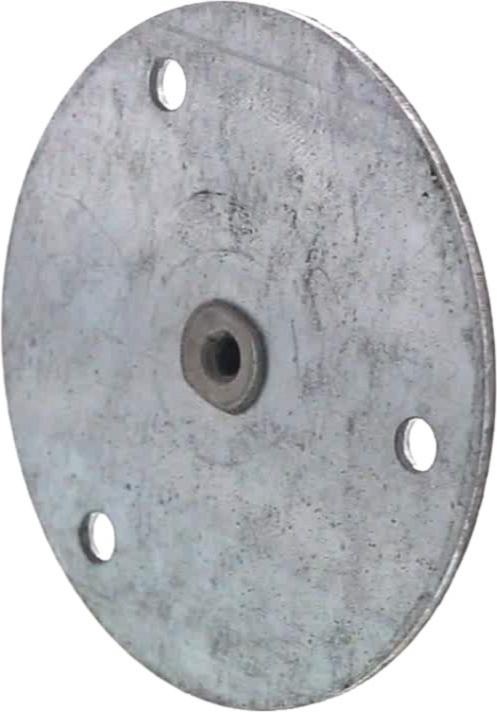

Cette vue éclatée INDESIT SG511X référence 25 pièces détachées, dont axe sèche-linge tambour, tambour sèche-linge, courroie sèche-linge 1885h6el 1885h8el, avec leur position sur le schéma constructeur.

Réparer son sèche-linge INDESIT : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

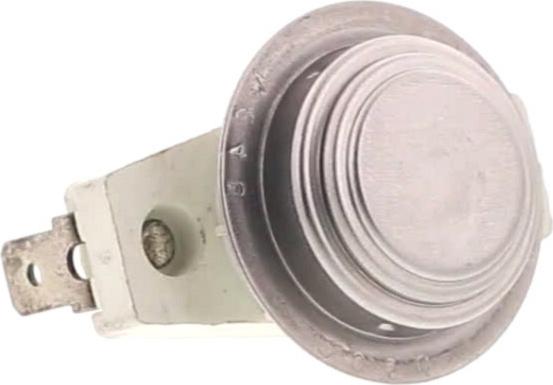

Sur cette vue : Thermostat Sèche-Linge 45°C (repère 21, 24.11 €) · FUSIBLE Sèche-Linge Thermostat 128°C 2COSSES (repère 22, 27.52 €) · Thermostat Sèche-Linge SECURITE (repère 22, 30.14 €) · RESISTANCE Sèche-Linge + Thermostat épuisé (repère 24).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : COURROIE Sèche-Linge 1885H6EL 1885H8EL (repère 2, 31.41 €) · CONDENSATEUR Sèche-Linge ANTIPARASITE (repère 25).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : PATIN Sèche-Linge PLASTIQUE (repère 4) · FEUTRE Sèche-Linge AVANT (repère 6, 27.5 €) · FEUTRE Sèche-Linge ARRIERE (repère 15, 19.95 €) · JOINT Sèche-Linge SUPPORT FEUTRE (repère 16, 18.72 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : TUYAU Sèche-Linge EVACUATION (repère 99, 42.55 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Sèche-Linge 1885H6EL 1885H8EL (repère 2, 31.41 €) · PATIN Sèche-Linge PLASTIQUE (repère 4) · FEUTRE Sèche-Linge AVANT (repère 6, 27.5 €) · FEUTRE Sèche-Linge ARRIERE (repère 15, 19.95 €) · JOINT Sèche-Linge SUPPORT FEUTRE (repère 16, 18.72 €) · KIT Sèche-Linge FEUTRE ARRIERE + ROULEMENT (repère 17) · Thermostat Sèche-Linge 45°C (repère 21, 24.11 €) · FUSIBLE Sèche-Linge Thermostat 128°C 2COSSES (repère 22, 27.52 €)
