Réparer son réfrigérateur et congélateur MAYTAG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

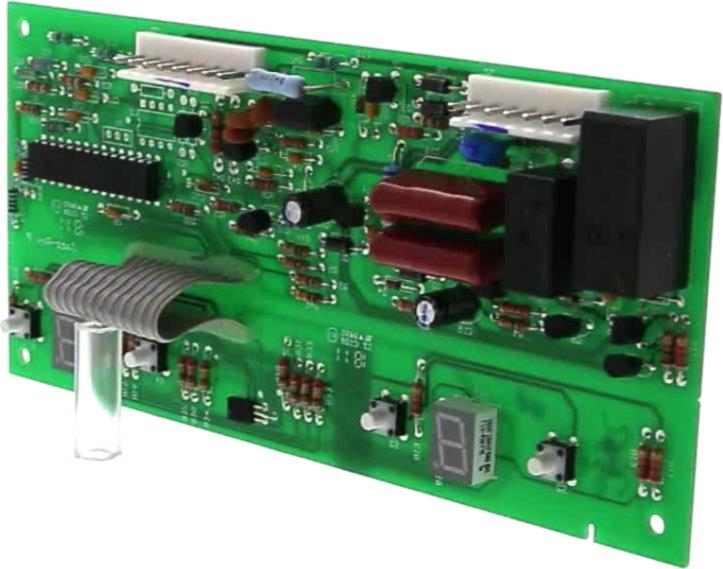

Sur cette vue : MODULE Froid Thermostat AV12-- (repère 5, 229.8 €) · COMPRESSEUR Froid R134A (repère 8, 565.06 €) · COMPRESSEUR Froid (repère 8, 744.44 €) · RELAIS Froid Démarrage+thermique 3ARR65U7M1A8 12946002 12946003 (repère 10, 75.02 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

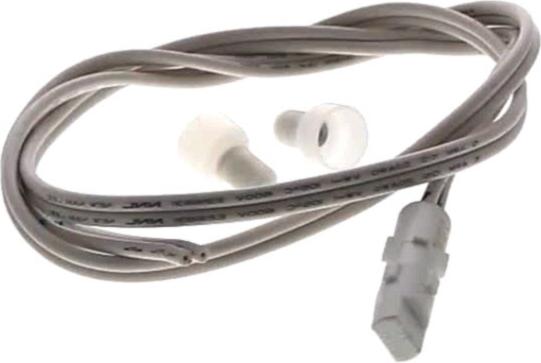

Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 15, 131.03 €) · RESISTANCE Froid DEGIVRAGE (repère 15) · MOTEUR Froid VENTILATEUR Evaporateur (repère 18, 200.96 €) · SONDE Froid DEGIVRAGE SERIE n°10 **DETSOCKAGE** (repère 22, 21.46 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENT COMP (repère 3, 151.28 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 18, 200.96 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid SUPERIEURE (repère 5, 104.17 €) · BUTEE Froid PORTE (repère 8, 19.38 €) · CHARNIERE Froid (repère 8, 92.63 €) · AXE Froid CHARNIERE (repère 9, 19.04 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

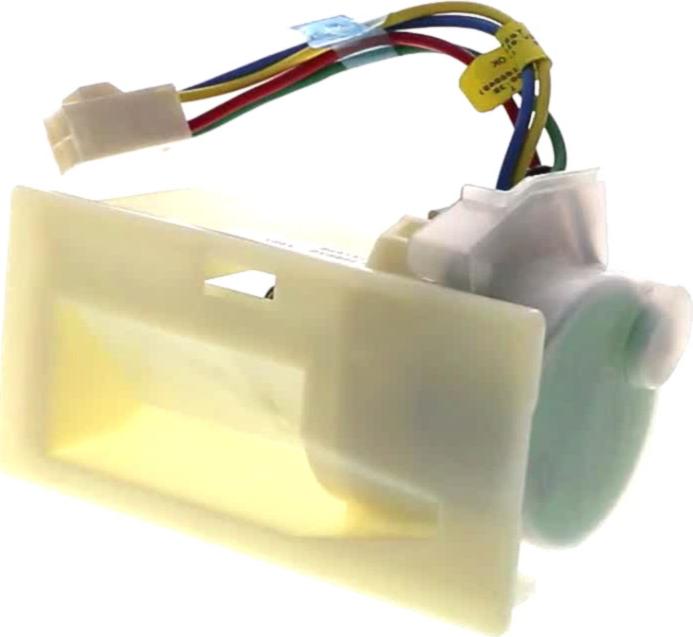

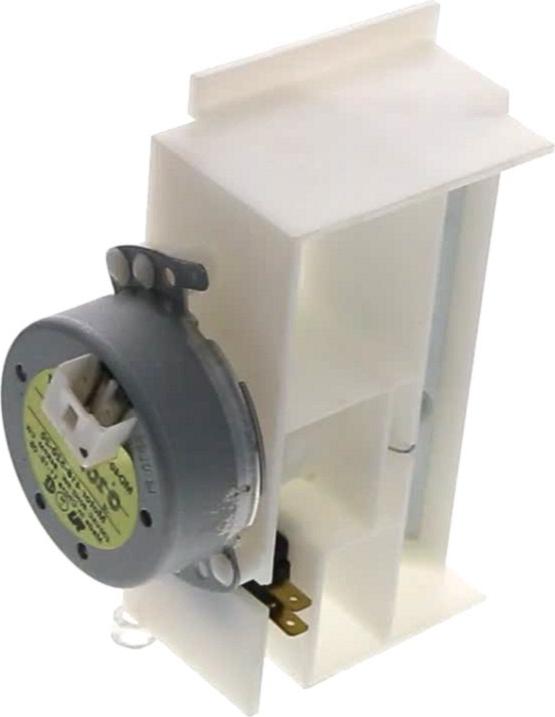

MODULE Froid Thermostat AV12-- (repère 5, 229.8 €) · CONDENSATEUR Froid (repère 11, 129.05 €) · CLAPET Froid MOTORISE THERMOSTAT (repère 13) · VOLET Froid THERMOSTATIQUE (repère 13, 188.73 €) · CONDENSATEUR Froid ANTIPARASITE 06HBFG4 = epuisé (repère 21) · Thermostat Froid DEGIVRAGE (repère 32, 68.02 €) · Thermostat Froid DEGIVRAGE (repère 32, 144963032.14 €)
