Vue éclatée cuisinière BELLING BEL COOKCENTRE 110EI BLK 444444104

Name: BELLING BEL COOKCENTRE 110EI BLK 444444104
Brand: BELLING
SKU: BEL COOKCENTRE 110EI BLK 444444104

Découvrez la vue éclatée complète cuisinière BELLING BEL COOKCENTRE 110EI BLK 444444104, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BELLING BEL COOKCENTRE 110EI BLK 444444104 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée BELLING BEL COOKCENTRE 110EI BLK 444444104 référence 21 pièces détachées, dont bornier cuisinière, verrou cuisinière porte, plaque cuisinière fond, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BELLING : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

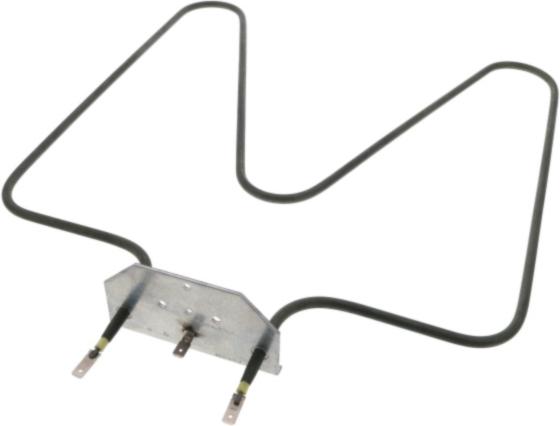

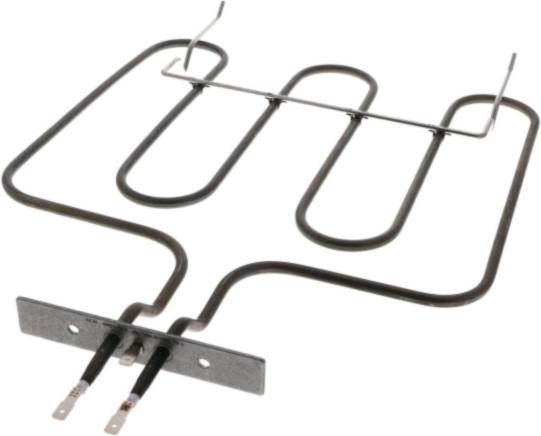

Sur cette vue : RESISTANCE Cuisinière 1700W 58711 (repère 287, 33.65 €) · RESISTANCE Cuisinière INFERIEURE (repère 293, 28.71 €) · RESISTANCE Cuisinière CIRCULAIRE 2000W B17171 D195MM Intérieure D180MM (repère 294, 38.21 €) · RESISTANCE Cuisinière CIRCULAIRE PETIT FOUR (repère 294, 33.65 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : VERROU Cuisinière PORTE (repère 147, 9.67 €) · CHARNIERE Cuisinière PORTE GD FOUR (repère 455, 14.78 €) · CHARNIERE Cuisinière PORTE PETIT FOUR (repère 455, 20.52 €) · CHARNIERE Cuisinière PETIT FOUR (repère 459, 12.8 €).
