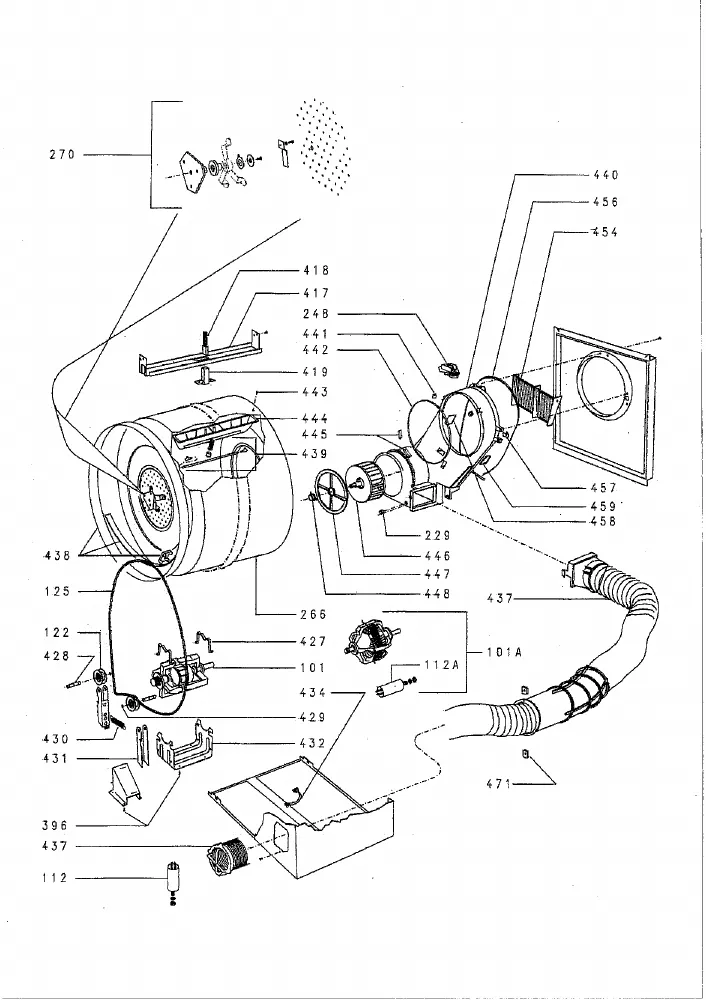

Vue éclatée seche linge LADEN S316 851904629100

Name: LADEN S316 851904629100
Brand: LADEN
SKU: S316 851904629100

Découvrez la vue éclatée complète seche linge LADEN S316 851904629100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge LADEN S316 851904629100 et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée LADEN S316 851904629100 référence 27 pièces détachées, dont charniere sèche-linge hublot, support sèche-linge charnière hublot, poignee sèche-linge porte, avec leur position sur le schéma constructeur.

Réparer son sèche-linge LADEN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge 2500W (repère 4510, 53.86 €) · Thermostat Sèche-Linge 143°C (repère 5570, 35.2 €) · JOINT Sèche-Linge THERMOSTAT (repère 5570, 9.62 €) · Thermostat Sèche-Linge NC60 SUR GAINE (repère 5620, 19.72 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : COURROIE Sèche-Linge 1956J6 **remplacé par 1956J3** (repère 2710, 26.2 €) · POULIE Sèche-Linge TENDEUR (repère 2730, 14.6 €) · MOTEUR Sèche-Linge (repère 4010, 232.03 €) · CONDENSATEUR 8uF 450V (repère 4200, 12 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : PALIER Sèche-Linge (repère 2100) · PATIN Sèche-Linge GRAND MODELE (repère 2110) · PATIN Sèche-Linge COURT (repère 2110, 14.23 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : Thermostat Sèche-Linge NC60 SUR GAINE (repère 5620, 19.72 €) · FILTRE Sèche-Linge PELUCHES (repère 7610).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Sèche-Linge HUBLOT (repère 1910) · PALIER Sèche-Linge (repère 2100) · PATIN Sèche-Linge GRAND MODELE (repère 2110) · PATIN Sèche-Linge COURT (repère 2110, 14.23 €) · COURROIE Sèche-Linge 1956J6 **remplacé par 1956J3** (repère 2710, 26.2 €) · POULIE Sèche-Linge TENDEUR (repère 2730, 14.6 €) · CONDENSATEUR 8uF 450V (repère 4200, 12 €) · CONDENSATEUR Sèche-Linge 6,3uF (repère 4200, 17.4 €)
