Vue éclatée seche linge BELLAVITA SL7CEBMC 929405

Name: BELLAVITA SL7CEBMC 929405
Brand: BELLAVITA
SKU: SL7CEBMC 929405

Découvrez la vue éclatée complète seche linge BELLAVITA SL7CEBMC 929405, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge BELLAVITA SL7CEBMC 929405 et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée BELLAVITA SL7CEBMC 929405 référence 24 pièces détachées, dont resistance sèche-linge 1800+700, courroie sèche-linge 330h5, turbine sèche-linge d110mm h43mm, avec leur position sur le schéma constructeur.

Réparer son sèche-linge BELLAVITA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge 1800+700 (repère 2, 98.47 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

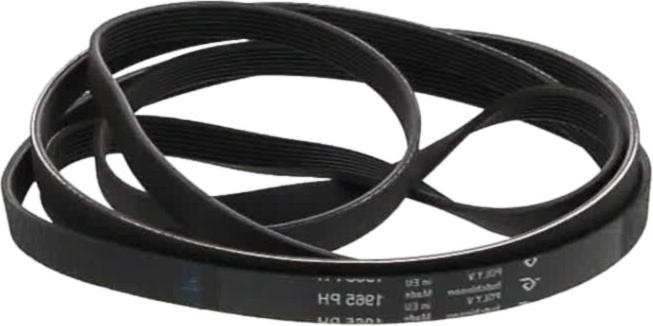

Sur cette vue : COURROIE Sèche-Linge 330H5 (repère 3, 18.65 €) · MOTEUR Sèche-Linge POULIE COURROIE (repère 6, 160.13 €) · CONDENSATEUR Sèche-Linge 7.5uF (repère 9, 15.81 €) · COURROIE Sèche-Linge 7PH1965 1965H7 (repère 23, 31.75 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

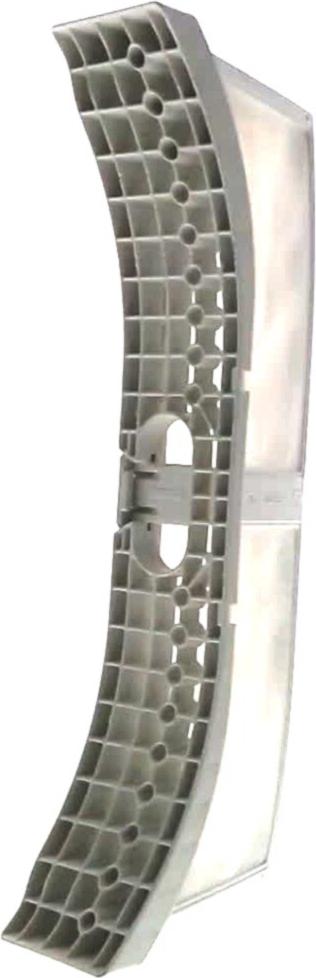

Sur cette vue : FILTRE Sèche-Linge PELUCHES (repère 10, 42.01 €) · SONDE Sèche-Linge SECU CONDENSEUR (repère 13, 9.07 €) · CONDENSEUR Sèche-Linge (repère 19, 89.51 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

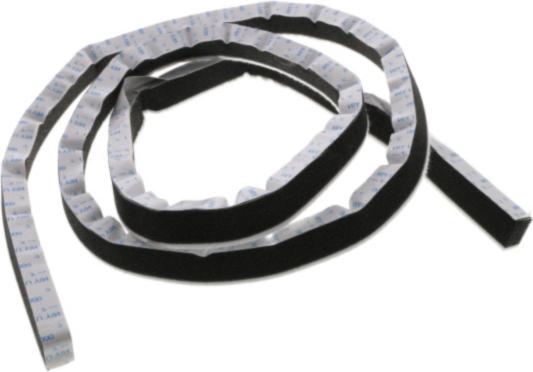

COURROIE Sèche-Linge 330H5 (repère 3, 18.65 €) · JOINT Sèche-Linge RECYCLEUR 15800MM (repère 5, 36.2 €) · MOTEUR Sèche-Linge POULIE COURROIE (repère 6, 160.13 €) · CONDENSATEUR Sèche-Linge 7.5uF (repère 9, 15.81 €) · FILTRE Sèche-Linge PELUCHES (repère 10, 42.01 €) · JOINT Sèche-Linge PORTE (repère 13, 141788013.74 €) · COURROIE Sèche-Linge 7PH1965 1965H7 (repère 23, 31.75 €)
