Vue éclatée lave linge FRANCIA F1162

Name: FRANCIA F1162
Brand: FRANCIA
SKU: F1162

Découvrez la vue éclatée complète lave linge FRANCIA F1162, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FRANCIA F1162 et éviter les pannes imprévues. 86 pièces référencées.

Cette vue éclatée FRANCIA F1162 référence 86 pièces détachées, dont kit lave-linge bridage, visserie lave-linge (planche 1), axe lave-linge de bouton, avec leur position sur le schéma constructeur.

Réparer son lave-linge FRANCIA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge DE SELECTEUR (repère 115, 15.28 €) · JOINT Lave-Linge DE PALIER (repère 305, 5.45 €) · MANCHETTE Lave-Linge (repère 311, 38.5 €) · RESSORT Lave-Linge FIXATION MANCHETTE (repère 312, 20.51 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1163J5 (repère 408, 25.36 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 314, 17.45 €) · FILTRE Lave-Linge DE VIDANGE (repère 317, 20.07 €) · POMPE Lave-Linge VIDANGE (repère 320, 36.2 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge BOITE (repère 137, 13.94 €) · AMORTISSEUR Lave-Linge (repère 221, 25.22 €) · JOINT Lave-Linge DE PALIER (repère 305, 5.45 €) · RESSORT Lave-Linge SUSPENSION (repère 307, 32.47 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge DE SELECTEUR (repère 115, 15.28 €) · AMORTISSEUR Lave-Linge (repère 221, 25.22 €) · JOINT Lave-Linge DE PALIER (repère 305, 5.45 €) · FILTRE Lave-Linge DE VIDANGE (repère 317, 20.07 €) · JOINT Lave-Linge (repère 319, 7.95 €) · SUPPORT Lave-Linge PATIN (repère 324, 43.38 €) · PATIN Lave-Linge DE FROTTEMENT (repère 325, 40.81 €) · JOINT Lave-Linge ARRIVEE D'EAU (repère 351, 8.81 €)

Guides utiles

Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée

Assistant réparation Assistant IA

Liste des pièces détachées

KIT Lave-Linge BRIDAGE

Prix indicatif : 51.49 €

VISSERIE Lave-Linge (planche 1)

Position : 100

Prix indicatif : 23.66 €

AXE Lave-Linge DE BOUTON

Position : 101

Prix indicatif : 18.58 €

BOUTON Lave-Linge SELECTEUR

Position : 103

Prix indicatif : 18.72 €

BOUTON Lave-Linge DE COMMANDE

Position : 104

Prix indicatif : 13.89 €

BANDEAU Lave-Linge

Position : 106

Prix indicatif : 55.18 €

CABLAGE Lave-Linge

Position : 107

Prix indicatif : 66.48 €

CAME Lave-Linge DE DISTRIBUTION

Position : 111

Prix indicatif : 20.67 €

JOINT Lave-Linge DE SELECTEUR

Position : 115

Prix indicatif : 15.28 €

TOUCHE Lave-Linge COMMANDE

Position : 117

Prix indicatif : 27.05 €

AXE Lave-Linge DE PORTE

Position : 119

Prix indicatif : 7.27 €

COUVERCLE Lave-Linge

Position : 120

Prix indicatif : 56.15 €

SIPHON Lave-Linge ADDITIF

Position : 122

Prix indicatif : 10.53 €

BOITE Lave-Linge A PRODUIT

Position : 123

Prix indicatif : 50.37 €

CADRE Lave-Linge SOUS COUVERCLE

Position : 125

Prix indicatif : 75.12 €

SECURITE Lave-Linge PORTE

Position : 126

Prix indicatif : 55.44 €

DESSUS Lave-Linge D'HABILLAGE

Position : 127

Prix indicatif : 53.2 €

CABLAGE Lave-Linge PORTE

Position : 128

Prix indicatif : 32.02 €

RESSORT Lave-Linge BOITE

Position : 137

Prix indicatif : 13.94 €

AXE Lave-Linge DE BOUTON

Position : 143

Prix indicatif : 14.11 €

TOUCHE Lave-Linge DEPART

Position : 147

Prix indicatif : 41.06 €

PLATINE Lave-Linge COMMANDE

Position : 164

Prix indicatif : 150.28 €

ENTRAINEUR Lave-Linge

Position : 165

Prix indicatif : 59.73 €

VISSERIE Lave-Linge (planche 2)

Position : 200

Prix indicatif : 21.04 €

MEUBLE Lave-Linge

Position : 201

Prix indicatif : 93.17 €

PROF Lave-Linge FIX PANNEAU Latéral

Position : 202

Prix indicatif : 13.69 €

BOUCHE Lave-Linge TROU

Position : 203

Prix indicatif : 9.6 €

SUPPORT Lave-Linge TUYAU

Position : 204

Prix indicatif : 1.31 €

PANNEAU Lave-Linge DROIT

Position : 206

Prix indicatif : 51.8 €

BRIDE Lave-Linge DE FIXATION

Position : 207

Prix indicatif : 2.57 €

BRIDE Lave-Linge DE FIXATION

Position : 208

Prix indicatif : 2.71 €

BLOC Lave-Linge SECTEUR

Position : 210

Prix indicatif : 70.69 €

COUVERCLE Lave-Linge Electrovanne

Position : 212

Prix indicatif : 16.73 €

ROULETTE Lave-Linge ARRIERE

Position : 213

Prix indicatif : 12.28 €

PIED Lave-Linge

Position : 214

Prix indicatif : 8.12 €

AMORTISSEUR Lave-Linge

Position : 221

Prix indicatif : 25.22 €

ENS. Lave-Linge BLOCAGE TUYAU

Position : 222

Prix indicatif : 10.9 €

GOULOTTE Lave-Linge PASSE FIL

Position : 223

Prix indicatif : 6.51 €

PANNEAU Lave-Linge GAUCHE

Position : 224

Prix indicatif : 45.84 €

PLINTHE Lave-Linge

Position : 225

Prix indicatif : 42.01 €

VISSERIE Lave-Linge (PLANCHE 3)

Position : 300

Prix indicatif : 28.35 €

CUVE Lave-Linge PARTIE Supérieur

Position : 301

Prix indicatif : 199.56 €

CUVE Lave-Linge PARTIE Inférieur

Position : 302

Prix indicatif : 142.87 €

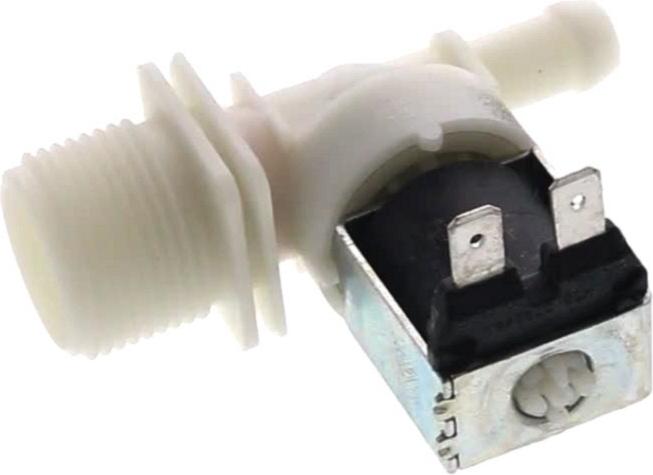

ELECTROVANNE Lave-Linge

Position : 303

Prix indicatif : 24.63 €

TUYAU Lave-Linge D'ALIMENTATION

Position : 304

Prix indicatif : 30.2 €

JOINT Lave-Linge DE PALIER

Position : 305

Prix indicatif : 5.45 €

TUYAU Lave-Linge ELECTRO/DISTRI

Position : 306

Prix indicatif : 20.62 €

RESSORT Lave-Linge SUSPENSION

Position : 307

Prix indicatif : 32.47 €

FOURRURE Lave-Linge DE RESSORT

Position : 308

Prix indicatif : 1.88 €

DISTRIBUTEUR Lave-Linge EAU

Position : 309

Prix indicatif : 20.41 €

RESSORT Lave-Linge FIx. DISTRIB.

Position : 310

Prix indicatif : 10.89 €

MANCHETTE Lave-Linge

Position : 311

Prix indicatif : 38.5 €

RESSORT Lave-Linge FIXATION MANCHETTE

Position : 312

Prix indicatif : 20.51 €

PRESSOSTAT Lave-Linge 1 NIVEAU

Position : 313

Prix indicatif : 53.56 €

TUYAU Lave-Linge VIDANGE

Position : 314

Prix indicatif : 17.45 €

SUPPORT Lave-Linge TUYAU

Position : 315

Prix indicatif : 3.71 €

TUYAU Lave-Linge PRESSOSTAT

Position : 316

Prix indicatif : 12.28 €

FILTRE Lave-Linge DE VIDANGE

Position : 317

Prix indicatif : 20.07 €

CHAMBRE Lave-Linge COMPRESSION

Position : 318

Prix indicatif : 22.41 €

JOINT Lave-Linge

Position : 319

Prix indicatif : 7.95 €

POMPE Lave-Linge VIDANGE

Position : 320

Prix indicatif : 36.2 €

THERMOPLONGEUR Lave-Linge

Position : 322

Prix indicatif : 35.94 €

FIX Lave-Linge THERMOPLONGEUR

Position : 323

Prix indicatif : 14.17 €

SUPPORT Lave-Linge PATIN

Position : 324

Prix indicatif : 43.38 €

PATIN Lave-Linge DE FROTTEMENT

Position : 325

Prix indicatif : 40.81 €

JOINT Lave-Linge ARRIVEE D'EAU

Position : 351

Prix indicatif : 8.81 €

COLLIER Lave-Linge FIXATION

Position : 352

Prix indicatif : 6.26 €

COLLIER Lave-Linge FIXATION

Position : 353

Prix indicatif : 9.22 €

VISSERIE Lave-Linge

Position : 400

Prix indicatif : 24.73 €

TAMBOUR Lave-Linge

Position : 401

Prix indicatif : 155.05 €

Batteur Lave-Linge TAMBOUR

Position : 402

Prix indicatif : 25.82 €

JOINT Lave-Linge DE PALIER

Position : 403

Prix indicatif : 32.03 €

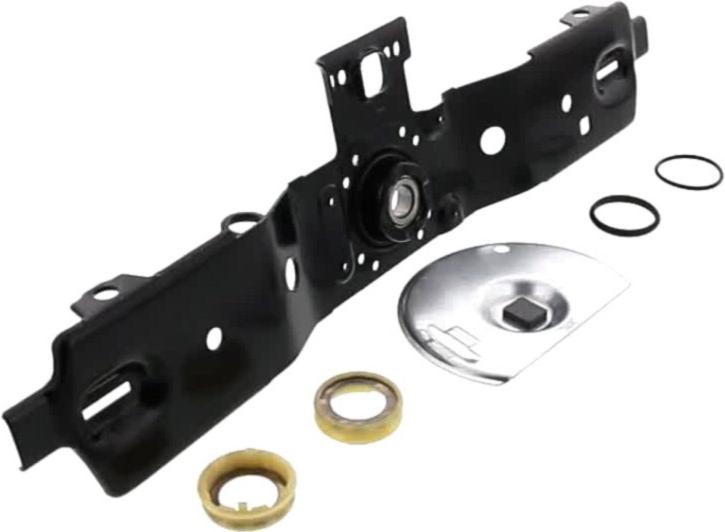

PALIER LL+TRAVERSE Gauche ou Droit

Position : 404

Prix indicatif : 41.88 €

POULIE Lave-Linge TAMBOUR

Position : 405

Prix indicatif : 57.1 €

VIS Lave-Linge POULIE

Position : 406

Prix indicatif : 31.47 €

VIS Lave-Linge POULIE

Position : 407

Prix indicatif : 22.64 €

COURROIE Lave-Linge 1163J5

Position : 408

Prix indicatif : 25.36 €

RAIDISSEUR Lave-Linge

Position : 409

Prix indicatif : 22.71 €

SUPPORT Lave-Linge MOTEUR

Position : 410

Prix indicatif : 29.57 €

MOTEUR Lave-Linge

Position : 411

Prix indicatif : 184.64 €

COLLIER Lave-Linge FIX. MOTEUR

Position : 412

Prix indicatif : 9.1 €

BOITIER Lave-Linge CONNEXIONS

Position : 414

Prix indicatif : 8.75 €

EMBOUT Lave-Linge TORX T40

Position : 444

Prix indicatif : 35.16 €

EMBOUT Lave-Linge - TORX T30

Position : 444

Prix indicatif : 17.55 €

EMBOUT Lave-Linge

Position : 444

Prix indicatif : 28.8 €

EMBOUT Lave-Linge TEMPORTORX 10

Position : 444

Prix indicatif : 21.95 €
