Vue éclatée minifour FRANCIA MF240B

Name: FRANCIA MF240B
Brand: FRANCIA
SKU: MF240B

Découvrez la vue éclatée complète minifour FRANCIA MF240B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre minifour. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre minifour FRANCIA MF240B et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée FRANCIA MF240B référence 24 pièces détachées, dont leche frite four 428*362, grille cuisinière four 417*309, meuble cuisinière, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière FRANCIA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière FOUR 417*309 (repère 2, 25.79 €) · Résistance Four Inférieur OU Supérieur 800W 1081120003 (repère 23, 37.62 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four Inférieur OU Supérieur 800W 1081120003 (repère 23, 37.62 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

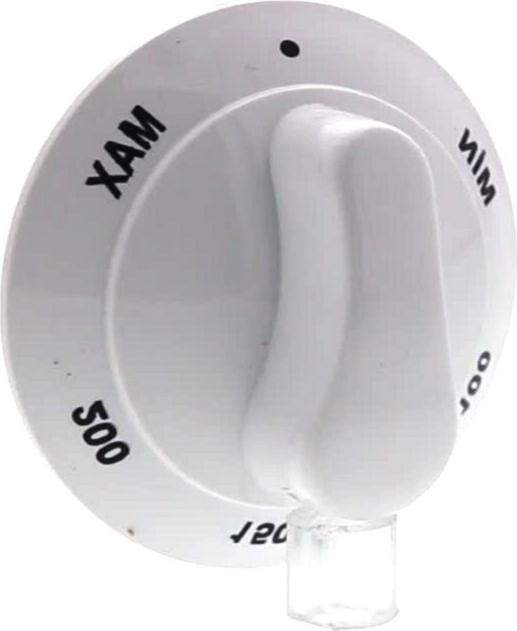

Sur cette vue : MANETTE Four THERMOSTAT Blanc 48*24 6h 6mm 14mm (repère 16, 6.71 €) · THERMOSTAT Four REGLABLE (repère 18, 36.25 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière Poignée LATERAL Gauche OU Droit (repère 9, 2.32 €) · RESSORT Cuisinière Charnière PORTE FOUR (repère 10, 5.74 €) · VITRE Cuisinière FOUR Extérieure (repère 14, 39.28 €) · JOINT Four MOUFLE 3 COTES (repère 15, 21.39 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière Poignée LATERAL Gauche OU Droit (repère 9, 2.32 €) · JOINT Four MOUFLE 3 COTES (repère 15, 21.39 €) · MANETTE Four THERMOSTAT Blanc 48*24 6h 6mm 14mm (repère 16, 6.71 €) · THERMOSTAT Four REGLABLE (repère 18, 36.25 €)
