Vue éclatée lave linge KING D HOME KDLL5800M+

Name: KING D HOME KDLL5800M+
Brand: KING D HOME
SKU: KDLL5800M+

Découvrez la vue éclatée complète lave linge KING D HOME KDLL5800M+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge KING D HOME KDLL5800M+ et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée KING D HOME KDLL5800M+ référence 24 pièces détachées, dont durite lave-linge cuve/pompe, plinthe lave-linge inférieur, condensateur lave-linge antiparasite, avec leur position sur le schéma constructeur.

Réparer son lave-linge KING D HOME : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

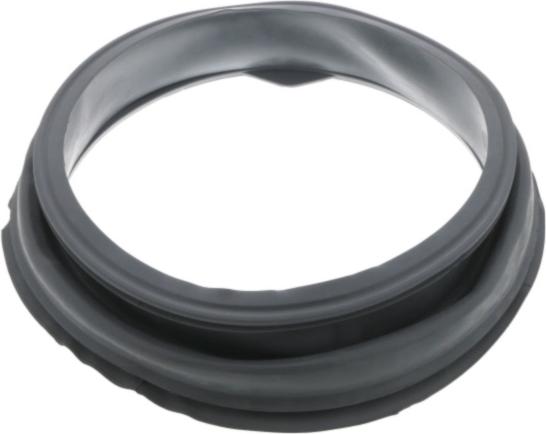

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 27, 35.77 €) · JOINT Lave-Linge HUBLOT (repère 21, 67.88 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 22, 14.98 €) · JOINT Lave-Linge CUVE (repère 31, 54.81 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 10, 25.53 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 27, 35.77 €) · POMPE Lave-Linge VIDANGE (repère 29, 40.73 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AMORTISSEUR Lave-Linge 120N (repère 31, 33.39 €) · RESSORT Lave-Linge POIGNEE (repère 43, 5.86 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 31, 29.24 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Lave-Linge ANTIPARASITE (repère 10, 25.53 €) · JOINT Lave-Linge HUBLOT (repère 21, 67.88 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 22, 14.98 €) · AMORTISSEUR Lave-Linge 120N (repère 31, 33.39 €) · JOINT Lave-Linge CUVE (repère 31, 54.81 €)
