Vue éclatée plaque de cuisson DAEWOO H6G21L1FR

Name: DAEWOO H6G21L1FR
Brand: DAEWOO
SKU: H6G21L1FR

Découvrez la vue éclatée complète plaque de cuisson DAEWOO H6G21L1FR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson DAEWOO H6G21L1FR et éviter les pannes imprévues. 50 pièces référencées.

Cette vue éclatée DAEWOO H6G21L1FR référence 50 pièces détachées, dont kit plaque encastrement + joint, notice plaque utilisation, cable plaque bleu, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.37 €) · VIS Cuisinière SUPPORT INJECTEUR M4*10 (repère 89, 2.2 €) · CHAPEAU Plaque BRULEUR WOK Intérieure MAT Dext61MM Dint56MM (repère 92, 18.99 €) · CHAPEAU Plaque BRULEUR WOK Extérieure MAT DE131MM DI90MM (repère 92, 19.22 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : TUYAU Plaque Alimentation ROBINETS (repère 63, 22.82 €) · ROBINET Plaque Rapide TC (repère 66, 24.31 €) · ROBINET Plaque Semi-rapide 035 TC (repère 66, 23.47 €) · ROBINET Plaque Auxiliaire 028 TC (repère 66, 23.56 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

KIT Plaque ENCASTREMENT + JOINT (13.07 €) · JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.37 €) · PATIN Plaque GRILLE (repère 96, 2.95 €) · JOINT Plaque BOUGIE WOK (repère 98, 14.26 €) · BOUGIE Plaque ALLUMAGE ROBINET COPRECI (repère 99, 14.47 €) · BOUGIE Plaque WOK L600 3.6KW (repère 99, 23.38 €) · CLIPS Plaque BOUGIE/THERMOCOUPLE (repère 100, 2.3 €) · JOINT Plaque MANETTE (repère 167, 5.97 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

KIT Plaque ENCASTREMENT + JOINT

Prix indicatif : 13.07 €

NOTICE Plaque UTILISATION

Prix indicatif : 8.86 €

CABLE Plaque BLEU

Prix indicatif : 31.3 €

VIS Cuisinière SUPPORT RESISTANCE Supérieur

Position : 4

Prix indicatif : 2.37 €

BORNIER Plaque Alimentation

Position : 30

Prix indicatif : 16.48 €

CABLE Plaque ALIMENTATION 3G0.75 1.1m

Position : 31

Prix indicatif : 19.13 €

TUYAU Plaque Alimentation GAZ Semi-rapide

Position : 58

Prix indicatif : 16.16 €

TUYAU Plaque Alimentation GAZ WOK

Position : 58

Prix indicatif : 15.34 €

TUYAU Plaque Alimentation GAZ Auxiliaire

Position : 58

Prix indicatif : 15.66 €

ALLUMEUR Plaque 4G

Position : 60

Prix indicatif : 26.03 €

TUYAU Plaque Alimentation ROBINETS

Position : 63

Prix indicatif : 22.82 €

JOINT Cuisinière ARRIVEE GAZ

Position : 64

Prix indicatif : 2.37 €

COUDE Plaque ARRIVEE GAZ M/F G1/2

Position : 65

Prix indicatif : 14.62 €

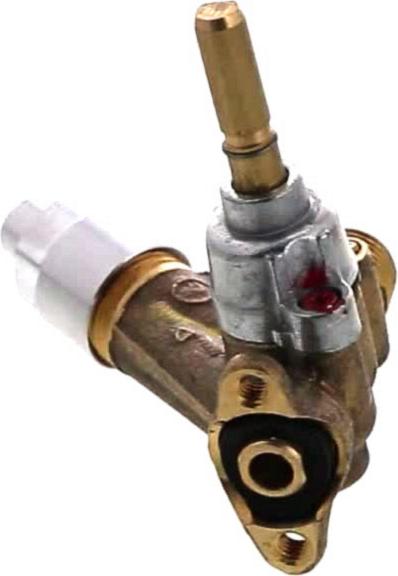

ROBINET Plaque Rapide TC

Position : 66

Prix indicatif : 24.31 €

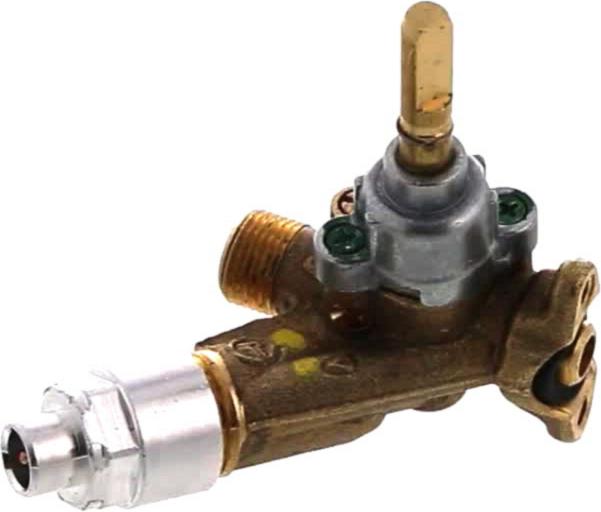

ROBINET Plaque Semi-rapide 035 TC

Position : 66

Prix indicatif : 23.47 €

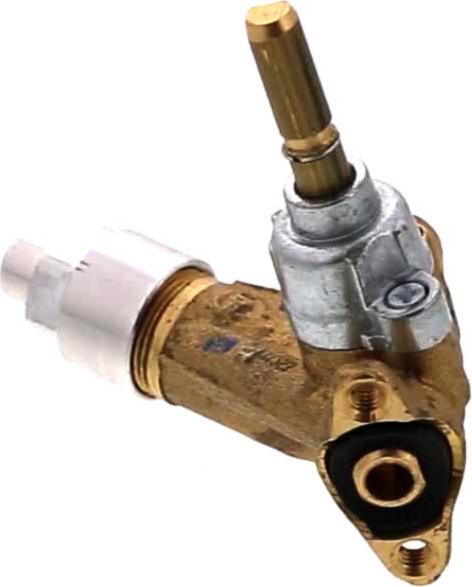

ROBINET Plaque Auxiliaire 028 TC

Position : 66

Prix indicatif : 23.56 €

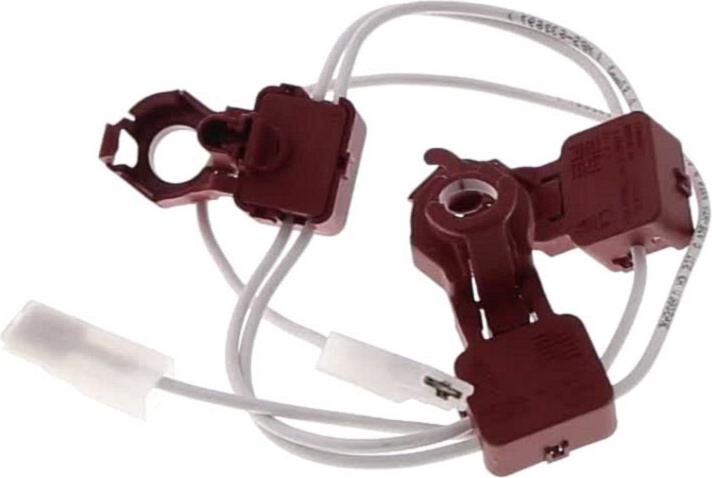

Interrupteur Plaque ALLUMAGE (ensemble de 3)

Position : 69

Prix indicatif : 27.02 €

VIS Cuisinière

Position : 71

Prix indicatif : 3.71 €

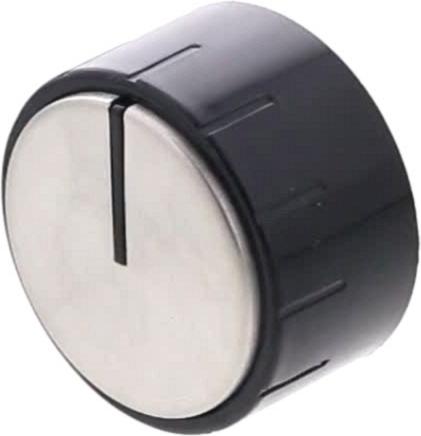

MANETTE Plaque NOIRE ZENITH 38*27 9h 6mm 18mm

Position : 76

Prix indicatif : 10.73 €

SUPPORT Plaque ROBINET TURAS

Position : 83

Prix indicatif : 3.38 €

VIS Cuisinière SUPPORT INJECTEUR M4*10

Position : 89

Prix indicatif : 2.2 €

CHAPEAU Plaque Semi-rapide NOIR MAT

Position : 92

Prix indicatif : 14.62 €

CHAPEAU Plaque BRULEUR WOK Intérieure MAT Dext61MM Dint56MM

Position : 92

Prix indicatif : 18.99 €

CHAPEAU Plaque BRULEUR WOK Extérieure MAT DE131MM DI90MM

Position : 92

Prix indicatif : 19.22 €

CHAPEAU Plaque Auxiliaire D55MM NOIR MAT

Position : 92

Prix indicatif : 13.65 €

TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm

Position : 93

Prix indicatif : 13.18 €

TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm

Position : 93

Prix indicatif : 12.93 €

TETE Plaque BRULEUR WOK

Position : 93

Prix indicatif : 40.04 €

GRILLE Plaque FONTE 1F

Position : 95

Prix indicatif : 58.73 €

PATIN Plaque GRILLE

Position : 96

Prix indicatif : 2.95 €

JOINT Plaque BOUGIE WOK

Position : 98

Prix indicatif : 14.26 €

BOUGIE Plaque ALLUMAGE ROBINET COPRECI

Position : 99

Prix indicatif : 14.47 €

BOUGIE Plaque WOK L600 3.6KW

Position : 99

Prix indicatif : 23.38 €

CABLE Cuisinière MASSE

Position : 99

Prix indicatif : 6.03 €

CLIPS Plaque BOUGIE/THERMOCOUPLE

Position : 100

Prix indicatif : 2.3 €

THERMOCOUPLE Cuisinière 520mm COSSE RONDE

Position : 101

Prix indicatif : 18.41 €

THERMOCOUPLE Cuisinière 250mm COSSE RONDE

Position : 101

Prix indicatif : 19.22 €

THERMOCOUPLE Cuisinière 500mm WOK A EMBOITER

Position : 101

Prix indicatif : 21.96 €

ECROU Plaque THERMOCOUPLE

Position : 103

Prix indicatif : 2.35 €

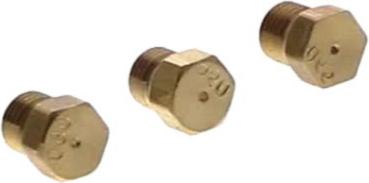

JEU Plaque Injecteur Gaz Butane 2+1WOK

Position : 109

Prix indicatif : 19.44 €

JEU Plaque Injecteur Gaz Naturel 2+1WOK

Position : 109

Prix indicatif : 19.86 €

JOINT Plaque MANETTE

Position : 167

Prix indicatif : 5.97 €

TOLE Plaque INFERIEURE

Position : 168

Prix indicatif : 67.6 €

KIT Plaque ENCASTREMENT

Position : 183

Prix indicatif : 10.58 €

TAQUE Plaque VITRO

Position : 269

Prix indicatif : 94.95 €

VIS Cuisinière M4*22

Position : 365

Prix indicatif : 2.32 €

SUPPORT Plaque

Position : 611

Prix indicatif : 7.71 €

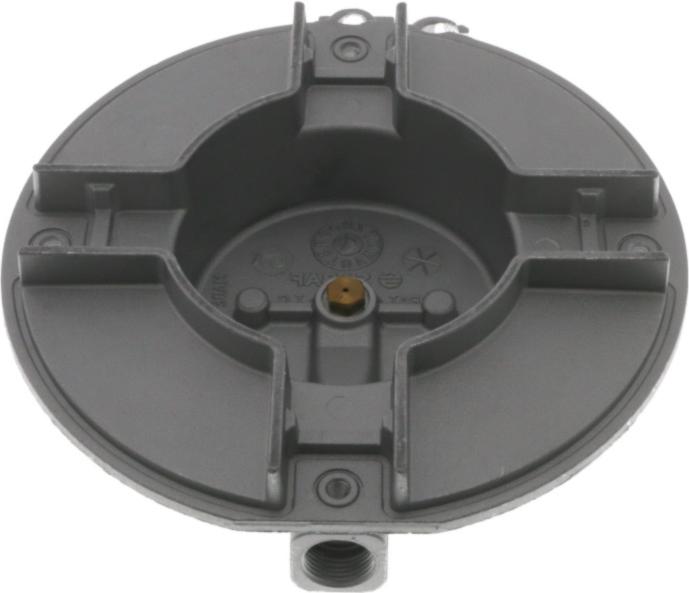

SUPPORT Plaque Injecteur WOK VIS M4

Position : 619

Prix indicatif : 31.73 €

SUPPORT Plaque Injecteur Auxiliaire SABAF VIS M4

Position : 619

Prix indicatif : 14.67 €

SUPPORT Plaque Injecteur Semi-rapide SABAF VIS M4

Position : 619

Prix indicatif : 20.11 €
