Vue éclatée réfrigérateur DAEWOO RN-H290S

Name: DAEWOO RN-H290S
Brand: DAEWOO
SKU: RN-H290S

Découvrez la vue éclatée complète réfrigérateur DAEWOO RN-H290S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO RN-H290S et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée DAEWOO RN-H290S référence 20 pièces détachées, dont charniere froid superieure, pied froid, charniere froid centrale, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BAC Froid DEGIVRAGE A COTE COMPRESSEUR FC2-450.00.08-01 (repère 0, 9.81 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

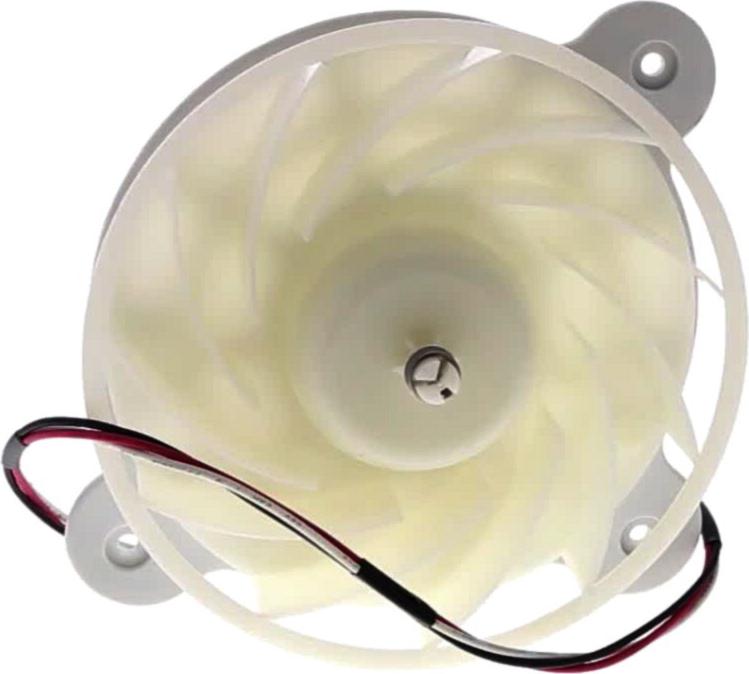

Sur cette vue : MOTEUR Froid VENTILATEUR Evaporateur (repère 0, 83.98 €) · BAC Froid DEGIVRAGE A COTE COMPRESSEUR FC2-450.00.08-01 (repère 0, 9.81 €) · SONDE Froid DEGIVRAGE (repère 0, 30.9 €) · RESISTANCE Froid DEGIVRAGE (repère 0, 54.82 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR Evaporateur (repère 0, 83.98 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid SUPERIEURE (repère 0, 27.23 €) · CHARNIERE Froid CENTRALE (repère 0, 26.82 €) · CHARNIERE Froid INFERIEURE (repère 0, 32.1 €) · JOINT Froid PORTE CONGELATEUR GRIS 771*570 (repère 0, 52.47 €).
