Vue éclatée réfrigérateur DAEWOO FN-296S FN.296S FN296S

Name: DAEWOO FN-296S FN.296S FN296S
Brand: DAEWOO
SKU: FN-296S FN.296S FN296S

Découvrez la vue éclatée complète réfrigérateur DAEWOO FN-296S FN.296S FN296S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO FN-296S FN.296S FN296S et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée DAEWOO FN-296S FN.296S FN296S référence 17 pièces détachées, dont platine froid commande e343517, balconnet froid inferieur 425*60*70, clayette froid réfrigérateur 437*317, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

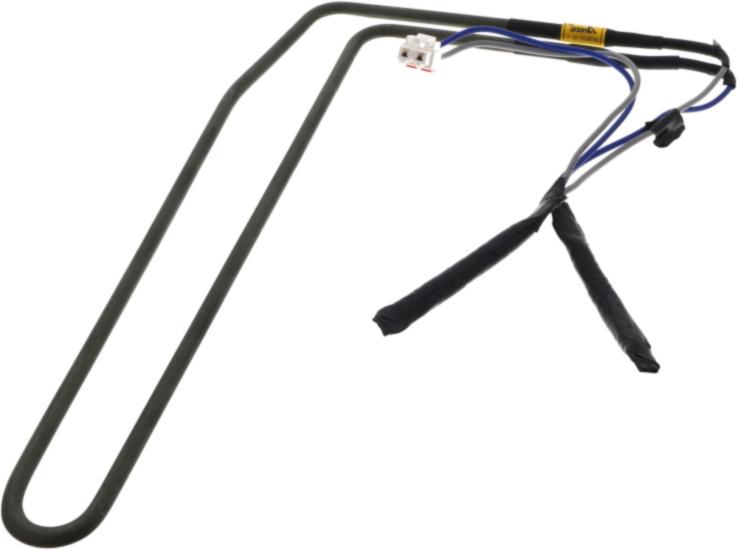

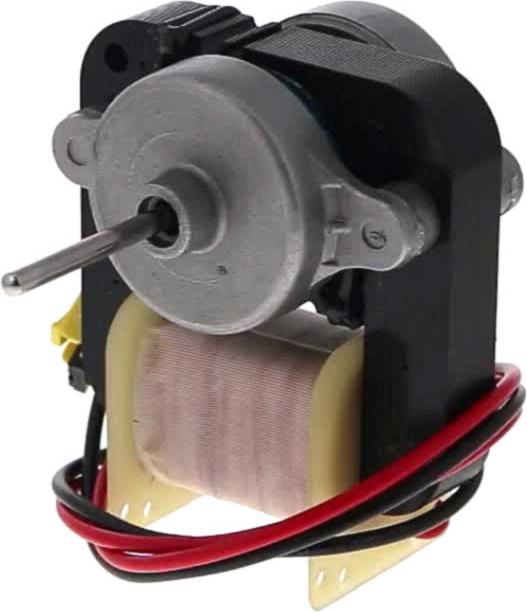

Sur cette vue : MOTEUR Froid VENTILATEUR Congélateur E1904163 11185C2 (repère 0) · MOTEUR Froid VENTILATEUR Congélateur S6111CDF05 230V 50HZ (repère 0, 31.91 €) · SONDE Froid DEGIVRAGE (repère 0) · RESISTANCE Froid DEGIVRAGE 150W 60128-0010700-00 301283400 (repère 0, 22 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid MOTEUR Ventilation Congélateur (repère 0, 50.93 €) · MOTEUR Froid VENTILATEUR Congélateur E1904163 11185C2 (repère 0) · MOTEUR Froid VENTILATEUR Congélateur S6111CDF05 230V 50HZ (repère 0, 31.91 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : PORTE Froid Réfrigérateur (repère 0, 170.07 €).
