Vue éclatée réfrigérateur DAEWOO RN-366X

Name: DAEWOO RN-366X
Brand: DAEWOO
SKU: RN-366X

Découvrez la vue éclatée complète réfrigérateur DAEWOO RN-366X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO RN-366X et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée DAEWOO RN-366X référence 24 pièces détachées, dont joint froid porte réfrigérateur 1050*582, tiroir froid superieur-central, interrupteur froid lumiere, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : TURBINE Froid COMPRESSEUR (repère 0, 11.11 €) · COMPRESSEUR Froid LZ88CY (repère 0, 214.37 €) · MANETTE Froid Thermostat (repère 0, 8.88 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

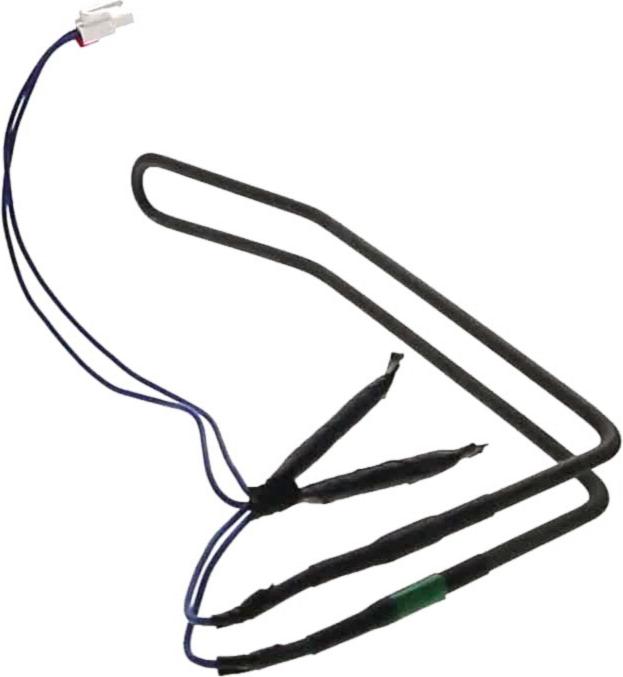

Sur cette vue : SONDE Froid DEGIVRAGE (repère 0) · RESISTANCE Froid DEGIVRAGE 130W (repère 0, 28.24 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid MOTEUR Ventilation Congélateur (repère 0, 26.67 €) · MOTEUR Froid + CARTER (repère 0).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Réfrigérateur 1050*582 (repère 0) · JOINT Froid PORTE Congélateur 740*570 (repère 0) · JOINT SILENT BLOC (repère 0, 12.79 €) · CHARNIERE Froid SUPERIEURE (repère 0, 42.88 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur 1050*582 (repère 0) · JOINT Froid PORTE Congélateur 740*570 (repère 0) · JOINT SILENT BLOC (repère 0, 12.79 €) · MANETTE Froid Thermostat (repère 0, 8.88 €)
