Vue éclatée réfrigérateur DAEWOO RN-271NS RN.271NS RN271NS

Name: DAEWOO RN-271NS RN.271NS RN271NS
Brand: DAEWOO
SKU: RN-271NS RN.271NS RN271NS

Découvrez la vue éclatée complète réfrigérateur DAEWOO RN-271NS RN.271NS RN271NS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO RN-271NS RN.271NS RN271NS et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée DAEWOO RN-271NS RN.271NS RN271NS référence 22 pièces détachées, dont interrupteur froid lumiere, turbine froid compresseur, platine froid commande e343517, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : TURBINE Froid COMPRESSEUR (repère 0, 12.02 €) · CONDENSATEUR Froid DMF-40405(400V 4UF) (repère 0, 21.55 €) · COMPRESSEUR Froid LZ88CY (repère 0, 218.52 €) · MANETTE Froid Thermostat (repère 0, 9.83 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

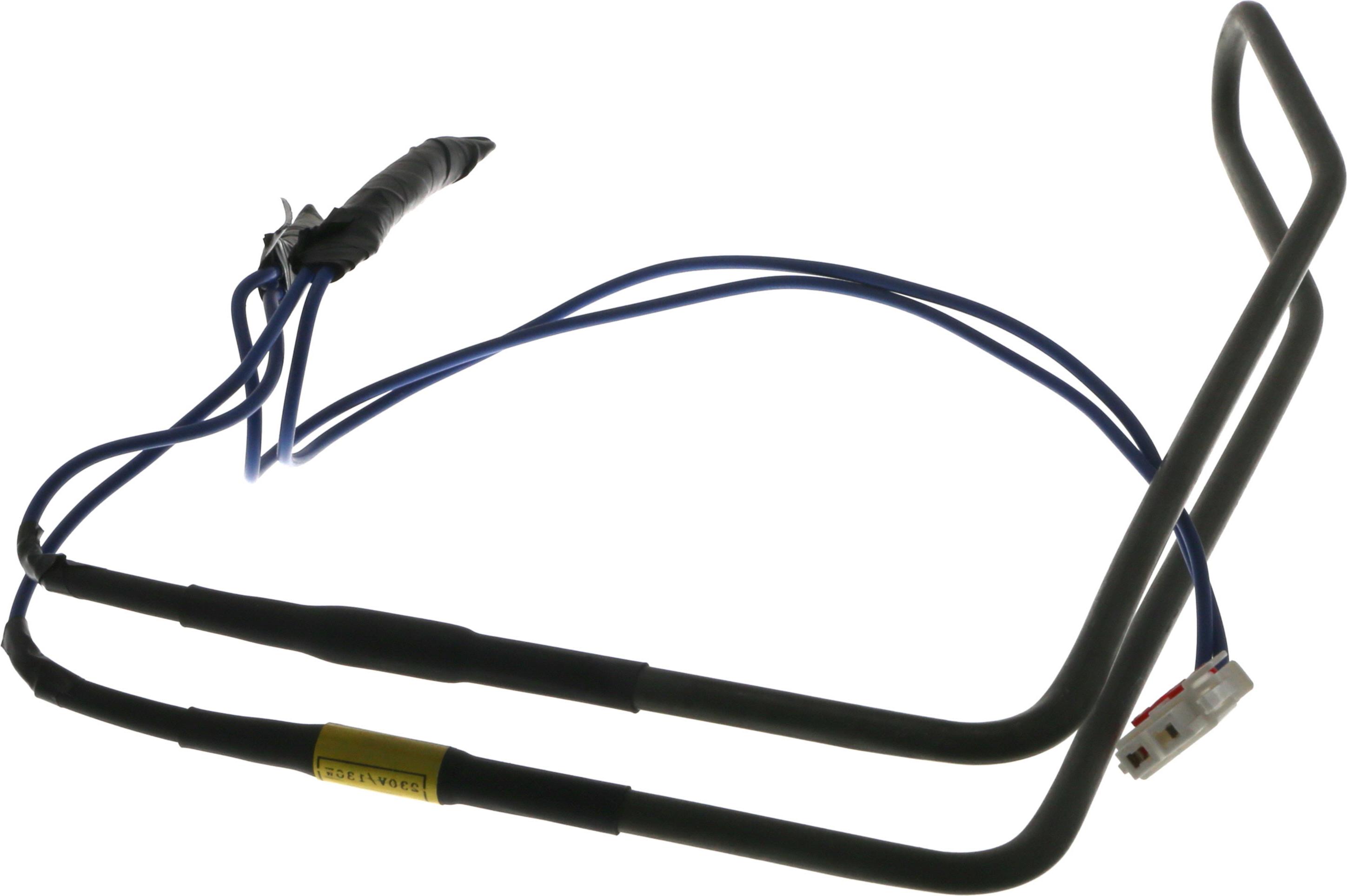

Sur cette vue : SONDE Froid FROID (repère 0, 19.5 €) · RESISTANCE Froid DEGIVRAGE 130W (repère 0) · SONDE Froid TEMPERATURE (repère 0, 31.56 €) · RESISTANCE Froid Congélateur 130W 3012831100 60128-0011800-01 (repère 0, 35.92 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Réfrigérateur 843*515 (repère 0, 139422774.05 €) · CHARNIERE Froid INFERIEURE (repère 0, 34.53 €) · CHARNIERE Froid SUPERIEURE (repère 0, 39.78 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Froid DMF-40405(400V 4UF) (repère 0, 21.55 €) · JOINT Froid PORTE Réfrigérateur 843*515 (repère 0, 139422774.05 €) · MANETTE Froid Thermostat (repère 0, 9.83 €) · RELAIS Froid KLIXON (repère 0, 52.14 €)
