Vue éclatée réfrigérateur DAEWOO FN-406NWS

Name: DAEWOO FN-406NWS
Brand: DAEWOO
SKU: FN-406NWS

Découvrez la vue éclatée complète réfrigérateur DAEWOO FN-406NWS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO FN-406NWS et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée DAEWOO FN-406NWS référence 25 pièces détachées, dont interrupteur froid lumiere, levier froid distributeur eau, joint froid porte congélateur 535*655, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid DEGIVRAGE Congélateur (repère 0) · RELAIS Froid Démarrage+thermique (repère 0, 60.23 €) · COMPRESSEUR Froid LJ126CY LJ126CY-1 R600A (repère 0, 126.99 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : THERMOSTAT Froid DEGIVRAGE Congélateur (repère 0) · RESISTANCE Froid DEGIVRAGE 165W (repère 0, 27.54 €) · MOTEUR Froid VENTILATEUR Réfrigérateur 11181C2 (repère 0) · TURBINE Froid VENTILATEUR CONDENSEUR (repère 0, 28.34 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

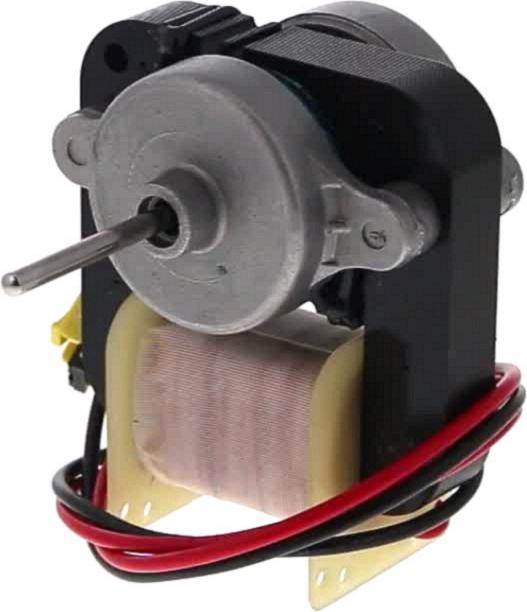

Sur cette vue : MOTEUR Froid VENTILATEUR Réfrigérateur 11181C2 (repère 0) · TURBINE Froid VENTILATEUR CONDENSEUR (repère 0, 28.34 €) · MOTEUR Froid VENTILATEUR Congélateur S6111CDF05 230V 50HZ (repère 0, 32.1 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Congélateur 535*655 (repère 0, 19.13 €) · JOINT Froid PORTE Réfrigérateur 990*665 (repère 0, 31.27 €) · JOINT SILENT BLOC (repère 0, 12.99 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Congélateur 535*655 (repère 0, 19.13 €) · THERMOSTAT Froid DEGIVRAGE Congélateur (repère 0) · JOINT Froid PORTE Réfrigérateur 990*665 (repère 0, 31.27 €) · JOINT SILENT BLOC (repère 0, 12.99 €)
