Vue éclatée réfrigérateur DAEWOO FN-406WS FN.406WS FN406WS

Name: DAEWOO FN-406WS FN.406WS FN406WS
Brand: DAEWOO
SKU: FN-406WS FN.406WS FN406WS

Découvrez la vue éclatée complète réfrigérateur DAEWOO FN-406WS FN.406WS FN406WS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DAEWOO FN-406WS FN.406WS FN406WS et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée DAEWOO FN-406WS FN.406WS FN406WS référence 27 pièces détachées, dont platine froid commande e343517, joint froid porte réfrigérateur 1050*665, joint froid porte congélateur 535*655, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

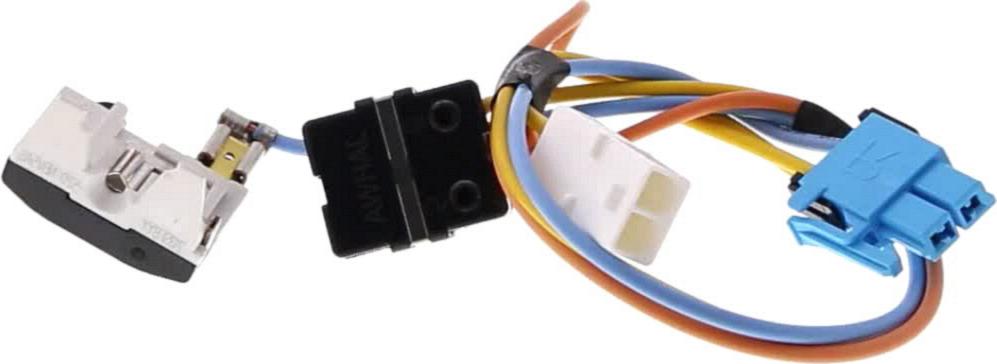

Sur cette vue : COMPRESSEUR Froid LJ126CY LJ126CY-1 R600A (repère 3, 137.95 €) · RELAIS Froid Démarrage+thermique (repère 5, 55.75 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

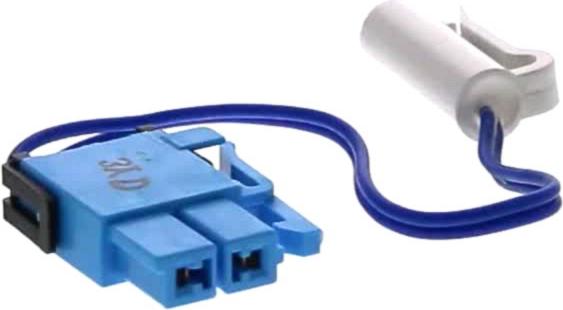

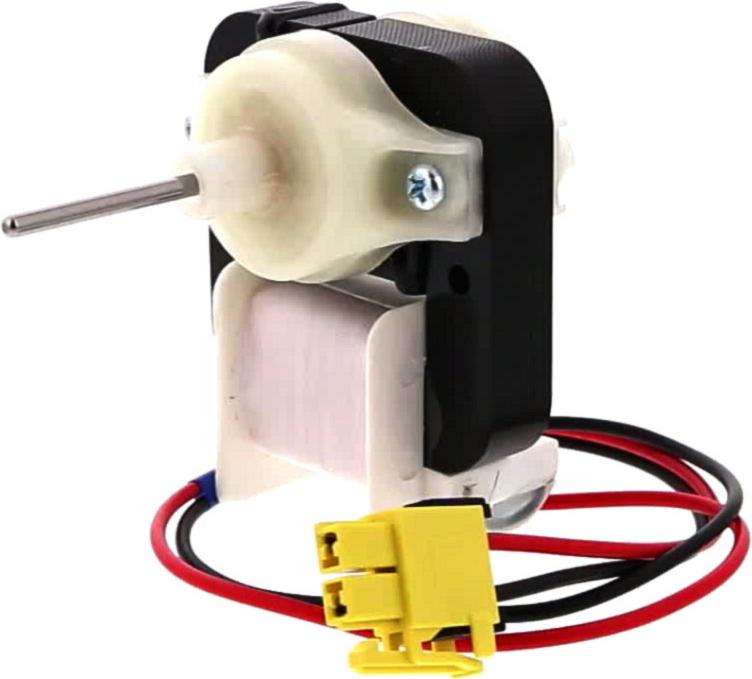

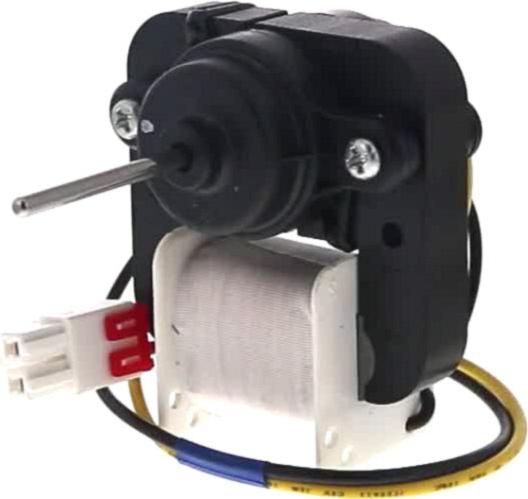

Sur cette vue : SONDE Froid DEGIVRAGE (repère 2, 148341475.41 €) · MOTEUR Froid VENTILATEUR Congélateur E1904163 11185C2 (repère 3) · MOTEUR Froid VENTILATEUR Réfrigérateur 11181C2 (repère 9).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid MOTEUR Ventilation Congélateur (repère 3, 27.19 €) · MOTEUR Froid VENTILATEUR Congélateur E1904163 11185C2 (repère 3) · MOTEUR Froid VENTILATEUR Réfrigérateur 11181C2 (repère 9) · RONDELLE Froid MOTEUR Congélateur (repère 9, 9.81 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Réfrigérateur 1050*665 (repère 2) · JOINT Froid PORTE Congélateur 535*655 (repère 2, 21.79 €) · JOINT SILENT BLOC (repère 2, 14.01 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur 1050*665 (repère 2) · JOINT Froid PORTE Congélateur 535*655 (repère 2, 21.79 €) · JOINT SILENT BLOC (repère 2, 14.01 €)
